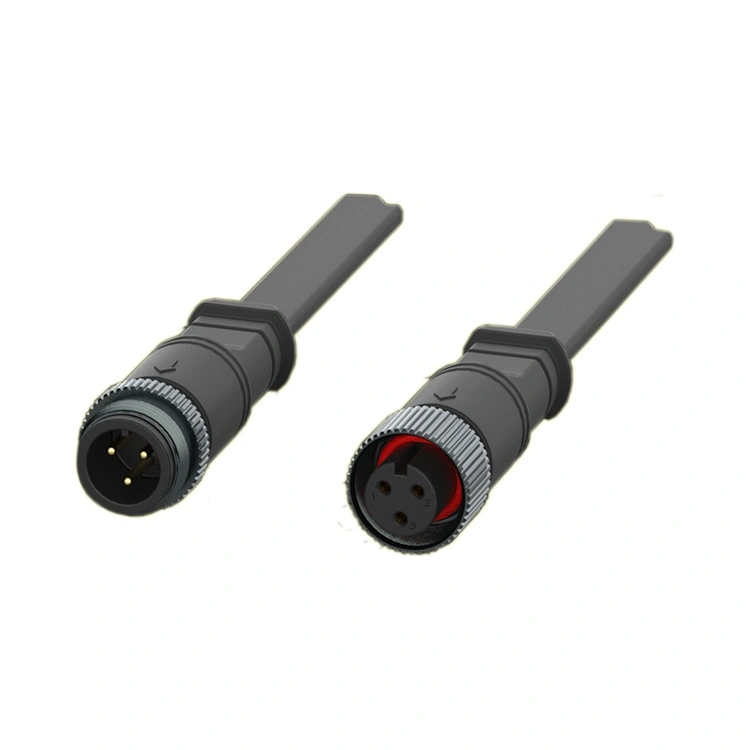

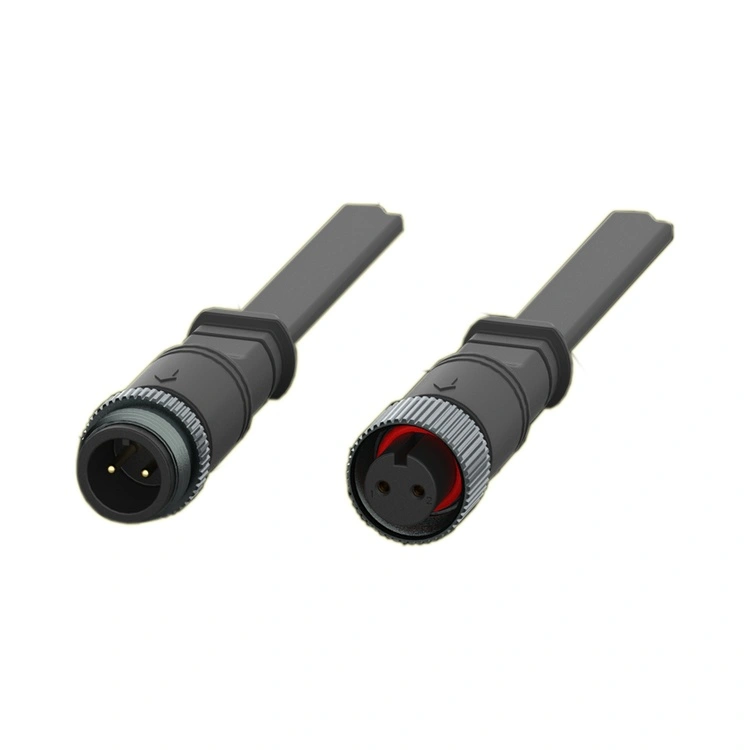

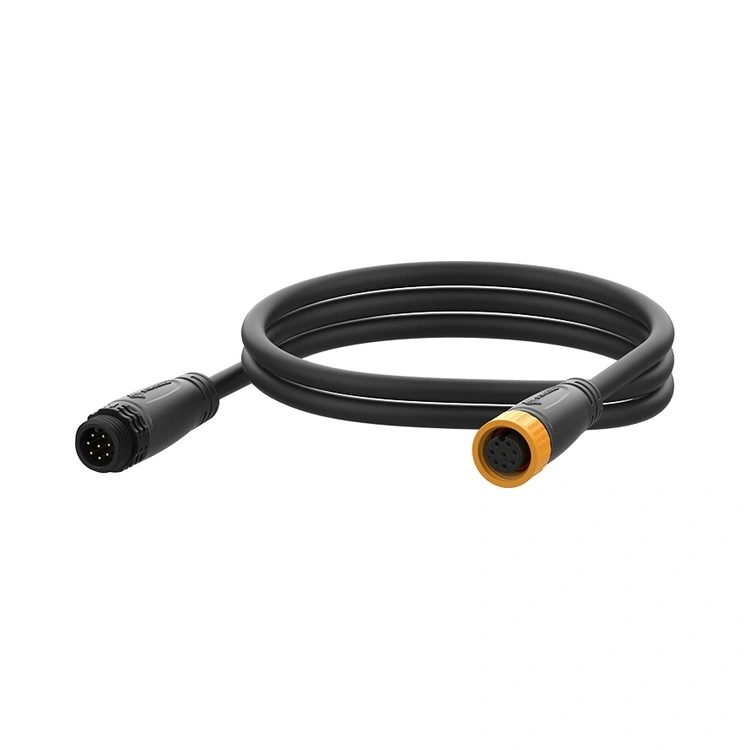

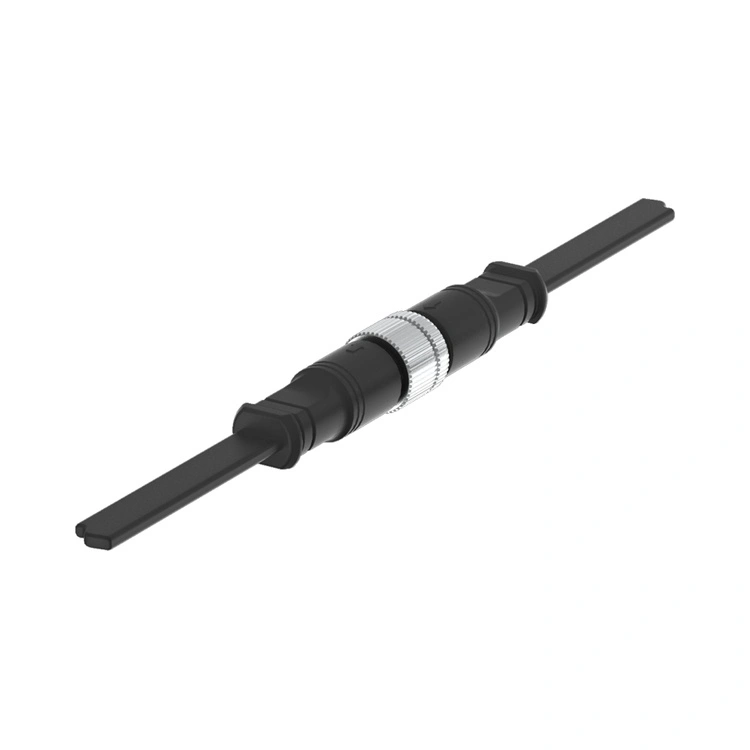

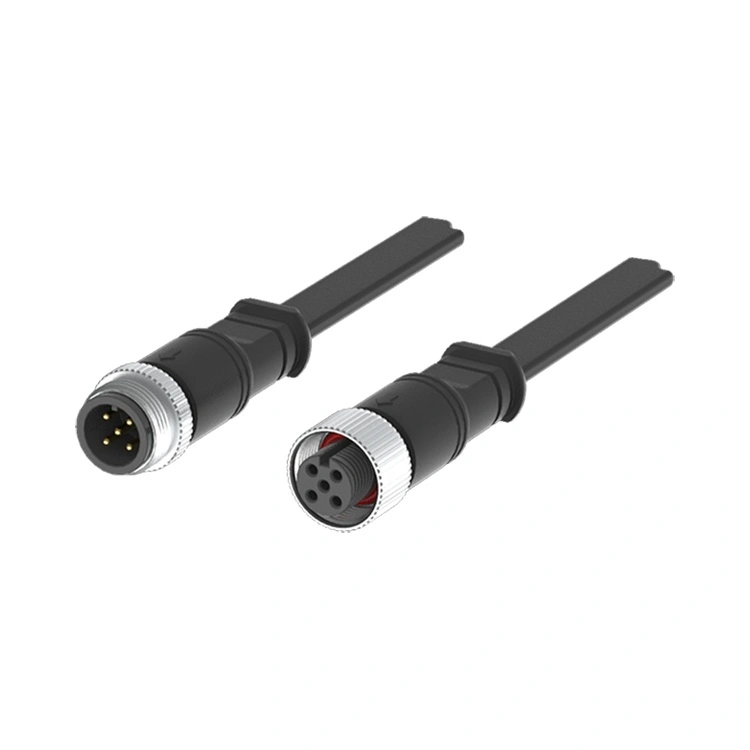

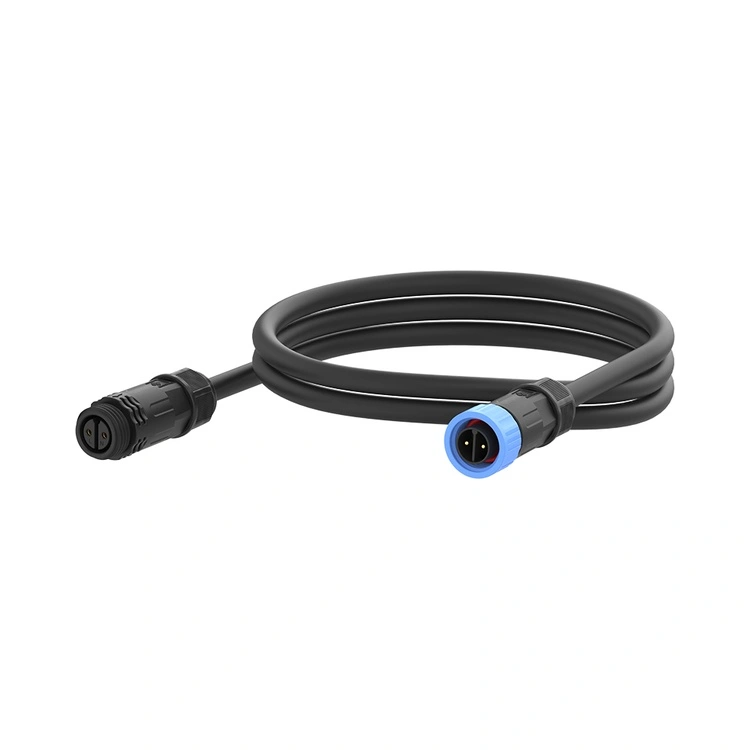

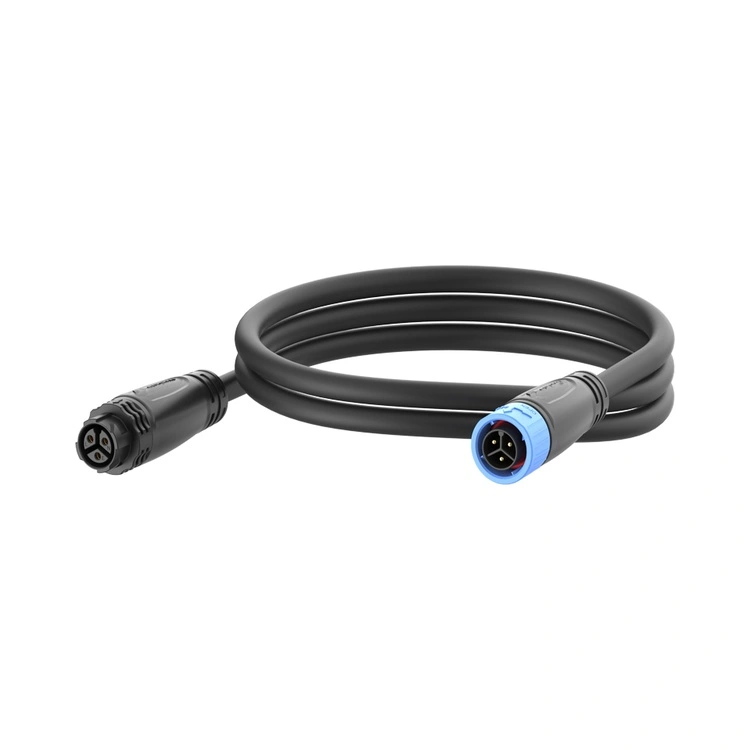

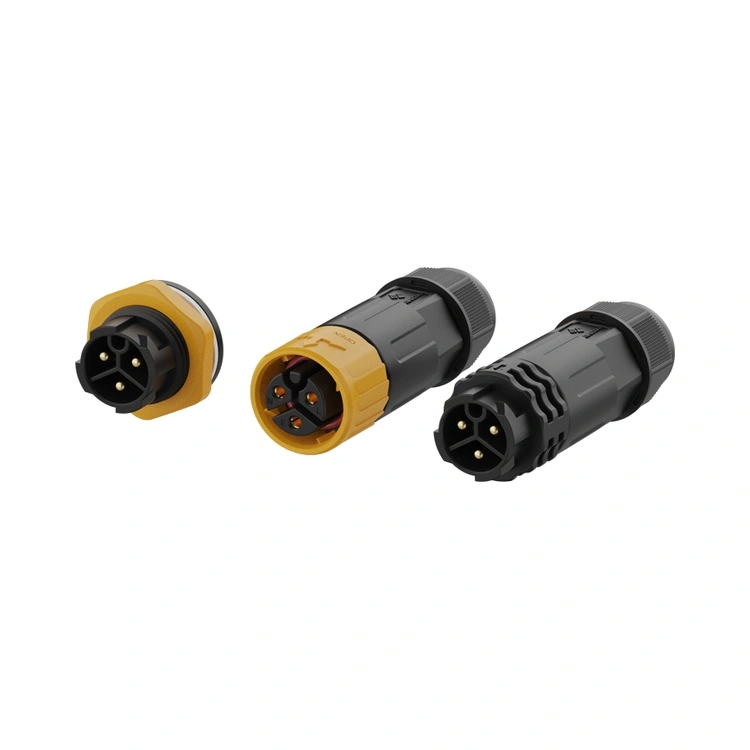

M16 сериялы жарықдиодты жарық қосқышы - күңгірттенуді басқаратын көше шамдарынан түсті өзгерту мүмкіндіктері бар сәулеттік жарықтандыруға дейінгі интеллектуалды жарықдиодты жарықтандыру жүйелеріне арналған Reunion компаниясының мамандандырылған қосылымы. Бұл бұрандалы дөңгелек қосқыш 16 мм берік интерфейсті IP67/IP68 тығыздағышымен біріктіреді, бұл оны қуат пен сигналдың тұтастығы маңызды болатын сыртқы қондырғылар үшін қолайлы етеді.
Негізгі гибридті 2+4 істікшелі нұсқасын (2 қуат түйреуіштері + 4 сигнал түйреуіштері) қоса, 2-8 істікшелі конфигурацияларда қол жетімді M16 сериясы жоғары ток қуатын беруді (15А дейін) және төмен вольтты басқару сигналдарын (DALI, DMX, 0-10В жалғыз күңгірттеу, немесе RS85 коннекторы) қолдайды.
Корпус ауа-райына тамаша төзімділігі бар жоғары температуралы термопластикадан жасалған, ал контактілер төмен және тұрақты контактіге төзімділікті қамтамасыз ету үшін селективті алтын жалатылған жезден өңделген. Reunion M16 сериясын тігінен біріктірілген процесс арқылы - дәл өңдеуден және инъекциялық қалыптаудан автоматтандырылған құрастыру және 100% электр сынағы арқылы шығарады.
Дәнекер немесе ПХД ұштары бар панельдік және кабельдік орнату нұсқаларында қол жетімді, M16 сериясы шамдардың әртүрлі конструкцияларына бейімделеді. Ақылды қалалар, туннельдер немесе спорт стадиондары үшін қосылған жарықтандыру жүйелерін жобалайтын инженерлер үшін бұл қосқыш кабель санын азайтатын және орнатуды жеңілдететін сенімді, ауа-райынан қорғалған өзара қосылымды қамтамасыз етеді.
| Ерекшелік | Пайда |
| IP67/IP68 Қоршаған ортаны тығыздау | Шаңға, жаңбырға және уақытша суға төзеді — сыртқы көше шамдары, туннельді жарықтандыру және спорт стадиондары үшін сенімді. |
| Гибридті 2+4 істікшелі конфигурация | 2 қуат түйреуіштерін (10А) және 4 сигнал түйреуіштерін (3A) бір қосқышқа біріктіреді — кабель санын азайтады және шамдарды қосуды жеңілдетеді. |
| Қуат көрсеткіштері 15А дейін | Көше шамдары, прожекторлар және стадионды жарықтандыру үшін жарамды жоғары қуатты жарықдиодты жүктемелерді өңдейді. |
| Сигналға қолайлы дизайн | Бөлек қуат және сигнал контактілері кедергілерді болдырмайды |
| Бұрандалы құлыптау механизмі | Дірілге төзімді жұптасу — желден, қозғалыс дірілінен және термиялық циклден босап кетуді болдырмайды. |
| Алтын жалатылған жезден жасалған контактілер | Төмен контактіге төзімділік (≤3mΩ) және коррозиядан қорғау — тұрақты жарық диодты драйверін және басқару сигналының өнімділігін сақтайды. |
| -40°C және +105°C Жұмыс | Кең температура диапазоны экстремалды сыртқы жағдайларды қамтиды - арктикалық қыстан шөлді жазға дейін. |
| Көп істікшелі опциялар (2-8 істікшелі) | Қарапайым ғана қуат беретін шамдар мен күрделі көп арналы түсті өзгертетін шамдарды қолдайды. |
| Параметр | 2 істікшелі | 3 істікшелі | 4 істікшелі | 5 істікшелі | 6 істікшелі | 7 істікшелі | 8 істікшелі | 2+4 істікшелі |
| Кернеу рейтингі | 250В | 250В | 250В | 250В | 125 В | 50В | 50В | 250В+50В |
| Ағымдағы рейтинг | 15А | 15А | 10А | 10А | 5А | 5А | 5А | 10A+3A |
| Сым бөлімі | 0,75-1,5 мм² | 0,75-1,5 мм² | 0,5-1,0 мм² | 0,5-1,0 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 1,5/0,5 мм² |
Жұмыс температурасы:-40°C ~ +105°C
Қорғау рейтингі:IP67 / IP68 (біріктірілген)
Корпус материалы:Жоғары температуралы термопластик
Байланыс материалы:Алтын жалатылған мыс қорытпасы
Байланыс кедергісі:≤3мОм
Жұптасу циклдері:≥500
Тұтанғыштық рейтингі:UL 94 V-0
Барлық материалдар RoHS сәйкес
Көшелерді ақылды жарықтандыру– DALI немесе 0-10В басқаруымен орталықтандырылған күңгірттеу және бақылау жүйелері.
Туннельді жарықтандыру– Күңгірттенуі және ақау туралы хабарлауы бар жоғары қуатты шамдар.
Архитектуралық және қасбеттік жарықтандыру– DMX басқаруын қажет ететін RGB және реттелетін ақ жүйелер.
Стадион және спорттық жарықтандыру– Жергілікті жерде күңгірттенуі және басқаруы бар жоғары қуатты прожекторлар.
Өнеркәсіптік жарықтандыру– Қозғалыс сенсоры және күндізгі жарықты жинау арқылы қойма мен зауытты жарықтандыру.
Теңіз және теңіздегі жарықтандыру– Кемелерге және теңіз платформаларына арналған коррозияға төзімді арматура.
Күннен қуат алатын жарықтандыру– Батареяны басқару және күңгірттеу бар желіден тыс жүйелер.
Сингапурдың жердегі көлік басқармасы 25 000 көше шамдарын DALI протоколы арқылы орталықтандырылған күңгірттену және ақаулар туралы есеп беретін смарт жарықдиодты шамдарға жаңартты. Жоба қуатты және DALI басқару сигналдарын бір кабельде тасымалдауға қабілетті қосқыштарды қажет етті — орнату күрделілігі мен кабель құнын төмендетеді. Reunion M16 сериясын 2+4 гибридті конфигурациямен қамтамасыз етті (LED драйвері үшін 2 қуат түйреуіштері, DALI үшін 4 сигналдық істіктер), IP67 тығыздағыштары және алдын ала құрастырылған PUR кабель сымдары.25 мыңнан астам қосқыштар жеткізілді жоба бойынша. Сингапурдың тропикалық климатында (жоғары ылғалдылық, қатты жаңбыр) 2 жыл жұмыс істегеннен кейін жоба хабарлады.қосқыштың істен шығу деңгейі 0,01%. Клиент бір кабельді орнатуға мүмкіндік беретін 2+4 гибридті дизайнды алдыңғы бөлек қуат/сигнал қондырғыларымен салыстырғанда сымдарды қосу уақытын 35%-ға қысқартты.
| Сертификаттау | Қолдану аясы |
| ISO 9001:2015 | Сапа менеджменті — дизайн, өндіріс және сатудан кейінгі қызмет көрсету. |
| ISO 14001:2015 | Қоршаған ортаны басқару — расталған қалдықтарды азайту және тұрақты тәжірибе. |
| ISO 13485: 2016 | Медициналық құрылғының сапасын басқару — диагностикалық немесе бақылау жабдығында қолданылатын M16 үшін қолданылады. |
| UL танылды | Солтүстік Америка нарықтары үшін құрамдас деңгейдегі қауіпсіздік сертификаты. |
| RoHS | Қауіпті заттарды шектеу — ЕО директивасына сәйкестік. |
Reunion компаниясының M16 LED коннекторының өндірістік желісі қатаң процесс бақылауында жұмыс істейді. IP67 герметизациясы әрбір өндірістік партияда нақты батыру сынағы арқылы тексеріледі. Сынақ жазбалары, материал сертификаттары және тексеру есептері сапа аудиттері мен тұтынушы құжаттамасының талаптарын қолдайтын әрбір партия үшін сақталады.
2+4 гибридті конфигурациясы ерекше маңыздысмарт жарықдиодты жарықтандыру жүйелері қуат және басқару сигналдары қажет болғанда:
2 қуат түйреуіштері Жарық диодты драйвер үшін 250 В жоғары ток (10А) береді.
4 сигнал түйреуіштері төмен вольтты басқару сигналдарын тасымалдаңыз (мысалы, DALI, DMX, 0-10V күңгірттеу немесе RS-485 деректері).
Екеуін бір қосқышта біріктіру арқылы сіз бөлек қуат және сигнал кабельдерінің қажеттілігін жоясыз — орнату уақытын, кабель құнын және панель кеңістігін азайтады. Бұл әсіресе шамдар жиі бір-бірінен алыс орналасқан смарт көшелерді жарықтандыру үшін өте маңызды және бір гибридті кабельді жүргізу бөлек қуат және басқару кабельдерін жүргізуге қарағанда айтарлықтай тиімдірек.
Иә—2+4 гибридті конфигурациясы қамтамасыз етеді4 тәуелсіз сигналдық контактілер, бірнеше протоколдарды бір қосқышта тасымалдауға мүмкіндік береді. Мысалы:
ДАЛИ 2 сым қажет (деректер + жерге).
DMX(RS-485) 3 сымды қажет етеді (деректер+, деректер-, жерге).
0-10 В күңгірттеу 2 сым қажет ( күңгірт + жерге ).
4 сигнал түйреуіштері арқылы сіз DALI (2 істік) + бір қосымша басқару арнасын немесе толық DMX енгізуін (3 түйреуіш) + бір резервті қолдай аласыз. Қосымша сигнал желілерін қажет ететін қолданбалар үшін (мысалы, реттелетін ақ + RGB түсті басқару) 5, 6 немесе 8 істікшелі конфигурацияларды пайдалануды ұсынамыз. Біздің инженерлік команда арнайы протокол талаптары үшін оңтайлы түйреуіш конфигурациясын таңдауға көмектесе алады.
Сыртқы жарықдиодты қондырғыларда IP67/IP68 пломбасына қол жеткізу және қолдау үшін Reunion келесілерді ұсынады:
Жұптастыру моменті– О-сақина панель бетіне тигенше муфта гайкасын қолмен қатайтыңыз, содан кейін қосымша моментті қолданыңыз.0,6-0,8 Нмбұрау кілтін пайдалану. 1,0 Нм аспаңыз.
O-сақина тексеру– Деформация, жарықтар немесе қатаю көрінсе, тығыздағыш сақинаны ауыстырыңыз.
Ауыстыру кестесі– Сыртқы жарықдиодты қондырғылар үшін (күнделікті термиялық цикл, ультракүлгін сәулелену, жаңбыр) профилактикалық қызмет көрсету бөлігі ретінде тығыздағыш сақиналарды 2-3 жыл сайын ауыстырыңыз.
Кабельдің иілу радиусы– Ең аз иілу радиусын сақтаңыз5 × кабель диаметрі кабель тығыздағышындағы кернеудің алдын алу үшін қосқыштың кірісінде.
Кабельді бағдарлау– Сыртқы қондырғылар үшін тығыздағыш интерфейсінің жанында су жиналуын болдырмау үшін кабель шығысын төмен қарай бағыттаңыз.
Тазалау– Қоқыстардың тығыздағышқа зиянын тигізбеу үшін қайта қосу алдында қосқыштың сыртқы бөліктерін жұмсақ жуғыш затпен және сумен тазалаңыз.
