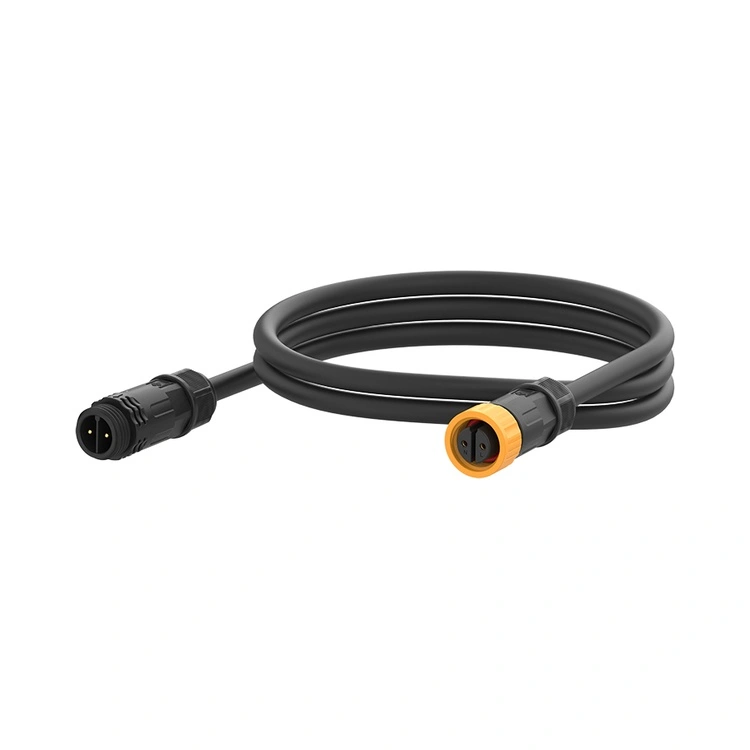

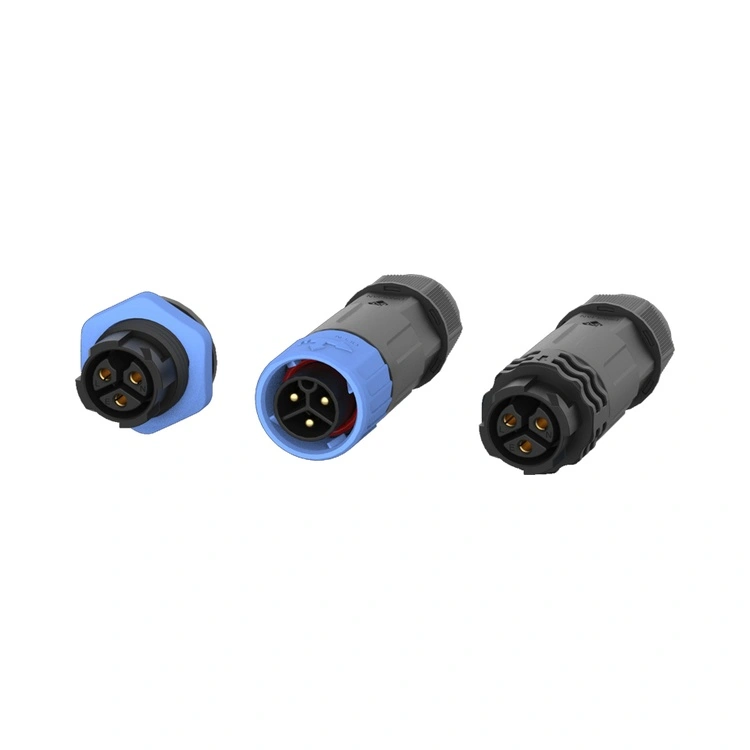

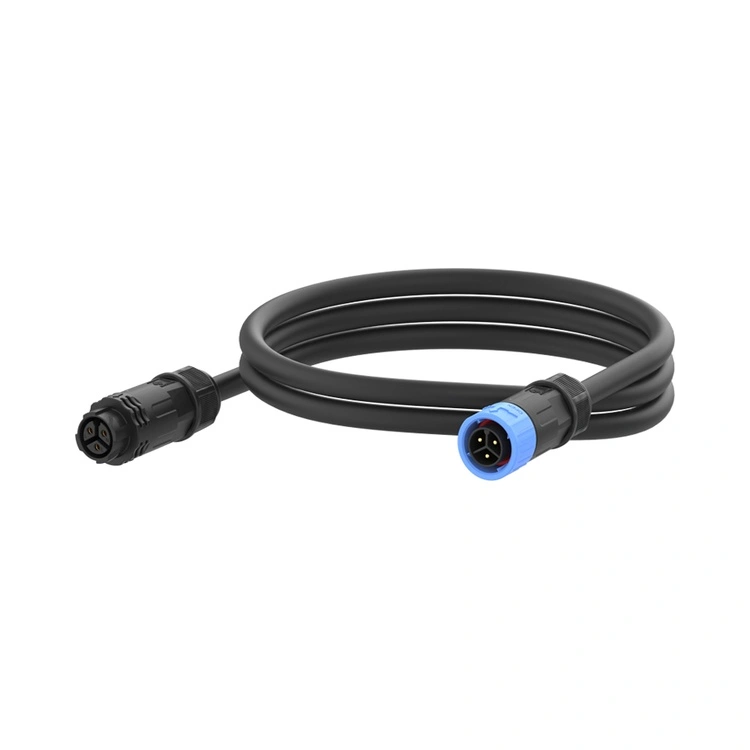

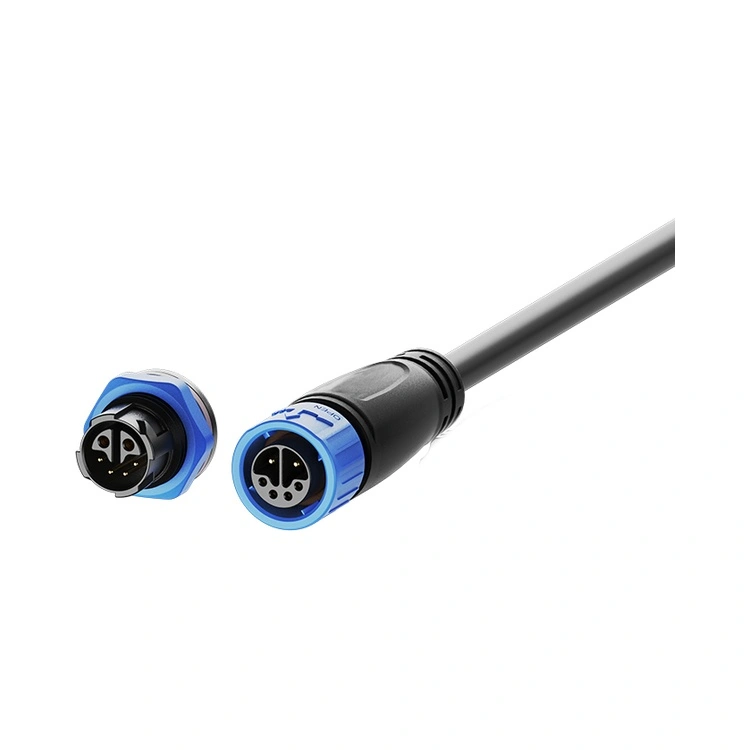

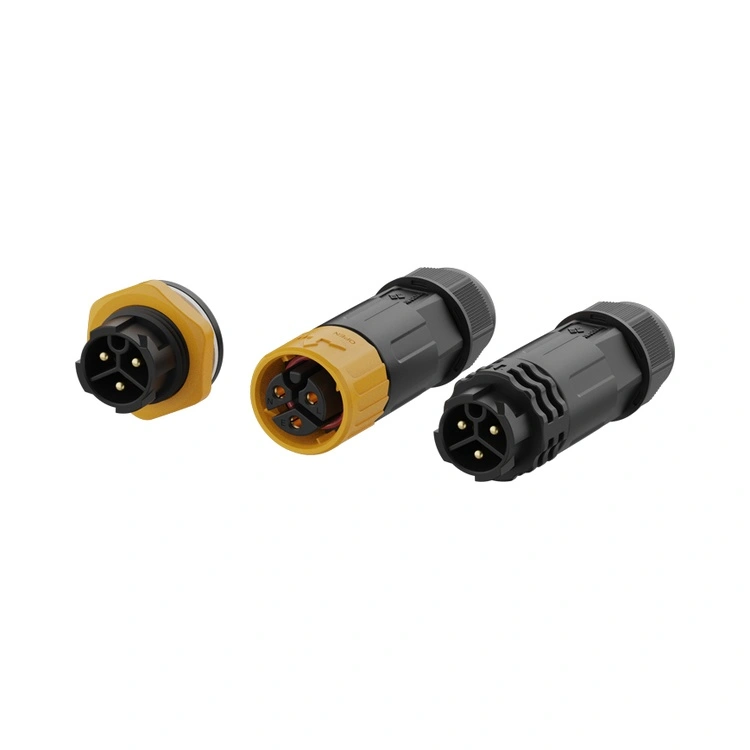

M16 сериялы су өткізбейтін коннектор - Reunion компаниясының орта ауқымдағы өнеркәсіптік қосылымы, ықшам M12 қосқыштары мен үлкенірек M20/M25 қуат қосқыштары арасындағы алшақтықты жоюға арналған. IP67/IP68 тығыздау стандарттарына сәйкес сертификатталған бұл бұрандалы дөңгелек қосқыш 16 мм берік интерфейсті қоршаған ортаны қорғаумен жуу ортасына, сыртқы қондырғыларға және орташа қуат талаптары бар өнеркәсіптік жабдыққа сәйкес біріктіреді.
Контактілер жезден таңдамалы алтын жалатумен өңделеді, жүздеген жұптасу циклдерінде төмен және бұлғынды жанасу кедергісін сақтайды. Reunion M16 сериясын тігінен біріктірілген процесс — дәл өңдеуден автоматтандырылған құрастыру және 100% электрлік сынақ арқылы шығарады. Панельдік және кабельдік орнату нұсқаларында, дәнекерлеу немесе ПХД ұштары бар, M16 сериясы әртүрлі жабдық конструкцияларына бейімделеді. M12-ге қарағанда көбірек ток сыйымдылығын ұсынатын, бірақ әлі де жинақы пішін факторында қосқышты қажет ететін инженерлер үшін бұл қосқыш сенімді, тығыздалған интерконнект шешімін қамтамасыз етеді.
| Ерекшелік | Пайда |
| IP67/IP68 Қоршаған ортаны тығыздау | Шаңға, уақытша суға батуға және ұзартылған суға төзеді — жууға, сыртқы және теңіз қондырғыларына сенімді. |
| 2-8 істікшелі конфигурациялар | Қарапайым қуат қосылымдарын, көп сигналды және гибридті қуат сигналының қолданбаларын қолдайды. |
| Гибридті 2+4 пин опциясы | Қуатты (2 істік, 10А) және сигналды (4 істік, 3А) бір қосқышта біріктіреді — кабель санын және панельдегі орынды азайтады. |
| Ағымдағы рейтингтер 15А дейін | Қозғалтқыштарға, жетектерге және жарықдиодты жарықтандыруға жарамды орташа қуат жүктемелерін өңдейді. |
| Бұрандалы құлыптау механизмі | Дірілге төзімді жұптасу — машина қозғалысы мен термиялық циклден босап кетуді болдырмайды. |
| Алтын жалатылған жезден жасалған контактілер | Төмен жанасуға төзімділік (≤3mΩ) және коррозиядан қорғау — ылғалды ортада өнімділікті сақтайды. |
| Жоғары температуралы PA66 корпусы | -40°C-тан +105°C-қа дейінгі жұмыс—өндірістік және сыртқы температураның шектен тыс жағдайларын қамтиды. |
| Параметр | 2 істікшелі | 3 істікшелі | 4 істікшелі | 5 істікшелі | 6 істікшелі | 7 істікшелі | 8 істікшелі | 2+4 істікшелі |
| Кернеу рейтингі | 250В | 250В | 250В | 250В | 125 В | 50В | 50В | 250В+50В |
| Ағымдағы рейтинг | 15А | 15А | 10А | 10А | 5А | 5А | 5А | 10A+3A |
| Сым бөлімі | 0,75-1,5 мм² | 0,75-1,5 мм² | 0,5-1,0 мм² | 0,5-1,0 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 1,5/0,5 мм² |
Жұмыс температурасы: -40°C ~ +105°C
Қорғау рейтингі: IP67 / IP68 (біріктірілген)
Корпус материалы: Жоғары температуралы термопластика
Байланыс материалы: Алтын жалатылған мыс қорытпасы
Байланыс кедергісі: ≤3mΩ
Жұптасу циклдері: ≥500
Тұтанғыштық рейтингі: UL 94 V-0
Барлық материалдар RoHS сәйкес
| Аспект | Reunion M16 сериясы | Премиум еуропалық M16 брендтері | Төмен құны брендсіз M16 |
| Бағасы | Көлемге қолайлы баға | 3-4 есе жоғары | Алдын ала арзанырақ |
| Тығыздау рейтингі | IP67/IP68 – стандартты | IP67 типтік | Тексерілмеген шағымдар |
| Ағымдағы рейтинг | 15А дейін | Әдеттегі 15А дейін | Айнымалы |
| Pin опциялары | 2~8 істікшелі плюс гибридті 2+4 істікшелі | Шектеулі диапазон | Толық емес таңдау |
| 100% электрлік сынақ | Әрбір бірлік | Үлгіге негізделген | Кездейсоқ немесе жоқ |
| Бақылау мүмкіндігі | Шайырдан дайын қосқышқа дейін қадағаланатын ERP | Иә | Жоқ |
| Тоқтау | 10-17 күн | 4-8 апта | Болжау мүмкін емес |
| MOQ теңшеу | Төмен (100 дана) | Жоғары (500+) | Ұсынылмаған |
| Техникалық көмек | 10 адамнан тұратын инженерлік топтың 24 сағаттық жауабы | Жақсы, бірақ баяу | Шектеулі |
| ISO сертификаттары | 9001, 14001, 13485 | Әдетте 9001 | Әдетте ешқандай |
| Сертификаттау | Қолдану аясы |
| ISO 9001:2015 | Сапа менеджменті — дизайн, өндіріс және сатудан кейінгі қызмет көрсету. |
| ISO 14001:2015 | Қоршаған ортаны басқару — расталған қалдықтарды азайту және тұрақты тәжірибе. |
| ISO 13485: 2016 | Медициналық құрылғының сапасын басқару — диагностикалық немесе бақылау жабдығында қолданылатын M16 үшін қолданылады. |
| UL танылды | Солтүстік Америка нарықтары үшін құрамдас деңгейдегі қауіпсіздік сертификаты. |
| RoHS | Қауіпті заттарды шектеу — ЕО директивасына сәйкестік. |
Reunion компаниясының M16 өндірістік желісі қатаң технологиялық бақылаумен жұмыс істейді. IP67/IP68 герметизациясы әрбір өндірістік партияда нақты батыру сынағы арқылы тексеріледі. Сынақ жазбалары, материал сертификаттары және тексеру есептері сапа аудиттері мен тұтынушы құжаттамасының талаптарын қолдайтын әрбір партия үшін сақталады.
2+4 гибридті конфигурациясы бір қосқыш корпусында екі қуат контактісін (10А, 250В номиналды) және төрт сигнал контактісін (3А, 50В номиналды) біріктіреді. Бұл дизайн маңызды артықшылықтарға ие:
Кабель санын азайтады – Бөлек қуат және сигнал кабельдерін өткізудің орнына бір кабель екеуін де өткізеді.
Панель кеңістігін үнемдейді – Бір панель қиюы екеуінің орнын ауыстырады.
Орнатуды жеңілдетеді – біріктіру үшін екі емес, бір қосқыш.
Әдеттегі қолданбаларға қозғалтқыш жетектері (қуат + кодтаушы кері байланыс), жарық диодты шамдар (қуат + DALI басқаруы) және қуат пен деректерді қажет ететін өнеркәсіптік сенсорлар жатады. Құрылғы қуат үшін >4А қажет болса және сонымен қатар төмен вольтты сигналдарды тасымалдаса, 2+4 гибридті жиі ең тиімді шешім болып табылады.
Екі рейтинг те бірдей қосқыш дизайнында қол жетімді, бірақ практикалық айырмашылық мынада:
IP67 – Уақытша суға түсуден қорғалған (30 минутқа 1 м). Көптеген сыртқы және жууға арналған қолданбалар үшін қолайлы.
IP68 – үздіксіз суға түсуден қорғалған (тереңдігі мен ұзақтығын тұтынушы белгілейді). Теңіз, суға батқан сенсор және су тасқыны қаупі бар қондырғылар үшін қолайлы.
Реюньонның стандартты M16 стандарты IP67 деңгейінде. IP68 үшін біз жақсартылған O-сақина материалдарын және қосымша қалыптауды қолданамыз. Күтілетін батыру тереңдігі мен ұзақтығын көрсетіңіз (мысалы, «IP68, 24 сағат бойы 2м») және біздің инженерлік топ жарамдылығын растайды.
IP67 пломбасына қол жеткізу және қолдау үшін Reunion келесілерді ұсынады:
Жұптастыру моменті – O-сақина панель бетіне тигенше муфта гайкасын қолмен қатайтыңыз, содан кейін бұрау кілтін пайдаланып 0,6-0,8Нм қосымша момент қолданыңыз. 1,0 Нм аспаңыз.
О-сақинаны тексеру – Деформация, жарықтар немесе қатаю көрінсе, тығыздағыш сақинаны ауыстырыңыз.
Ауыстыру кестесі – күнделікті жууға арналған қолданбалар үшін жыл сайын; стандартты өнеркәсіптік орталар үшін 2-3 жыл сайын.
Кабельдің иілу радиусы – Коннектор кірісінде кабельдің кем дегенде 5× диаметрін сақтаңыз.
Бағдар – сыртқы/жуу қолданбалары үшін кабель шығысын төмен қарай бағыттаңыз.
