Мақаланың қысқаша мазмұны:TheS сериялы металл итергіш қосқышықшам құрылысты, қауіпсіз итермелеумен құлыптауды, толық EMC экрандауын және қосылым сенімділігі мен шектеулі орнату кеңістігі маңызды болатын жабдыққа арналған икемді контакт конфигурацияларын біріктіреді. әзірлегенКездесу, серия медициналық жабдыққа, сынақ және өлшеу құралдарына, киілетін технологияға және портативті электрондық жүйелерге арналған. Қабық өлшемдері 0–2, бірнеше контакт опциялары, 5000-нан астам жұптасу циклдары және -45°C-қа дейінгі температура диапазоны ол миниатюризация, беріктік және электрлік өнімділік арасындағы практикалық тепе-теңдікті қамтамасыз етеді.
Мазмұны
- S сериялы металл итергіш қосқыш дегеніміз не?
- S сериясының негізгі артықшылықтары қандай?
- Негізгі техникалық сипаттамалар қандай?
- S сериялы металл итергіш қосқыш қай жерде қолданылады?
- Инженерлер дұрыс қосқышты қалай таңдауы керек?
- S сериясын қалай теңшеуге болады?
- Кездесу өнім сапасын қалай бақылайды?
- Жиі қойылатын сұрақтар

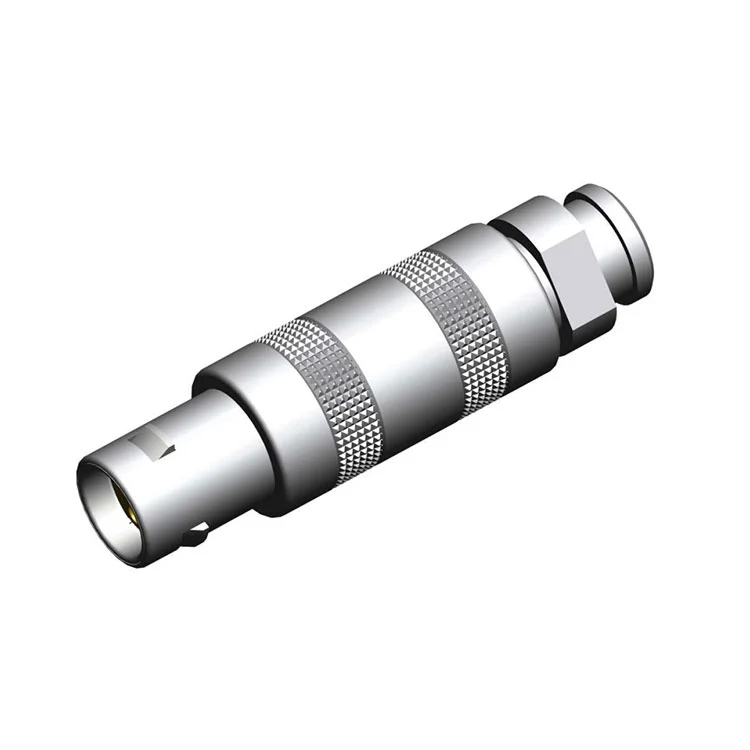

S сериялы металл итергіш қосқыш дегеніміз не?
TheS сериялы металл итергіш қосқышшектеулі орнату кеңістіктерінде сенімді электр қосылымдарын қажет ететін қолданбалар үшін әзірленген ықшам дөңгелек коннектор болып табылады. Кәдімгі бұрандалы қосқыштардан айырмашылығы, оның итергіш-тартылатын өздігінен жабылатын механизмі қосылым дұрыс қосылған кезде тактильді және дыбыстық кері байланысты қамтамасыз ете отырып, жылдам жұптасуға және ажыратуға мүмкіндік береді.
Кездесу S сериясын портативті және кеңістікте шектеулі жабдық үшін орналастырады, мұнда қосқыштың өлшемі, механикалық сенімділігі, экрандауы және жұмысының қарапайымдылығы жүйе дизайнына әсер етеді. Оның металл конструкциясы механикалық беріктік пен 360 градустық электромагниттік экрандауды қамтамасыз етеді, ал жұқа профилі жабдық панелінен шығуды азайтуға көмектеседі.
Серия бірнеше қабық өлшемдерінде және контакт конфигурацияларында қол жетімді. Конфигурацияға байланысты инженерлер әртүрлі құрастыру талаптарына сәйкес келетін дәнекерлеуді немесе ПХД аяқтауды таңдай алады. Бұл икемділік қосқышты ықшам прототиптерге де, көлемді кәсіби жабдыққа да жарамды етеді.
S сериясының негізгі артықшылықтары қандай?
Қосқышты таңдау сирек бір спецификацияға негізделеді. Портативті электроника мен кәсіби жабдық үшін дизайнерлер әдетте орнату кеңістігін, қосылым қауіпсіздігін, сигналдың тұтастығын, беріктігін және өндіріс талаптарын теңестіруі керек. S сериясы осы факторларды бірнеше дизайн мүмкіндіктері арқылы қарастырады.
Шағын және жеңіл құрылыс
Төмен профильді дизайн монтаждау бетінен тыс орналасқан қосқыш корпусының көлемін азайтады. Бұл панельдік кеңістіктің әрбір миллиметрі маңызды болатын қол аспаптары мен ықшам шассилерде әсіресе құнды.
Жылдам итеру арқылы құлыптау
Өздігінен бекіту механизмі бір қолмен жылдам жұмысты қолдайды. Дыбыстық шерту және тактильді кері байланыс операторларға сәтті қосылуды анықтауға көмектеседі, бұл әсіресе коннекторларды шектеулі немесе көрнекі түрде шектелген орындарда орнату қажет болғанда пайдалы.
360 градустық EMC қорғанысы
Толығымен металл корпус қосылым интерфейсінің айналасында үздіксіз электромагниттік қорғанысты қамтамасыз етеді. Жарияланған спецификациялар 100 МГц жиілікте 60 дБ-ден астам әлсіреуді көрсетеді, бұл серияны электромагниттік кедергі сезімтал сигналдарға әсер етуі мүмкін жабдық үшін қолайлы етеді.
Жұптасудың жоғары төзімділігі
S сериясы 5000-нан астам жұптасу циклінің номиналды ұзақ мерзімділігімен қайталанатын қосылуға және ажыратуға арналған. Бұл жиі қызмет көрсетілетін немесе қайта конфигурацияланатын сынақ жабдықтары, медициналық құралдар және портативті жүйелер үшін маңызды.
- Төмен профильді панельді орнату
- Итеру-тарту өздігінен бекіту операциясы
- Электромагниттік экрандау үшін металл корпус
- Бірнеше қабық өлшемдері және контакт конфигурациялары
- 5000-нан астам жұптасу циклдері
- Жұмыс температурасының опциялары -45°C-тан +125°C-қа дейін
Негізгі техникалық сипаттамалар қандай?
Дөңгелек қосқышты жаңа өнімге біріктіру алдында электрлік және механикалық сипаттамаларды түсіну өте маңызды. Келесі спецификациялар S сериясының жарияланған конфигурациясын қорытындылайды.
| Параметр | S сериясының сипаттамасы |
|---|---|
| Қабық материалы | Жез, стандартты |
| Қабық өлшемдері | 0, 1 және 2 |
| Байланыс опциялары | Сілтеме берілген конфигурациядағы 2-6 түйреуіш; жоғары тығыздық опциялары қол жетімді болуы мүмкін |
| Ағымдағы рейтинг | Байланыс өлшеуішіне байланысты бір контакт үшін 5А-дан 15А-ға дейін |
| Кернеу рейтингі | 200В - 500В айнымалы ток/тұрақты ток |
| Жұптасу циклдері | 5000-нан астам операция |
| Температура диапазоны | -45°C - +125°C |
| EMI экрандауы | 360° металл экрандау; 100 МГц кезінде >60 дБ әлсіреу |
| Кіруден қорғау | IP50 стандарты |
| Тұзға төзімділік | 72 сағаттан астам |
| Байланыс кедергісі | ≤5 мОм бастапқы |
| Оқшаулау кедергісі | 500 В тұрақты токта ≥5000 МΩ |
Нақты рейтингтер әрқашан түпкілікті өнім біліктілігіне дейін нақты қосқыш конфигурациясына, контакт өлшеміне, тоқтату әдісіне және жоспарланған жұмыс жағдайларына сәйкес тексерілуі керек.
S сериялы металл итергіш қосқыш қай жерде қолданылады?
Ықшам өлшемдердің, жылдам құлыптаудың, экрандаудың және механикалық беріктіктің үйлесімі S сериясын шағын жалпы ізді сақтай отырып, жиі қосылуды қажет ететін жабдық үшін қолайлы етеді.
Медициналық және диагностикалық жабдық
Портативті ультрадыбыстық жүйелер, емделуші мониторлары, импульстік оксиметрлер, электрохирургиялық жабдық және диагностикалық құралдар жабдықты жылжыту және қызмет көрсету кезінде қауіпсіз болып қалатын ықшам қосқыштарды пайдалана алады. Қосқыш сенімділігі электр сигналдары қайталап пайдалану кезінде тұрақты болып қалуы қажет болғанда өте маңызды.
Сынақ және өлшеу жабдықтары
Қолдық осциллографтар, мультиметрлер, логикалық анализаторлар, калибрлеу жабдығы және қоршаған ортаны тексеру құралдары жиі ықшам сыртқы интерфейстерді қажет етеді. Металл қабық сезімтал сигналдарды электромагниттік кедергілерден қорғауға көмектессе, итеру-тарту механизмі жиі қосылым өзгерістерін жеңілдетеді.
Тағатын және портативті технология
Өнеркәсіптік экзоскелеттер, киілетін бақылау жүйелері, басына орнатылған жабдық және басқа портативті электроника қатаң кеңістік пен салмақ шектеулеріне тап болуы мүмкін. Жұқа дөңгелек қосқыш әдеттегі үлкенірек интерфейстер жарамсыз болған кезде дизайнерлерге басқа опцияны ұсынады.
Кәсіби аудио-визуалды жабдық
Портативті жазу құрылғылары, хабар тарату камералары, сымсыз таратқыштар және тиісті кәсіби жабдық қайта өңдеуге төтеп беретін қосқыштарды қажет етуі мүмкін. Жылдам құлыптау интерфейсі ұзақ ағынды жұптастыру процесіне сүйенбестен өрістің ыңғайлылығын жақсарта алады.
Инженерлер дұрыс қосқышты қалай таңдауы керек?
Қосқышты таңдау ең кішкентай қол жетімді үлгіні таңдаудан гөрі жабдықтың нақты электрлік, механикалық, қоршаған ортаны және орнату талаптарынан басталуы керек.
- Байланысқа қойылатын талаптарды анықтаңыз:Қажетті қуат және сигнал тізбектерінің санын анықтаңыз және болашақ дизайндағы өзгерістер үшін жеткілікті орын қалдырыңыз.
- Электрлік көрсеткіштерді тексеріңіз:Байланыс өлшегіші мен температураны ескере отырып, жұмыс кернеуі мен токты қосқыштың номиналды мәндерімен салыстырыңыз.
- Қол жетімді кеңістікті бағалаңыз:Қабық өлшемін, панельдің кесілуін, қосқыштың тереңдігін, кабель бағытын және біріктіру интерфейсінің айналасындағы бос орынды растаңыз.
- Жұптасу жиілігін қарастырыңыз:Жиі қызмет көрсетілетін жабдық үшін қайталанатын жұптасу циклдарына арналған қосқыштарға басымдық беріңіз.
- Қоршаған орта жағдайына шолу:Температура, діріл, соққы, ылғалдылық, коррозия және электромагниттік кедергілердің барлығы қосқышты таңдауға әсер етуі мүмкін.
- Аяқтау әдісін анықтаңыз:Дәнекерлеу, ПХД немесе кабель жинағының аяқталуы өндіріс процесіне жақсы сәйкес келетінін шешіңіз.
OEM жобалары үшін коннекторды кабель жинағымен, артқы қабықпен, кернеуді азайту, панель құрылымымен және сым схемасымен бірге бағалау пайдалы. Бұл тәсіл кейінгі өндіріс кезеңдерінде интеграция мәселелерін азайтады.
S сериясын қалай теңшеуге болады?
Әртүрлі жабдық платформалары жиі әртүрлі қосқыш конфигурацияларын қажет етеді. Reunion S сериясын арнайы механикалық және кабель құрастыру талаптарына бейімдеуге мүмкіндік беретін теңшеу опцияларын ұсынады.
| Баптау аймағы | Қолжетімді опциялар |
|---|---|
| Қабықтың аяқталуы / Түсі | Күміс, қара немесе таңдалған RAL түстері |
| Контакт төсеу | Алтын, күміс немесе қалайы опциялары |
| Кабельді өлшеуіш | 32AWG - 20AWG |
| Куртка материалдары | ПВХ, PUR, силикон немесе PTFE |
| Лазерлік таңбалау | Логотип, бөлік нөмірі, штрих-код немесе басқа сәйкестендіру |
| Қаптама | Антистатикалық түтіктер, таспа және катушкалар және реттелетін таңбалау |
Арнайы кабельдік жинақтарды таңдалған ұзындықтармен, өлшеуіштермен, экрандау конфигурацияларымен және шамадан тыс қалыптандырылған деформациядан қорғайтын етіктермен қамтамасыз етуге болады. Бұл OEM-ге бір біріктірілген құрамдас ретінде қосқыш пен орнатуға дайын кабель жинағын бастауға мүмкіндік беру арқылы сатып алуды жеңілдетеді.
Кездесу өнім сапасын қалай бақылайды?
Кәсіби қосқыштар үшін өнімнің негізгі дизайны сияқты дәйекті өндіріс маңызды. Реюньон оның өндірістік процесі дәл өңдеуді, бетті өңдеуді, контактілі штамптауды және қаптауды, кірістіру қалыптауды, құрастыруды, электрлік сынауды, механикалық сынақтарды және орауды қамтитынын айтады.
Өндірістің маңызды өлшемдері дәл өңдеу және процесті бақылау арқылы бақыланады. Дайын өнімдер электрлік және механикалық тексеруден өтеді, оның ішінде жанасу кедергісі, оқшаулау кедергісі, диэлектрлік төзімділік, үздіксіздік, жұптасу күші және визуалды тексерулер.
Өнім туралы ақпаратқа сәйкес, Reunion сапа жүйесіне ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL мойындалған күй және RoHS сәйкестігі кіреді. Компания сонымен қатар S сериялы қосқыштар жөнелтілгенге дейін 100% электрлік және механикалық сынақтан өтетінін айтады.
OEM сатып алушылары үшін бұл өндірісті бақылау, сынау, бақылау және теңшеу қолдауының тіркесімі қосқыш өнімділігі дайын өнімнің сенімділігіне тікелей әсер еткенде құнды болуы мүмкін.
Жиі қойылатын сұрақтар
S сериясының кәдімгі бұрандалы қосқыштан айырмашылығы неде?
Негізгі айырмашылық - итеру-тартылатын өздігінен бекіту механизмі. Ол операторға қосқышты гайканы айналдырмай-ақ тез біріктіруге және босатуға мүмкіндік береді, бұл оны портативті жабдыққа, соқыр жұптасу жағдайларына және қосылымды жиі өзгертуді қажет ететін қолданбаларға өте ыңғайлы етеді.
S сериясы қанша жұптасу циклін қолдай алады?
Жарияланған спецификация 5000-нан астам жұптау операцияларын көрсетеді. Нақты қызмет ету мерзімі қосқыш конфигурациясына, жұмыс ортасына, жұптасу жағдайларына және техникалық қызмет көрсету тәжірибесіне байланысты болуы мүмкін.
S сериясы медициналық жабдыққа жарамды ма?
Иә. Серия медициналық диагностика және емдеу жабдықтарына арналған және Реюньон оның сапа жүйесіне ISO 13485:2016 кіретінін айтады. Дегенмен, толық дайын медициналық құрылғы өзінің қолданыстағы нормативтік және қауіпсіздік талаптарына жауап береді.
Кездесу теңшелген кабель жинақтарын жеткізе ала ма?
Иә. Кабельдік жинақтарды кабель түрі, габарит, ұзындық, экрандау, қаптау материалы және деформациялық конструкция бойынша теңшеуге болады. Опцияларға PVC, PUR, силикон және PTFE кабельдік материалдар кіреді, өлшеуіштері 32AWG-ден 20AWG-ге дейін.
Қандай температура диапазоны қол жетімді?
Жарияланған стандарт диапазоны -45°C және +125°C. Төтенше температура қолданбаларында қолданбас бұрын, инженерлер нақты қосқыштың, контакт конфигурациясының, кабельдің және жинақтың температуралық рейтингін растауы керек.
Қосқышты компания логотипімен немесе бөлшек нөмірімен теңшеуге бола ма?
Иә. Reunion тұтынушыларға қабықты логотиппен, бөлік нөмірімен, штрих-кодпен немесе басқа идентификациялық ақпаратпен белгілеуге мүмкіндік беретін теңшеу опциясы ретінде лазерлік гравировканы тізімдейді.
Қорытынды
S Series Металл итергіш қосқышы экрандау немесе қызмет көрсету мүмкіндігін жоғалтпай ықшам, қауіпсіз және берік қосылым шешімін қажет ететін инженерлерге арналған. Оның итеру-тартатын құлыптау механизмі, металл конструкциясы, қабықтың бірнеше өлшемдері, икемді аяқтау опциялары және 5000-нан астам жұптасу циклдары оны медициналық жабдыққа, сынақ құралдарына, портативті электроникаға, киілетін жүйелерге және кәсіби аудио-визуалды қолданбаларға өте қолайлы етеді. Егер сіз жаңа өнімді жасап жатсаңыз немесе сенімді ауыстыру қосқышын іздесеңіз, қолжетімді конфигурация мен байланыс опцияларын қарап шығу үшін Reunion компаниясының S сериялы өнім бетіне кіріңіз. Теңшелген сипаттамалар, кабель жинақтары, OEM талаптары немесе көлемді сатып алу үшін,бізбен хабарласыңыөтінішіңізді Reunion инженерлік тобымен талқылау және қолайлы шешімді сұрау.
