Кездесусенімді электр қосылымдарын, ыңғайлы жұмысты және ықшам интеграцияны қажет ететін қолданбалар үшін қосқыш шешімдерін әзірлейді. TheB сериялы металл итергіш қосқышөнеркәсіптік, аспаптық, медициналық және басқа да электрондық қолданбаларда кәдімгі жұптау мен ажыратуды жеңілдете отырып, жабдық өндірушілеріне қауіпсіз қосылымдарды орнатуға көмектесетін, итерілетін өздігінен құлыптау механизмінің айналасында жасалған дөңгелек қосқыш болып табылады.

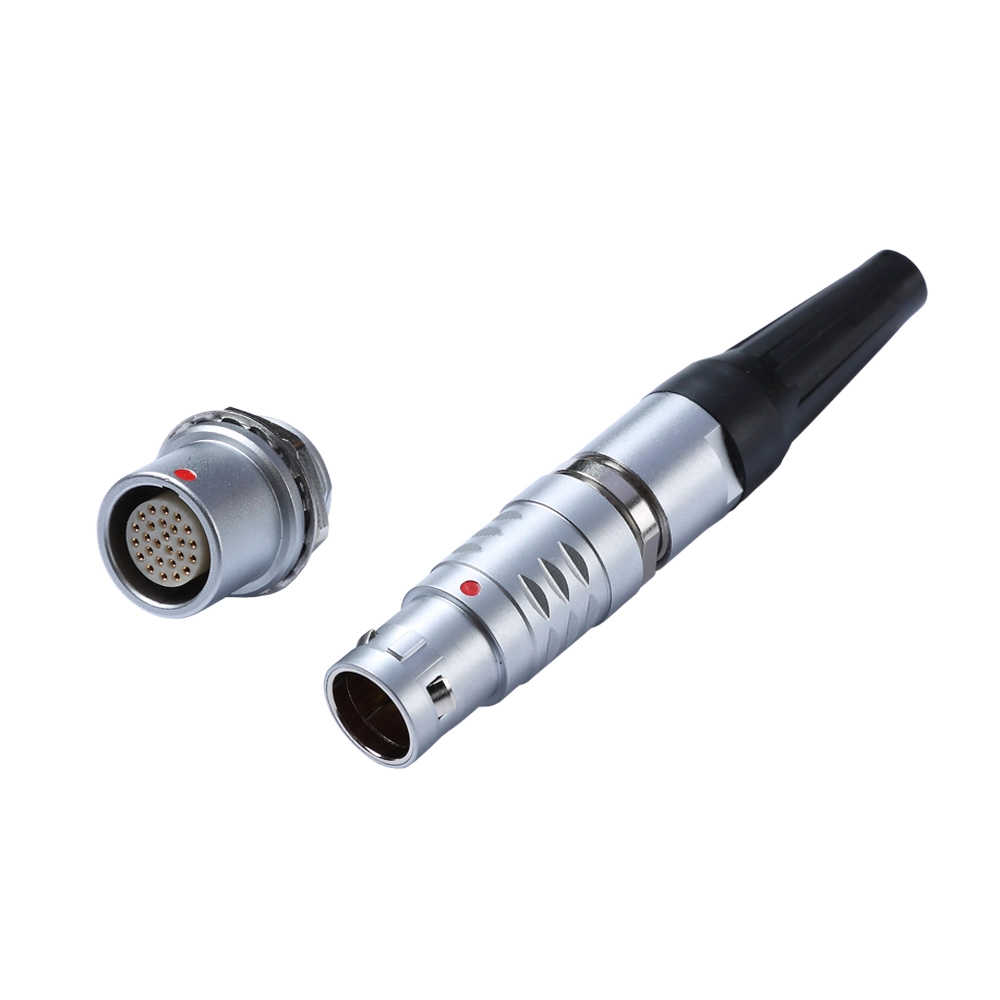

A B сериялы металл итергіш коннектор жылдам, қауіпсіз электр қосылымдарын қолдау үшін металл дөңгелек корпусты итермелейтін құлыптау механизмімен біріктіреді. Таңдалған конфигурацияға байланысты бұл қосқыштар тобы бірнеше контактілерді, әртүрлі орнату мәнерлерін және дәнекерлеуді, қысқышты немесе ПХД тоқтату опцияларын сыйдыра алады. Бұл сипаттамалар қайталанатын қосылымды, кеңістікті үнемдейтін орнатуды және сенімді сигналды немесе қуатты беруді қажет ететін жабдықты қарастырған жөн. Бұл мақала қосқыштың қалай жұмыс істейтінін, оның негізгі дизайн артықшылықтарын, қолдану сценарийлерін, таңдау критерийлерін және сапа мәселелерін түсіндіреді. Ол сондай-ақ сатып алушылар жаңа дизайн немесе ауыстыру жобасы үшін қосқышты көрсетпес бұрын Reunion компаниясымен растауы керек техникалық ақпаратты сипаттайды.
A B сериялы металл итергіш коннектор жұптасатын құрамдастарды қосу және ажырату үшін итерілетін өздігінен ысыру механизмін пайдаланатын дөңгелек электр қосқышы болып табылады. Әдетте айналмалы қатайтуды қажет ететін кәдімгі бұрандалы қосқыштардан айырмашылығы, итеру дизайны пайдаланушыларға ашаны үйлесімді розеткаға салу арқылы қосылым орнатуға мүмкіндік береді. Құлыптау механизмі қосқыш дұрыс біріктірілген кезде іске қосылады және белгіленген тарту әрекеті арқылы босатылады.
Металл корпус берік механикалық интерфейсті қамтамасыз етеді және қосқыштың экрандау құрылымы жабдыққа дұрыс біріктірілген кезде электромагниттік үйлесімділікке ықпал етуі мүмкін. Конфигурацияға байланысты қосқыш электр сигналын жіберуді, қуат беруді немесе тізбек талаптарының жиынтығын қолдай алады.
Кездесу компаниясының B сериялы өнім туралы ақпараты бірнеше қосқыш өлшемдері мен конфигурацияларын қамтиды. Қолжетімді опциялар түзу немесе бұрыштық конструкцияларды, әртүрлі контактілерді және балама аяқтау әдістерін қамтуы мүмкін. Таңдалған үлгінің нақты мүмкіндіктерін тексеру үшін сатып алушылар тиісті өнім сызбасын және техникалық сипаттамаларын қарауы керек.
Өнім туралы толық ақпарат алу үшін Reunion B Series Metal Push-pull Connector бетіне кіріңіз.
Итеру-тарту механизмі біріктіру интерфейсінің қауіпсіздігін жоғалтпай, электр қосылымын оңай жасауға арналған. Оның жұмысын үш кезеңде түсінуге болады.
Бұл жұмыс принципі қосылымды жиі өзгертуді, техникалық қызмет көрсетуге қол жеткізуді немесе шектеулі кеңістіктерде жұмыс істеуді қажет ететін жабдықта әсіресе пайдалы. Ол бірнеше қатайту қадамдарын қажет ететін қосылым жүйелерімен салыстырғанда қайталанатын қосқышты өңдеуге кететін уақытты қысқартуы мүмкін.
Дегенмен, құлыптау механизмін дұрыс орнатуды алмастырушы ретінде қарастыруға болмайды. Кабельдің созылуы, қосқыштың сәйкес келмеуі, сәйкес келмейтін түйісетін бөліктер және дұрыс емес өңдеу қосылым өнімділігін әлі де бұзуы мүмкін. Пайдаланушылар жұптастыру, босату және кабельді басқару бойынша өндірушінің нұсқауларын орындауы керек.
Өздігінен бекітілетін дизайн жылдам жұптасуды және әдейі босатуды қолдайды. Бұл операторларға муфта гайкасын қайта-қайта бұрмай-ақ электр тізбектерін жүйелі түрде қосу немесе ажырату қажет болғанда пайдалы.
Металл қабық берік қосқыш құрылымын қамтамасыз етеді және тиісті түрде жобаланған жүйелерде экрандаудың үздіксіздігін қолдай алады. Тиімді электромагниттік кедергіден қорғау қабық контактісін, кабельді экрандауды, жерге қосуды және орнату сапасын қоса алғанда толық қосылымға байланысты.
Жабдықтардың әртүрлі конструкциялары әртүрлі электр тізбектерінің санын талап етеді. B сериясының отбасы инженерлерге сигнал санына, қуат талаптарына, қолжетімді кеңістікке және сым сәулетіне сәйкес опцияларды бағалауға мүмкіндік беретін бірнеше контакт конфигурацияларын қамтиды. Таңдалған модель үшін контактілердің нақты саны және олардың электрлік көрсеткіштері тексерілуі керек.
Өнім конфигурациясына байланысты тоқтату таңдаулары мыналарды қамтуы мүмкін:
Коннекторды көрсетпес бұрын контакт стилі, өткізгіш өлшемі, құрастыру құралдары және орнату кеңістігі бірге бағалануы керек.
Қосу мүмкіндіктері штепсельді дұрыс біріктіру бағытына бағыттауға көмектеседі. Бұл қате теңестіру қаупін азайтып, жинақтың үйлесімділігін жақсартады, әсіресе жабдықта бірнеше ұқсас қосқыштар болса.
B сериялы металл итергіш қосқышты ықшам дөңгелек интерфейсі мен ыңғайлы қосылымды өңдеу артықшылығы бар жабдық үшін қарастыруға болады. Нақты жарамдылық таңдалған үлгінің электрлік, механикалық және қоршаған орта көрсеткіштеріне байланысты.
Медициналық, қауіпсіздік тұрғысынан маңызды немесе басқа реттелетін қолданбалар үшін қосқыш жабдықтың толық дизайнының талаптарына сай болуы керек. Қосқыштың жалпы өнім сипаттамасы әрбір қолданбаға арналған стандартқа сәйкестікті дербес белгілемейді.
Тек сыртқы түріне немесе қабық өлшеміне негізделген қосқышты таңдау үйлесімділік мәселелеріне әкелуі мүмкін. Инженерлер мен сатып алу топтары тапсырыс бермес бұрын толық электрлік және механикалық талаптарды бағалауы керек.
Жабдыққа қанша қуат және сигнал тізбегі қажет екенін анықтаңыз. Белгіленген сым архитектурасына рұқсат етіңіз және таңдалған кірістірме қажетті контакт орналасуын қолдайтынын растаңыз. Сыртқы өлшемдері ұқсас қосқыштардың ішкі орналасулары бірдей деп ойламаңыз.
Нақты коннектор конфигурациясы үшін номиналды ток пен жұмыс кернеуін тексеріңіз. Бұл мәндер контакт диаметріне, контакт санына, өткізгіш өлшеміне, температураға және жұмыс жағдайларына байланысты өзгеруі мүмкін. Бір үлгінің максималды рейтингі ешқашан бүкіл серияға автоматты түрде қолданылмауы керек.
Жабдықтың дизайнына және өндіріс процесіне сәйкес дәнекерлеуді, қысқышты немесе ПХД аяқтауды таңдаңыз. Қажетті құралды, кабель сипаттамасын, ПХД орналасуын және қол жетімді жинақ кеңістігін растаңыз.
Штепсельдік розетканың бөлшектерінің нөмірлерін, қабық өлшемдерін, панельдің қиығын, монтаждау орналасуын және кабель диаметрінің ауқымын тексеріңіз. Ауыстыру жобалары үшін тек өнім атауына сенбей, бар қосқыштың сызбалары мен контактілер орналасуын салыстырыңыз.
Жұмыс температурасын, ылғалдылықты, дірілді, механикалық соққыны, коррозияға ұшырауды және кіруден қорғауды тексеріңіз. Белгіленген ортаға сәйкес қорғаныс деңгейін таңдаңыз және толық жиналған қосылым талапқа сай келетініне көз жеткізіңіз.
Келесі кестеде жаңа жабдық дизайны үшін B сериялы қосқышты бағалау кезінде ескерілетін негізгі факторлар жинақталған.
| Таңдау факторы | Нені тексеру керек | Неліктен маңызды |
|---|---|---|
| Байланыс саны | Электр контактілерінің саны және орналасуы | Қосқыштың қажетті тізбектерді қолдайтынын қамтамасыз етеді |
| Электрлік көрсеткіштер | Номиналды ток, жұмыс кернеуі және байланыс сипаттамалары | Электр тоғының шамадан тыс кернеуін және жарамсыз жұмыс жағдайларын болдырмауға көмектеседі |
| Тоқтату түрі | Дәнекерлеу, сығу немесе ПХД конфигурациясы | Сымдар әдісін, құрал-саймандарды және құрастыру талаптарын анықтайды |
| Коннектордың бағыты | Бар болған жағдайда түзу немесе бұрышты құрылыс | Кабельді бағыттау және орнату кеңістігін орналастыруға көмектеседі |
| Құлыптау және туралау | Үйлесімді түйісетін бөліктер және пернелердің орналасуы | Қате жұптасу және күтпеген ажырату қаупін азайтады |
| Қоршаған ортаны қорғау | IP рейтингі, температура, ылғалдылық, діріл және коррозия жағдайлары | Белгіленген ортада сенімді жұмысты қолдайды |
| Қызметке қойылатын талаптар | Күтілетін жұптасу жиілігі және техникалық қызмет көрсету рұқсаты | Қосқыштың жұмыс үрдісіне сәйкес келетінін анықтауға көмектеседі |
Бұл кесте өнімнің ресми деректер парағының орнына емес, таңдауды тексеру парағы болып табылады. Нақты бөлшек нөмірі үшін ағымдағы техникалық құжаттамаға қарсы әрбір маңызды мәнді растаңыз.
Дұрыс орнату жабдықтың қызмет ету мерзімі ішінде қосқыш өнімділігін сақтауға көмектеседі. Дұрыс құрастырылған қосқыштың өзі дұрыс құрастырылмаса немесе оның номиналды шегінен тыс жағдайларға ұшыраса, мерзімінен бұрын істен шығуы мүмкін.
Тазалау әдістері мен майлау материалдары, егер рұқсат етілсе, өндірушінің нұсқауларын орындау керек. Рұқсат етілмеген химиялық заттар немесе абразивті құралдар контактілерді, оқшаулауды немесе тығыздағыш компоненттерді зақымдауы мүмкін.
OEM жобалары және қайталанатын өндіріс тапсырыстары үшін қосқыштың сапасын жалпы талаптарды ғана емес, құжатталған талаптар арқылы бағалау керек. Құрылымдық бағалау сатып алу топтарына жеткізушілерді салыстыруға және интеграциялық тәуекелдерді азайтуға көмектеседі.
Қосқышты мақұлдамас бұрын, келесі тармақтарды қарастырыңыз:
Кездесу компаниясының B сериялы өнім беті өнімді бағалаудың бастапқы нүктесін береді. Дизайндың маңызды шешімдері үшін сатып алушылар ағымдағы үлгіге тән спецификацияларды алуы және ұсынылған конфигурацияның олардың талаптарына сәйкес келетінін растауы керек.
Оның басты артықшылығы - итермелейтін өздігінен құлыптау операциясы мен металл дөңгелек қосқыш құрылымының үйлесімі. Бұл дизайн үйлесімді жабдықта қауіпсіз қосылымдарды қолдай отырып, қайталанатын жұптастыру мен ажыратуды жеңілдетеді.
Таңдалған үлгіге байланысты опциялар дәнекерлеу, қысқыш және ПХД контактілерін қамтуы мүмкін. Сатып алушылар қол жетімді аяқтау стилін және нақты бөлшек нөмірі үшін құрастыру талаптарын растауы керек.
Электрлік, механикалық, тазалау және қоршаған ортаны қорғау талаптары қолданбаға сәйкес келсе, ол үйлесімді емдеу және диагностикалық жабдық үшін жарамды болуы мүмкін. Толық құрылғы өндірушісі қолданар алдында барлық тиісті нормативтік және қауіпсіздік талаптарын тексеруі керек.
Жоқ. Қоршаған ортаны қорғау коннектор дизайны мен конфигурациясына байланысты өзгереді. Сатып алушылар көрсетілген IP рейтингін және оның біріктірілген жинаққа, біріктірілмеген қосқышқа немесе басқа көрсетілген жағдайға қатыстылығын тексеруі керек. Тек металл корпус су өткізбейтін қорғанысты қамтамасыз етеді деп ойламаңыз.
Қажетті контактілер санын, электрлік көрсеткіштерді, аша мен розетка түрлерін, тоқтату әдісін, кабель өлшемдерін, орнату талаптарын, жұмыс ортасын және болжалды тапсырыс санын қамтамасыз етіңіз. Бар бөлік нөмірі, сызба немесе үлгі де жеткізушіге үйлесімділікті бағалауға көмектеседі.
A B сериялы металл итергіш коннектор қосылымды ыңғайлы өңдеуді, қауіпсіз өздігінен бекітуді және шағын дөңгелек электр интерфейсін қажет ететін жабдық үшін практикалық таңдау болуы мүмкін. Дұрыс конфигурация контакт санына, ток және кернеу көрсеткіштеріне, тоқтату әдісіне, механикалық үйлесімділікке және қоршаған ортаға қойылатын талаптарға байланысты. Егжей-тегжейлі спецификацияларды тексеру және жоспарланған жабдықтағы қосқышты растау арқылы инженерлер мен сатып алу топтары сенімдірек сатып алу шешімдерін қабылдай алады. Қолжетімді өнім туралы ақпаратты қарап шығу үшін Reunion компаниясынан B сериялы металл итергіш қосқышты зерттеңіз. Жаңа дизайнды, бар қосқышты ауыстыруды немесе көлемді өндіріс үшін құрамдастарды алуды жоспарласаңыз,бізбен хабарласыңытехникалық талаптарды талқылау, үйлесімді конфигурацияларды растау және қолданбаңыз үшін өнім мәліметтерін сұрау.
-
