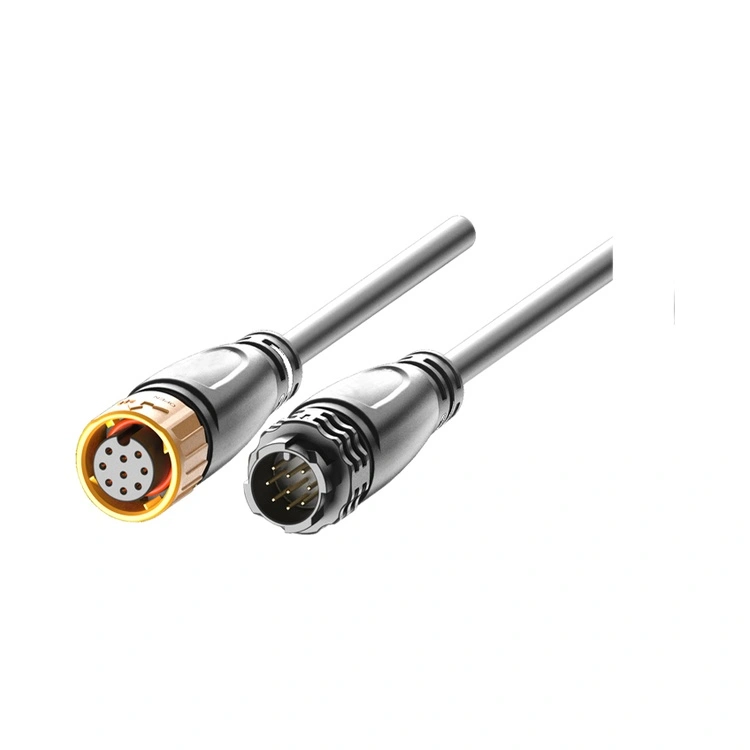

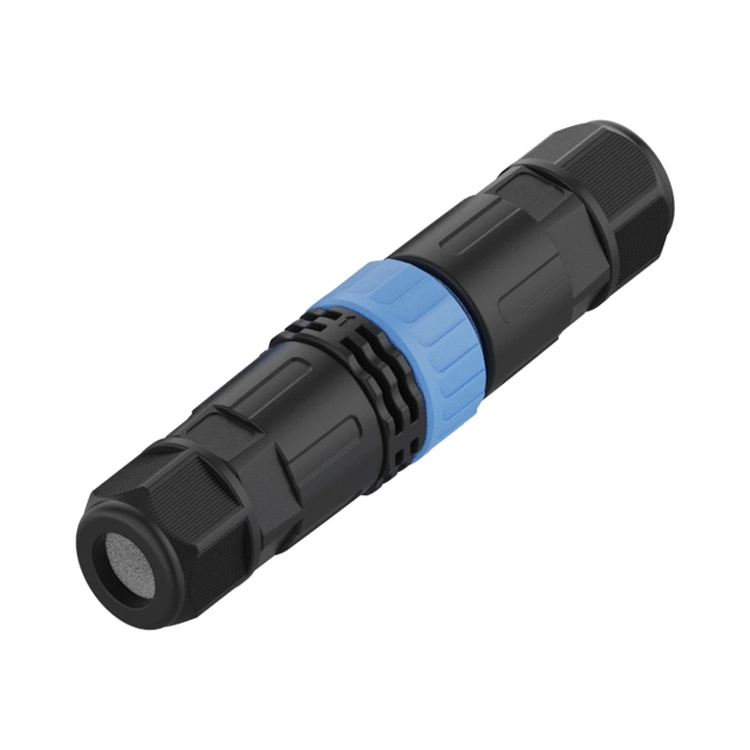

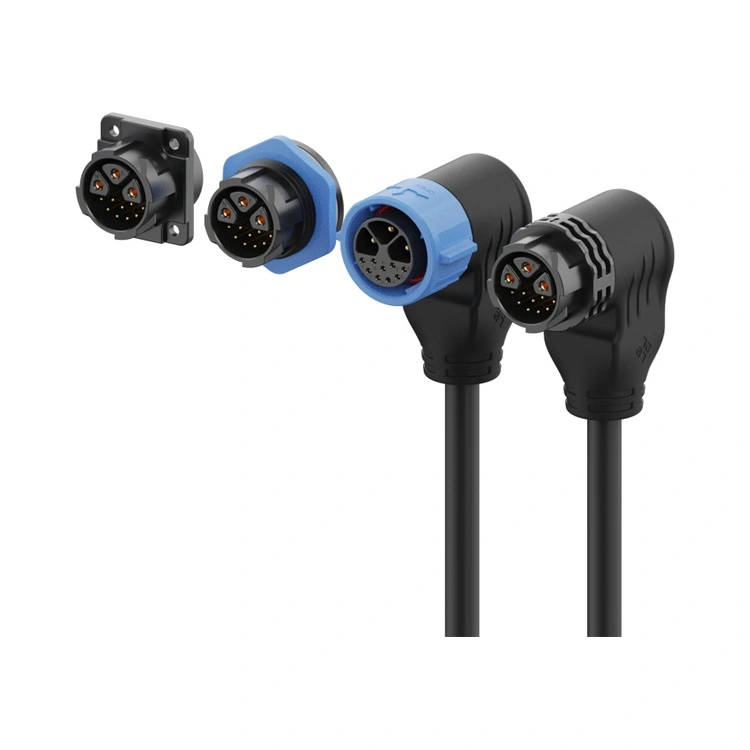

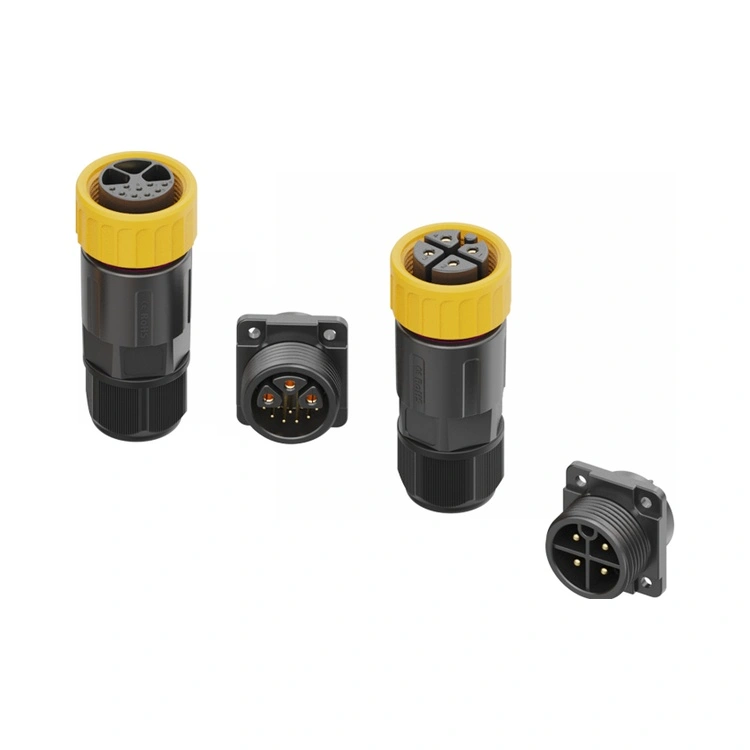

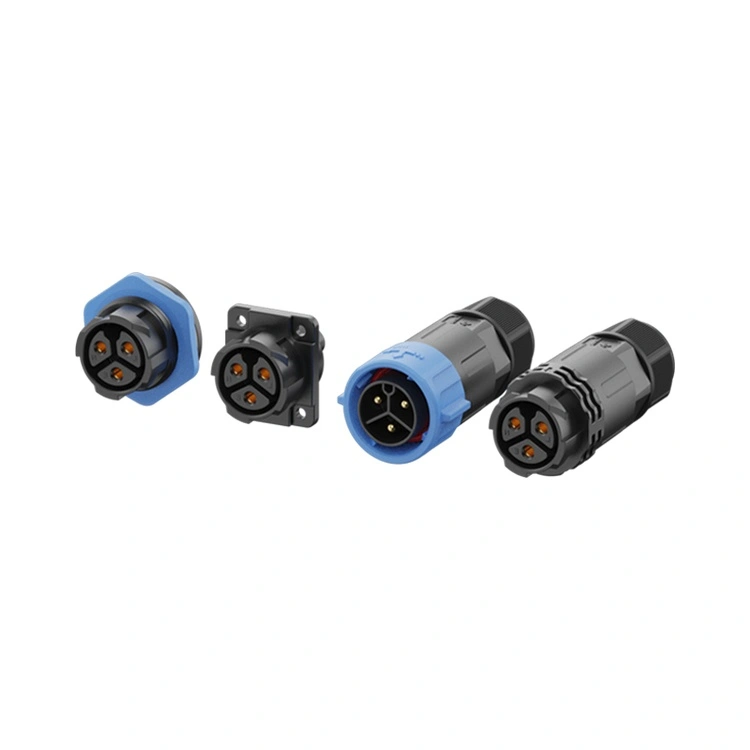

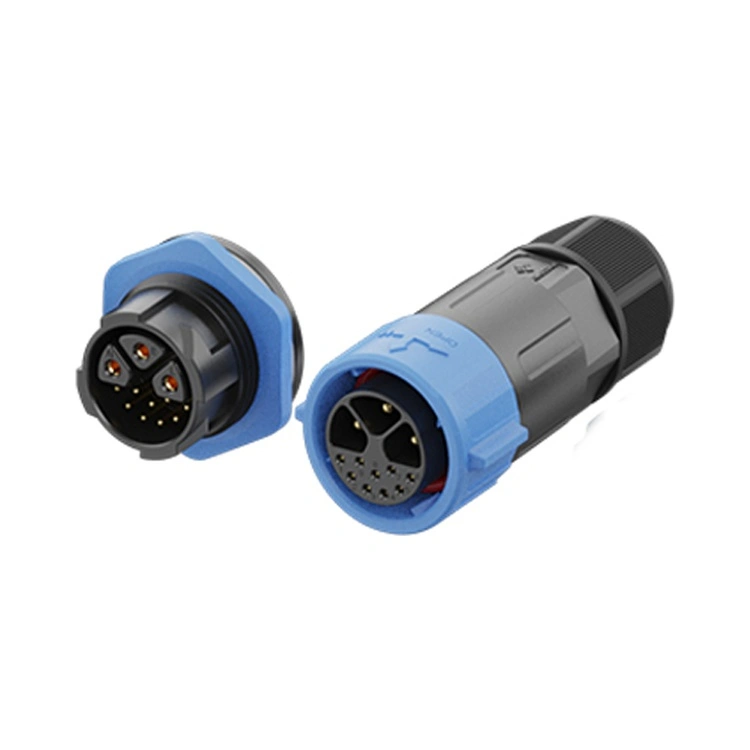

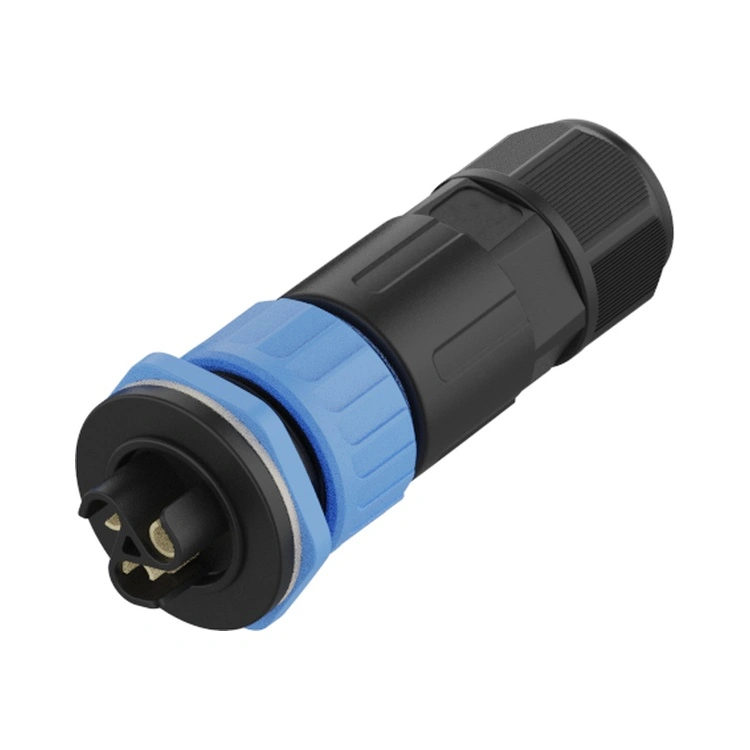

M25 сериялы су өткізбейтін пластмасса коннекторы - Reunion компаниясының жоғары ток тотығуға төзімді флагмандық қосылымы, айтарлықтай қуат беру (30А дейін) қоршаған ортаның агрессивті жағдайларымен қатар жүруі керек қолданбаларға арналған. Бұл бұрандалы дөңгелек коннектор 25 мм берік интерфейсті Ip67/IP68 су өткізбейтін және коррозияға төзімділігі жоғары PA66 термопластикалық корпусымен біріктіреді — тот баспайды, тотығуды және жабынның деградациясын болмайды.
Гибридті қуат сигналының нұсқаларын қоса, 2-12 істікшелі конфигурацияларда қол жетімді
, M25 сериясы бір қосқыштағы жоғары ток қуатын беруді (20А дейін) және төмен вольтты басқару сигналдарын қолдайды.
Бұрандалы құлыптау механизмі жүздеген циклдар ішінде дәйекті жұптасудың сенімділігін қамтамасыз етеді, ал контактілер төмен жанасу кедергісін сақтау үшін селективті алтын жалатылған жезден өңделеді. Reunion M25 пластмасса сериясын тігінен біріктірілген процесс — дәлдікпен құюдан автоматтандырылған құрастыру және 100% электрлік сынақ арқылы шығарады.
| Ерекшелік | Пайда |
| Коррозияға төзімді PA66 корпусы | Тот баспайды, тотығусыз – тұзды спрей, теңіз және химиялық әсер ететін орталарға арналған. |
| 60%-ға дейін салмақты азайту | Жезден жасалған эквиваленттерге қарағанда айтарлықтай жеңіл — жабдық пен бекіту кронштейндеріндегі құрылымдық жүктемені азайтады. |
| 30А дейін ағымдағы рейтингтер | M сериясындағы ең жоғары қуат жүктемелерін өңдейді — ауыр қозғалтқыштарға, электр зарядтағыштарына және қуатты таратуға жарамды. |
| IP67/IP68 су өткізбейтін | Үздіксіз суға батуға төтеп береді — теңіздегі, жағалаудағы және су тасқыны қаупі бар қондырғылар үшін сенімді. |
| Гибридті 3+2, 3+5 ,3+9 конфигурациялары | 3 жоғары ток қуат түйреуіштерін (20А дейін) 2 немесе 5 немесе 9 сигнал түйреуіштерімен біріктіреді — кабель санын және панель кеңістігін азайтады. |
| Алтын жалатылған жезден жасалған контактілер | Төмен жанасуға төзімділік (≤3mΩ) және коррозиядан қорғау — ылғалды ортада өнімділікті сақтайды. |
| Бұрандалы құлыптау | Дірілге төзімді жұптау — ауыр техниканың қозғалысы мен термиялық циклден босап кетуді болдырмайды. |
| -40°C және +105°C Жұмыс | Кең температура диапазоны экстремалды өнеркәсіптік, теңіз және сыртқы жағдайларды қамтиды. |
| Параметр | 2 істікшелі | 3 істікшелі | 4 істікшелі | 5 істікшелі | 6 істікшелі | 3+2 істікшелі | 3+5 істікшелі | 3+9 істікшелі |
| Кернеу рейтингі | 250В | 250В | 250В | 250В | 250В | 250В/50В | 250В/50В | 250В/50В |
| Ағымдағы рейтинг | 30А | 30А | 20А | 20А | 15А | 20A+10A | 20A+5A | 20A+5A |
| Сым бөлімі | 0,75-4,0 мм² | 0,75-4,0 мм² | 0,5-2,5 мм² | 0,5-2,5 мм² | 0,25-1,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² |
Жұмыс температурасы:-40°C ~ +105°C
Қорғау рейтингі:IP65 / IP67 / IP68 (біріктірілген жағдай)
Корпус материалы:PA66
Байланыс материалы:Алтын жалатылған жез
Байланыс кедергісі:≤3мОм
Жұптасу циклдері:≥500
Салмағы:Салыстырмалы жезден жасалған қосқыштарға қарағанда шамамен 60% жеңіл
Тұтанғыштық рейтингі:UL 94 V-0
Барлық материалдар RoHS сәйкес
| Аспект | Reunion M25 пластик сериясы | Металл M25 қосқыштары | Премиум пластик қосқыш брендтері |
| Коррозияға төзімділік | Өте жақсы – PA66 | Қабатқа тәуелді – тұзды спрейдегі тот қаупі | Айнымалы |
| Салмағы | 60% дейін жеңілірек | Ауыр – штаммдар көтеріледі | Реюньонға ұқсас |
| Бағасы | Көлемге қолайлы баға | 3-4 есе жоғары | 2-3 есе жоғары |
| Ағымдағы рейтинг | 30А дейін | 30А дейін | Әдетте төмен |
| Гибридті опциялар | 3+2, 3+5 ,3+9 істікшелі | Шектеулі | Шектеулі |
| 100% электрлік сынақ | Әрбір бірлік | Үлгіге негізделген | Үлгіге негізделген |
| Бақылау мүмкіндігі | ERP қадағалауға болады | Иә | Иә |
| Тоқтау | 15-17 күн | 4-8 апта | 4-6 апта |
| MOQ теңшеу | Төмен (100 дана) | Жоғары (500+) | Жоғары (500+) |
| ISO сертификаттары | 9001, 14001, 13485 | Әдетте 9001 | Әдетте 9001 |
| Сертификаттау | Қолдану аясы |
| ISO 9001:2015 | Сапа менеджменті — дизайн, өндіріс және сатудан кейінгі қызмет көрсету. |
| ISO 14001:2015 | Қоршаған ортаны басқару — расталған қалдықтарды азайту және тұрақты тәжірибе. |
| ISO 13485: 2016 | Медициналық құрылғының сапасын басқару — диагностика немесе бақылау жабдығында қолданылатын M25 үшін қолданылады. |
| UL танылды | Солтүстік Америка нарықтары үшін құрамдас деңгейдегі қауіпсіздік сертификаты. |
| RoHS | Қауіпті заттарды шектеу — ЕО директивасына сәйкестік. |
Reunion компаниясының M25 пластмасса қосқышын өндіру желісі қатаң технологиялық бақылаумен жұмыс істейді. IP67 су өткізбейтіндігі әрбір өндірістік партияда нақты батыру сынағы (1м, 30 минут) арқылы тексеріледі. Әрбір партия үшін сынақ жазбалары, материал сертификаттары және тексеру есептері сақталады.
M25 пластмасса қосқышының ағымдағы рейтингі корпус материалымен емес, контакт жүйесімен және сым өлшеуішімен анықталады. PA66 корпусы жылу ауытқу температурасы 200°C-ден асатын жоғары температуралы термопластика болып табылады, бұл коннектордың -40°C пен +105°C аралығындағы жұмыс ауқымынан әлдеқайда жоғары. Контактілердің өзі алтын жалатылған жезден жасалған және ток рейтингі (30А дейін) IEC 60512 стандартына сәйкес температураның жоғарылауы сынағы арқылы расталады. Біздің сынауымызда M25 пластмасса қосқышының номиналды ток кезінде температурасының көтерілуі эквивалентті металл қосқыштармен бірдей шекте болады. Корпустың төменгі жылу өткізгіштігі жылуды кабель өткізгіштері мен панель интерфейсі арқылы тиімді тарататын оқшаулағыштың оңтайландырылған геометриясы мен контакт дизайнымен өтеледі.
Иә— M25 пластик коннекторы EV зарядтау қолданбалары үшін өте қолайлы, әсіресе:
Айнымалы ток зарядтау станциялары жағалаудағы немесе ылғалдылығы жоғары жерлерде орнатылған.
Коррозияға төзімді қосылымдарды қажет ететін борттық зарядтағыштар.
Қуат пен сигналды біріктіретін батареяны басқару интерфейстері.
PA66 корпусының коррозияға қарсы қасиеттері әсіресе жағалау аймақтарында (тұз бүріккіш), қалалық орталарда (қыста жол тұзы) немесе өнеркәсіптік аймақтарда (химиялық әсер) орнатылған электр зарядтағыштары үшін өте маңызды. IP68 тығыздағыш жаңбыр мен жуудан қорғайды. Тұрақты токты жылдам зарядтау (100А+) үшін жоғары токты тұрақты ток қолданбалары үшін арнайы әзірленген үлкенірек өнеркәсіптік қосқыштарды ұсынамыз.
