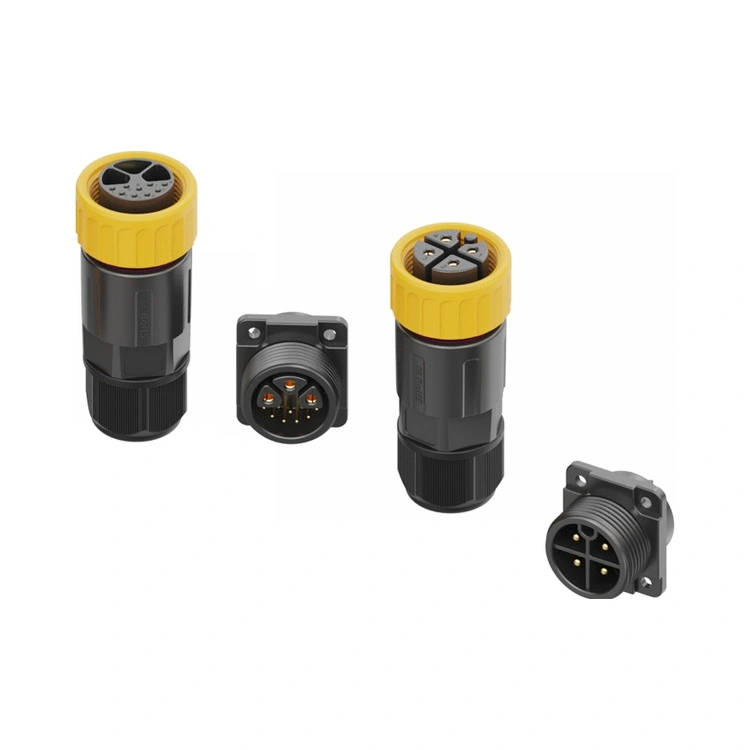

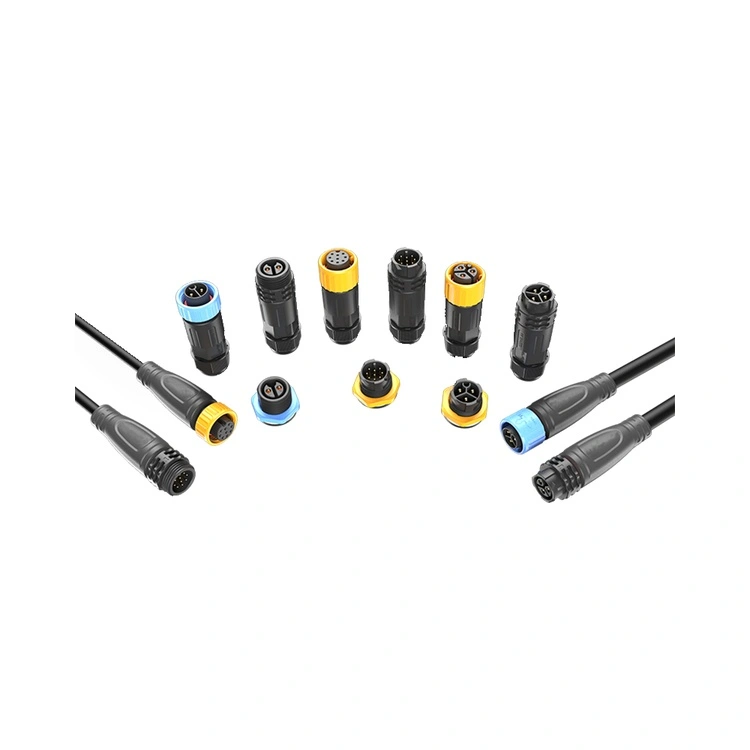

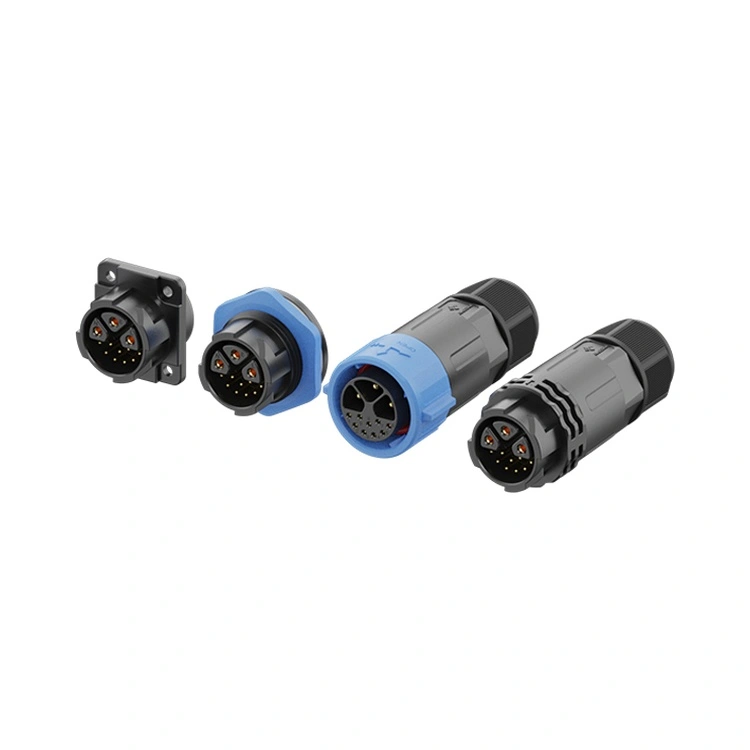

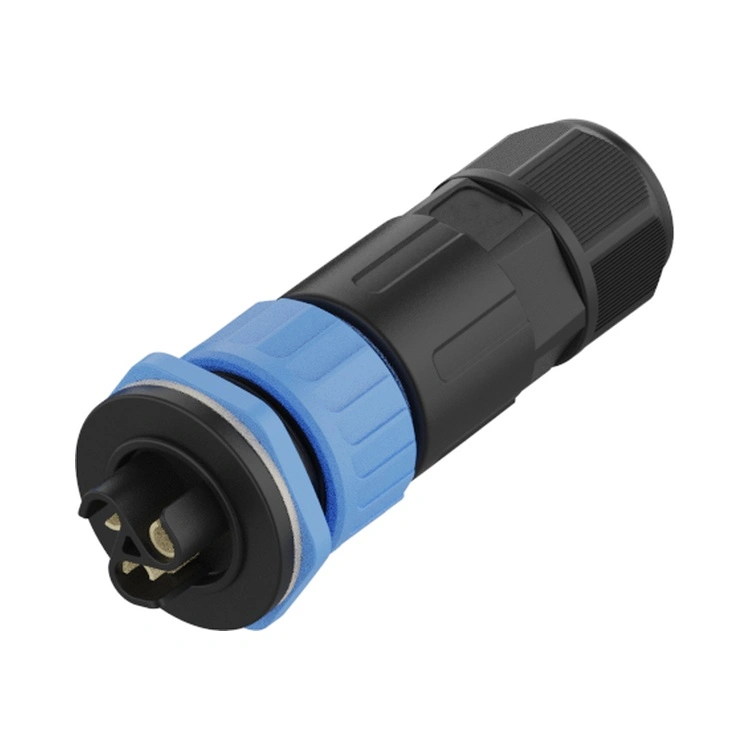

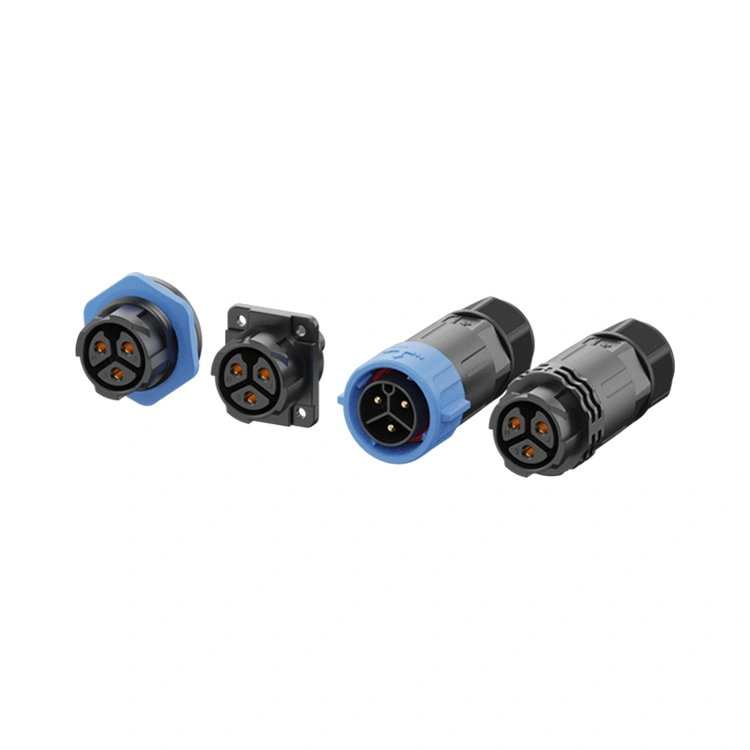

Reunion M25 сериялы жарықдиодты жарық қосқышы жылу циклі (ΔT 145°C дейін) және механикалық соққы әдетте стандартты M20 шешімдерін нашарлататын 1000 Вт-тан жоғары құрылғылар үшін арнайы жасалған. Жалпы көшірмелерден айырмашылығы, бұл серия әрбір өндіріс партиясын мыналарға бағынады:
1) 100% гипот және контактіге төзімділік сынағы
2) IP67 су өткізбейтін сынақ – 1м тереңдік, 30 минут, бейне жазбалармен құжатталған
3)Термиялық соққыны тексеру – 500 цикл -40°C-тан +105°C-ге дейін тығыздағышты босаңсытпай
Бұл сынақ хаттамасы сыртқы жарықдиодты жүйелердегі №1 ақаулық режимін тікелей қарастырады: желден туындаған кабельдің ауытқуынан туындаған микроқозғалыс тотығу коррозиясы. Бұрандалы құлыптау механизмі (ұсынылатын айналу моменті 1,2–1,5Нм) 50м биіктіктегі стадион діңгектеріне орнатылған кезде де тұрақты контактіні қамтамасыз ете отырып, интерфейс қысымын 80Н жоғары ұстап тұрады.
| Таңдау критерийі | Reunion M25 сериялы жарықдиодты жарық қосқышы | M20 сериясы (төмен сыйымдылық) | Брендсіз M25 ұқсастықтары |
| Максималды үздіксіз ток | 30А (әр қуат істікшелі үшін) | 30А (бірақ 85°C кезінде 22А дейін төмендейді) | 30А талап етіңіз, бірақ 25А кезінде сәтсіздікке ұшырайды (жылу кескіні туралы есеп жоқ) |
| Гибридті түйреуіш опциялары | 3+2 / 3+5 /3+9 түйреуіштер | Тек 2+2 (арнайы MOQ 500+) | Ешбірі – тек қуатқа арналған қабықтар |
| IP67 су өткізбейтін | Әрбір топтама – суға түсіру арқылы сыналған, фотосуреттер сақталған | Үлгіге негізделген (1000-ға 1) | Құжатталмаған |
| Кабельді OD орналастыру | 6–12 мм (қолғапқа ыңғайлы иілу) | 4–8 мм | 5–10 мм (неше кернеуді жеңілдету) |
| Жеткізу уақыты (1000 дана) | 15-20 күн | 4-6 апта | Болжау мүмкін емес (жиі жіберіледі) |
| Бақылау мүмкіндігі | ERP партия коды → шикізат сертификаттары | Пакеттік деңгей | Жоқ |
Recommendation: Specify the Reunion M25 series LED light connector for any project where ROI > 3 years and unplanned downtime costs exceed $2,000/hour (e.g., airport aprons, tunnel egress lighting).
| Параметр | 2 істікшелі | 3 істікшелі | 4 істікшелі | 5 істікшелі | 6 істікшелі | 3+2 істікшелі | 3+5 істікшелі | 3+9 істікшелі |
| Кернеу рейтингі | 250В | 250В | 250В | 250В | 250В | 250В/50В | 250В/50В | 250В/50В |
| Ағымдағы рейтинг | 30А | 30А | 20А | 20А | 15А | 20A+10A | 20A+5A | 20A+5A |
| Сым бөлімі | 0,75-4,0 мм² | 0,75-4,0 мм² | 0,5-2,5 мм² | 0,5-2,5 мм² | 0,25-1,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² |
3+5 конфигурациясындағы 5 сигнал түйреуіштері DMX512 RDM екі бағытты байланыс үшін өте маңызды, 250 кГц жиілікте >40дБ айқаспалы сөйлесуді қамтамасыз ететін 2,54 мм қадаммен қорғалған. For DALI-2 applications, the 3+2 pin variant (2 signal wires) supports addressing up to 64 fixtures per loop while maintaining the 30A power rail.Practical wiring guide for specifiers:
3+5 істікшелер: 1–3 түйреуіштер = L1/L2/L3 (3-фазалы, әрқайсысы 20А); 4–5 түйреуіштер = DALI +/-; 6–7 түйреуіштер = DMX деректер+ / деректер- ; 8 түйреуіш = DMX ортақ (қалқан сілтемесі).
3+2 істікшелер: 1–3 түйреуіштер = L/N/PE (бір фазалы 30А немесе 3 фазалы 20А); 4–5 түйреуіштер = 0-10 В күңгірттеу немесе DALI.
Бұл гибридті архитектура терминалдық блоктың 40%-ын алып тастау арқылы далалық еңбекті азайтады
A: Жоғары температуралы термопластикалық оқшаулағыш (UL 94 V-0) -40°C температурада >6 кДж/м² соққыға төзімділігін сақтайды (ISO 179 стандартына сай сыналған). Силикон сақинасы 500 суық іске қосу циклынан кейін қысу жиынын <20% сақтайды.
Стандартты DALI басқаратын жобалар үшін 3+2 конфигурациясын ұсынамыз:
Жарық диодты драйвер кірісіне арналған 3 қуат түйреуіші (әрқайсысы 20А).
DALI деректері үшін 2 сигнал түйреуіштері (әрқайсысы 10А).
Бұл жоғары қуатты шамдар үшін мол қуат береді және 300 метрге дейінгі қашықтыққа DALI байланысын қолдайды. Көп арналы түсті басқару немесе біріктірілген сенсорлық кері байланыс үшін 3+5 немесе 3+9 нұсқаларын таңдаңыз. Барлық конфигурациялар DALI, DMX, 0-10V және RS-485 хаттамалары үшін сигнал тұтастығын сақтайды.
