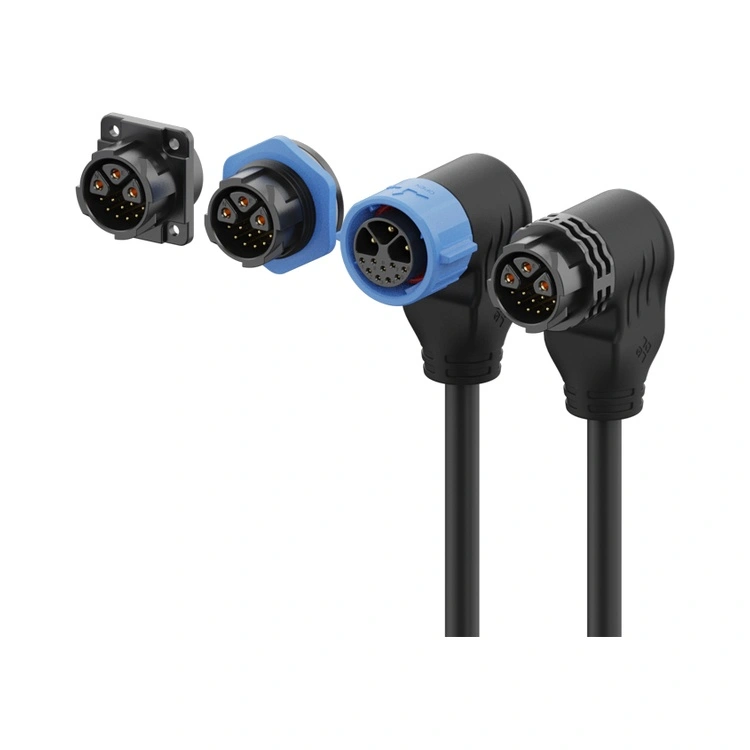

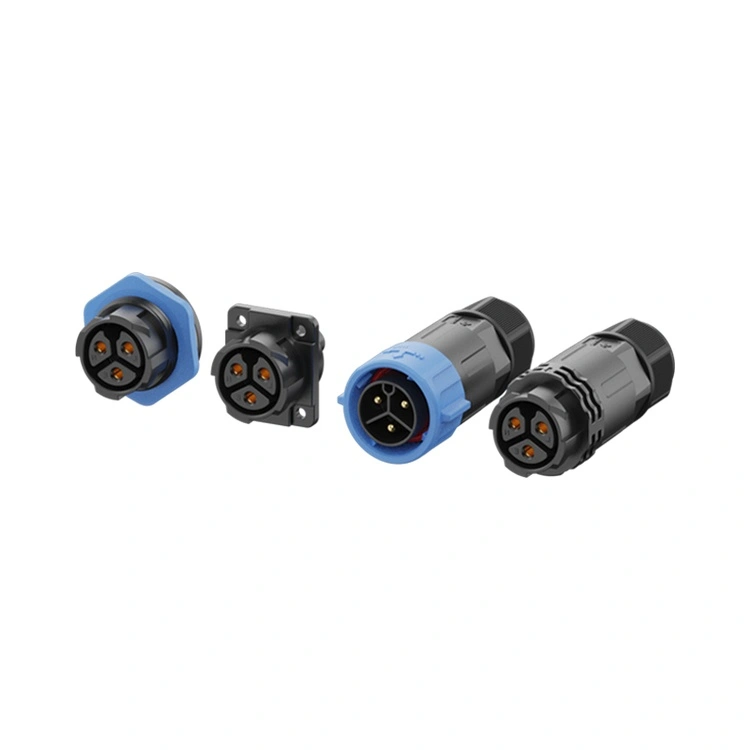

M25 сериялы су өткізбейтін коннектор - бұл M-сериялар тобындағы Reunion компаниясының ең жоғары қуатты өнеркәсіптік қосылымы, ол айтарлықтай қуат беру қоршаған ортаны қорғаумен бірге болуы керек қолданбаларға арналған. Бұл бұрандалы дөңгелек қосқыш 25 мм берік интерфейсті IP67/IP68 стандартты тығыздағышпен біріктіреді, бұл оны ауыр жүкті жабдыққа, мотор қосылымдарына, қуат тарату жүйелеріне, EV зарядтау инфрақұрылымына және ылғал, шаң және діріл тұрақты қиындықтар болатын жаңартылатын энергия қондырғыларына қолайлы етеді.
2-ден 12-ке дейінгі конфигурацияларда қол жетімді, оның ішінде гибридті қуат сигналының нұсқалары 5, 3+9 бір корпустағы төмен вольтты сигнал контактілерімен жоғары токты қуат контактілерін біріктіретін M25 сериясы жоғары қуатты қолданбалардың кең ауқымын қолдайды.
Контактілер жезден таңдамалы алтын жалатылған, жүздеген жұптасу циклдерінде төмен және тұрақты жанасу кедергісін сақтай отырып өңделеді. Қолдау көрсетуге болатын максималды ток - бір контакт үшін 30А.
Reunion M25 сериясын тігінен біріктірілген процесс — дәл өңдеуден автоматтандырылған құрастыру және 100% электрлік сынақ арқылы шығарады. Дәнекерленген панельдік және кабельдік орнату нұсқаларында қол жетімді.
| Ерекшелік | Пайда |
| 30А дейін ағымдағы рейтингтер | M сериясындағы ең жоғары қуат жүктемелерін өңдейді — ауыр қозғалтқыштарға, электр зарядтағыштарына және өнеркәсіптік қуатты таратуға жарамды. |
| IP67 су өткізбейтін | Шаңға, уақытша суға түсуге және ұзартылған суға төзеді — сыртқы және жууға арналған орталар үшін сенімді. |
| Гибридті 3+2, 3+5 ,3+9Pin опциялары | Жоғары ток қуат түйреуіштерін (20А дейін) төмен вольтты сигнал түйреуіштерімен бір қосқышта біріктіреді — кабель санын және панельдік кеңістікті азайтады. |
| Бұрандалы құлыптау механизмі | Дірілге төзімді жұптау — ауыр техниканың қозғалысы мен термиялық циклден босап кетуді болдырмайды. |
| Алтын жалатылған жезден жасалған контактілер | Төмен жанасу кедергісі (≤3mΩ) және коррозиядан қорғау — ылғалды және сыртқы ортада өнімділікті сақтайды. |
| Жоғары температуралы термопластикалық изолятор | -40°C-тан +105°C-қа дейінгі жұмыс — төтенше өндірістік және сыртқы температура жағдайларын қамтиды. |
| Толығымен пластикалық корпус | Жоғары температуралы термопластикалық материалдар-Қатты орталар үшін қолайлы |
| Бірнеше тоқтату опциялары | Дәнекерлеу, дәнекерлеу — әртүрлі құрастыру әдістеріне бейімделеді. |
| Параметр | 2 істікшелі | 3 істікшелі | 4 істікшелі | 5 істікшелі | 6 істікшелі | 3+2 істікшелі | 3+5 істікшелі | 3+9 істікшелі |
| Кернеу рейтингі | 250В | 250В | 250В | 250В | 250В | 250В/50В | 250В/50В | 250В/50В |
| Ағымдағы рейтинг | 30А | 30А | 20А | 20А | 15А | 20A+10A | 20A+5A | 20A+5A |
| Сым бөлімі | 0,75-4,0 мм² | 0,75-4,0 мм² | 0,5-2,5 мм² | 0,5-2,5 мм² | 0,25-1,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² |
Жұмыс температурасы:-40°C ~ +105°C
Қорғау рейтингі:IP65 / IP67 / IP68 (біріктірілген жағдай)
Корпус материалы:Жоғары температуралы термопластик
Байланыс материалы:Алтын жалатылған жез
Байланыс кедергісі:≤3мОм
Жұптасу циклдері:≥500
Тұтанғыштық рейтингі:UL 94 V-0
Барлық материалдар RoHS сәйкес
| Аспект | Reunion M25 сериясы | Премиум еуропалық M25 брендтері | Төмен құны брендсіз M25 |
| Бағасы | Көлемге қолайлы баға | 3-4 есе жоғары | Алдын ала арзанырақ |
| Ағымдағы рейтинг | 30А дейін | Әдеттегі 25А дейін | Өзгермелі, жиі шамадан тыс |
| Гибридті опциялар | 3+2, 3+5,3+9 – стандартты | Шектеулі | Ұсынылмаған |
| IP67 тексеру | Пакеттік батыру арқылы сыналған | Пакеттік сыналған | Тексерілмеген |
| 100% электрлік сынақ | Әрбір бірлік | Үлгіге негізделген | Кездейсоқ немесе жоқ |
| Алтын жалату | стандартты | ≥0,2-0,4µm | Жұқа немесе жоқ |
| Бақылау мүмкіндігі | Шайырдан дайын қосқышқа дейін қадағаланатын ERP | Иә | Жоқ |
| Тоқтау | 12-15 күн | 4-8 апта | Болжау мүмкін емес |
| MOQ теңшеу | Төмен (100 дана) | Жоғары (500+) | Ұсынылмаған |
| Техникалық көмек | 10 адамнан тұратын инженерлік топтың 24 сағаттық жауабы | Жақсы, бірақ баяу | Шектеулі |
| ISO сертификаттары | 9001, 14001, 13485 | Әдетте 9001 | Әдетте ешқандай |
Реюнионның артықшылығы: Сіз құжатталған IP67 пломбасын, гибридті қуат сигналының конфигурацияларын және 30А-ға дейінгі ток рейтингтерін аласыз - барлығы еуропалық брендтердің жоғары құнынсыз үнемді бағамен.
| Сертификаттау | Қолдану аясы |
| ISO 9001:2015 | Сапа менеджменті — дизайн, өндіріс және сатудан кейінгі қызмет көрсету. |
| ISO 14001:2015 | Қоршаған ортаны басқару — расталған қалдықтарды азайту және тұрақты тәжірибе. |
| ISO 13485: 2016 | Медициналық құрылғының сапасын басқару — диагностика немесе бақылау жабдығында қолданылатын M25 үшін қолданылады. |
| UL танылды | Солтүстік Америка нарықтары үшін құрамдас деңгейдегі қауіпсіздік сертификаты. |
| RoHS | Қауіпті заттарды шектеу — ЕО директивасына сәйкестік. |
| Қарастыру | M20 | M25 |
| Максималды ток | 20А | 30А |
| Механикалық беріктік | Стандартты | Неғұрлым берік — үлкенірек қабық, қалың қабырғалар |
| Кабель сыйымдылығы | 2,0 мм² дейін | 4,0 мм² дейін |
| Панель кеңістігі | Неғұрлым ықшам | Үлкенірек кесуді қажет етеді |
| Гибридті опциялар | Жоқ | 3+2, 3+5,3+9 |
M25 таңдаңыз:
Ауыр жүкті қолданбалар үшін сізге максималды механикалық беріктік қажет.
Қолданбаңыз үлкенірек кабельдерді немесе жоғары механикалық кернеуді қамтиды.
Қолғапты қолдармен оңай ұстау үшін сізге ең үлкен қабық қажет.
Панель кеңістігі 25 мм үлкенірек кесуге мүмкіндік береді.
Қашан M20 таңдаңыз панель кеңістігі шектеулі немесе қолданба қосымша механикалық беріктікті қажет етпейді.
Иә— M25 сериясы EV зарядтау инфрақұрылымы үшін өте қолайлы, әсіресе:
Айнымалы ток зарядтау станциялары.
Борттық зарядтағыштар (орташа тұрақты токтар).
Батареяны басқару жүйесінің интерфейстері (қуат + сигнал).
M25-тің 30А ток рейтингі, IP67 тығыздағыштары және гибридті қуат сигналының конфигурациялары оны көптеген EV зарядтау қолданбалары үшін практикалық таңдау етеді. Тұрақты токты жылдам зарядтау (100А+) үшін жоғары ток тұрақты ток қолданбалары үшін арнайы әзірленген үлкенірек өнеркәсіптік қосқыштарды ұсынамыз.
IP67 пломбасына қол жеткізу және қолдау үшін Reunion келесілерді ұсынады:
Жұптастыру моменті – О-сақина панельдің бетіне тигенше муфта гайкасын қолмен қатайтыңыз, содан кейін бұрау кілтін пайдаланып 1,2-1,5 Нм қосымша момент қолданыңыз. 1,8 Нм аспаңыз.
O-сақина тексеру – Деформация, жарықтар немесе қатаю көрінсе, тығыздағыш сақинаны ауыстырыңыз.
Ауыстыру кестесі – Қажетті қолданбалар үшін (күнделікті жуу, сыртқы экспозиция) тығыздағыш сақиналарды жыл сайын ауыстырыңыз. Стандартты өндірістік орталар үшін 2-3 жыл сайын.
Кабельдің иілу радиусы– Коннектордың кірісінде ең аз 5× кабель диаметрін сақтаңыз.
Кабельді бағдарлау– Сыртқы/жуу қолданбалары үшін тығыздағыш интерфейсінің жанында сұйықтық жиналуын болдырмау үшін кабель шығысын төмен қарай бағыттаңыз.
