КездесужеткізедіM12 сериялы өнеркәсіптік су өткізбейтін қосқышталап етілетін өндірістік орталарда сенімді электр қосылымдарын іздейтін өндірушілер үшін. Үйлесімді автоматтандыру, сезу және басқару жүйелеріне арналған бұл қосқыштар сериясы жабдықтың тұрақты жұмысын қолдау үшін ықшам орнатудың, қауіпсіз бұрандалы муфтаның және үлгіге тәуелді қоршаған ортаны қорғаудың практикалық үйлесімін ұсынады.
Мақаланың қысқаша мазмұны:Өнеркәсіптік қосылым машинаның жұмыс уақытына, сигнал дәлдігіне және техникалық қызмет көрсету шығындарына әсер етеді. M12 сериялы өнеркәсіптік су өткізбейтін қосқыш сенсорларды, жетектерді, басқару блоктарын және өнеркәсіптік байланыс жабдығын қосу үшін кеңінен қолданылады. Коннектор кодтауын, контакт конфигурациясын, кіруден қорғауды, кабель құрылысын және электрлік көрсеткіштерді түсіну инженерлерге дұрыс шешімді таңдауға көмектеседі. Бұл мақалада бизнеске негізделген қосқыш шешімдерін қабылдауға көмектесетін жұмыс принциптері, негізгі техникалық сипаттамалар, салалық қолданбалар, орнату тәжірибелері және сатып алу туралы ойлар зерттеледі.
1. Өнеркәсіптік байланыс неге маңызды?
2. M12 қосқышы немен ерекшеленеді?
3. Қандай дизайн мүмкіндіктері практикалық артықшылықтар береді?
4. Қандай техникалық сипаттамаларды бағалау керек?
5. M12 қосқыштары қай салаларға пайда әкеледі?
6. Сатып алушылар M12 қосқышының жеткізушісін қалай бағалауы керек?
7. Қандай тәжірибелер қосқыштың қызмет ету мерзімін ұзартуға көмектеседі?
Заманауи өнеркәсіптік құрал-жабдықтар электр қуаты мен сигналдардың өзара байланысты құрамдас бөліктері арасындағы дәл берілуіне байланысты. Датчиктер жұмыс деректерін жинайды, жетектер командаларды орындайды, ал контроллерлер машина қозғалысын үйлестіреді. Осы жүйедегі әрбір қосылым жалпы өнімділікке ықпал етеді.
Діріл кезінде босайтын, ылғалдың электр контактілеріне жетуіне мүмкіндік беретін немесе тұрақты контактіні сақтай алмайтын қосқыш өндірісті тоқтатып, ақауларды жоюды қиындатады. Автоматтандырылған өндірісте тіпті шамалы қосылым ақаулығы күтпеген тоқтап қалуға, қайталанатын техникалық қызмет көрсетуге немесе сенсордың дәл емес көрсеткіштеріне әкелуі мүмкін.
Сондықтан өнеркәсіптік қосқыштар бір уақытта бірнеше талаптарды қанағаттандыруы керек:
M12 қосқыш пішімі ықшам дөңгелек дизайн және бұрандалы муфта жүйесі арқылы осы қажеттіліктердің көпшілігін шешеді. Қолданба үшін дұрыс үлгі таңдалғанда, ол инженерлерге ұйымдасқан, техникалық қызмет көрсететін және сенімді өнеркәсіптік сым жүйелерін құруға көмектесе алады.

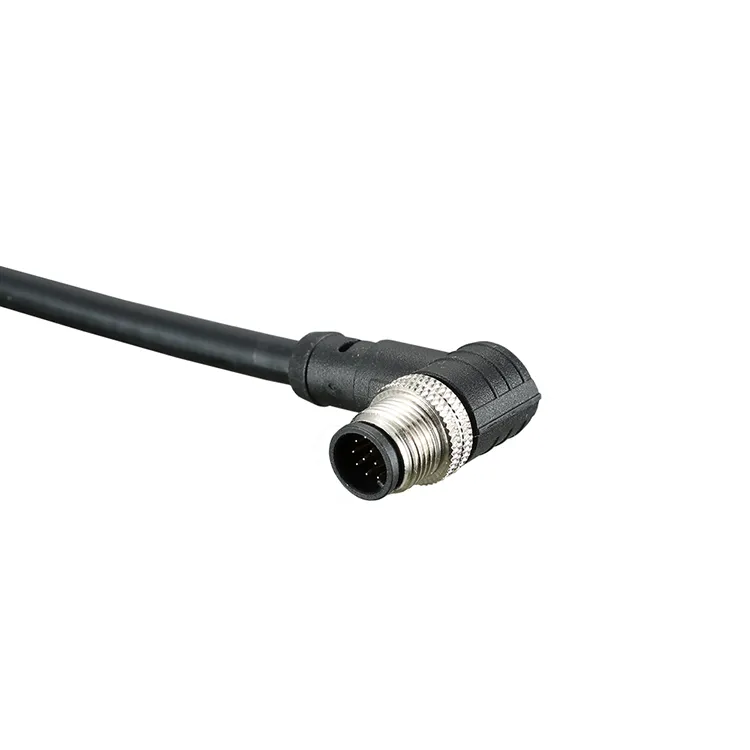

M12 белгісі номиналды 12 мм бұрандалы муфтасы бар қосқыш интерфейсіне қатысты. Оның ықшам өлшемдері оны орнату кеңістігі шектеулі, бірақ қауіпсіз электр қосылымы маңызды болып қалатын далалық құрылғылар мен машиналар үшін өте пайдалы етеді.
Тек сыртқы түрі үшін таңдалған қосқыштан айырмашылығы, M12 өнімі оның толық конфигурациясына сәйкес бағалануы керек. Әртүрлі үлгілерде әртүрлі түйреуіштер саны, кодтау реттеулері, контакт тағайындаулары, кабель түрлері және электрлік өнімділік рейтингтері болуы мүмкін.
Арнайы өнімге байланысты қол жетімді конфигурациялар түзу қосқыштарды, тік бұрышты қосқыштарды, кабельге орнатылған ашаларды және панельге орнатылған розеткаларды қамтуы мүмкін. Тікелей дизайн қол жетімді орнату нүктелеріне сәйкес келуі мүмкін, ал тік бұрышты дизайн шектеулі кеңістіктердегі кабельді тазартуға көмектеседі.
Кейбір M12 конфигурациялары сенсор мен жетек сигналдарына арналған, ал басқа кодтау жүйелері белгілі бір өнеркәсіптік байланыс немесе қуат қолданбаларын қолдайды. Бұл нұсқаларды бір-бірін алмастыратын ретінде қарастыруға болмайды. Инженерлер жабдықты қосар алдында түйреуіштердің орналасуын, кодтауын, кернеуін, ток және интерфейс талаптарын тексеруі керек.
Су өткізбейтін M12 коннекторлары сыртқы ластаушы заттардың түсуін шектеу үшін тиісті корпусты, тығыздағышты және кабельді енгізу қондырғыларын пайдаланады. Қорғау деңгейі үлгіге және орнату жағдайына байланысты өзгереді. Мысалы, IP67 стандартты жинақтау дұрыс құрастырылған және көрсетілгендей пайдаланылған жағдайда, анықталған сынақ жағдайларында шаң өткізбейтін қорғаныс және уақытша батыру үшін жасалған.
Өнімге арналған конфигурациялар мен қолжетімді опциялар үшін Reunion M12 сериялы өнеркәсіптік су өткізбейтін қосқыш өнімінің бетін қараңыз.
Өнеркәсіптік машиналарда көбінесе шектеулі аумақта көптеген сенсорлар мен басқару компоненттері болады. M12 пішін факторы сым орналасуларын жеңілдетуге және қажетсіз орнату орнын азайтуға көмектесетін ықшам қосылым интерфейсін қамтамасыз етеді.
Бұл әсіресе конвейерлік жүйелерде, роботтық жабдықта, орау машиналарында және бірнеше далалық құрылғылар жалпы басқару архитектурасына қосылған бөлінген автоматтандыру қондырғыларында пайдалы болуы мүмкін.
Бұрандалы қосылым қарапайым жабдық жұмысы кезінде біріктіру интерфейсін сақтауға көмектеседі. Тиісті түрде бекітілмеген қосылыммен салыстырғанда, дұрыс жиналған бұрандалы муфта әдеттегі қозғалыс пен дірілден болатын кездейсоқ ажыратуды азайтады.
Дегенмен, қосылымды әрқашан өндірушінің нұсқауларына сәйкес қатайту керек. Шамадан тыс қатайту қосқышты зақымдауы мүмкін, ал жеткіліксіз қатайту механикалық қауіпсіздікті немесе тығыздау өнімділігін бұзуы мүмкін.
Тиісті тығыздағыш компоненттер электр контактілерін шаң мен ылғалдан қорғауға көмектеседі. Бұл өндірістік процестерге, тазалау алаңдарына, сыртқы машиналарға және қоршаған ортаға әсер етуі мүмкін басқа орындарға жақын орнатылған жабдық үшін маңызды.
Қорғаныс біріктіру интерфейсін, кабель кірісін, монтаждауды және тығыздағыштардың күйін қоса алғанда, толық жинаққа байланысты. Жалғыз «су өткізбейтін» деген сөзге емес, коннекторды нақты жұмыс ортасына сәйкес таңдау керек.
Әртүрлі кабельдік материалдар мен контактілер M12 қосқышын жабдықтың нақты талаптарына сәйкестендіруге мүмкіндік береді. Модельге байланысты сатып алушыларға кабельдің икемділігін, тозуға төзімділігін, өткізгіш өлшемін, экрандауды, контактілерді жабуды және орнату бағытын бағалау қажет болуы мүмкін.
Үйлесімді, стандартталған қосқыш интерфейстерін пайдалану компоненттерді ауыстыруды және ақауларды оқшаулауды оңайырақ етеді. Сымдар құжаттамасы, түйреуіштерді тағайындау және ауыстыру бөлшектерінің нөмірлері дәл сақталған жағдайда техниктер қосылу нүктелерін оңай анықтай алады.
Жалғыз сыртқы түрі немесе жіп өлшемі бойынша қосқышты таңдау жеткіліксіз. Сатып алу тобы өндірушінің жарияланған техникалық сипаттамаларын мақсатты қолданбаның электрлік, механикалық және экологиялық талаптарымен салыстыруы керек.
Келесі кестеде M12 су өткізбейтін қосқышты қарап шығу кезінде бағаланатын негізгі параметрлер көрсетілген. Нақты мәндер таңдалған үлгінің ағымдағы деректер парағымен салыстырылуы тиіс.
| Техникалық сипаттама | Нені тексеру керек | Неліктен маңызды |
|---|---|---|
| Қосқыш интерфейсі | M12 бұрандалы муфта және біріктіру конструкциясы | Жабдықпен механикалық үйлесімділікті қамтамасыз етеді. |
| PIN конфигурациясы | Контактілер саны және пин тағайындау | Дұрыс сымдарды және сигнал беруді қолдайды. |
| Кодтау | A-кодталған, D-кодталған, X-кодталған немесе басқа көрсетілген түр | Тағайындалған интерфейсті анықтауға және үйлеспейтін қосылымдарды болдырмауға көмектеседі. |
| Номиналды кернеу | Өндіруші көрсеткен жұмыс кернеуі | Электр жүйесіне және қолданыстағы қауіпсіздік талаптарына сәйкес болуы керек. |
| Номиналды ток | Таңдалған конфигурация үшін ағымдағы рейтинг | Коннектордың электрлік шектен тыс жұмыс істеуін болдырмауға көмектеседі. |
| Кіруден қорғау | Міндетті IP рейтингі және құрастыру шарттары | Болжалды шаң мен ылғалдың әсеріне жарамдылығын анықтайды. |
| Жұмыс температурасы | Белгіленген ең төменгі және максималды температуралар | Қоршаған ортаның өзгеруі жағдайында өнімділікті сақтауға көмектеседі. |
| Байланыс материалы | Негізгі материал және контактілі жабын | Электрлік контактінің өнімділігіне және тозуға немесе коррозияға төзімділігіне әсер етеді. |
| Кабель құрылысы | Өткізгіш өлшемі, күртеше материалы, ұзындығы және экрандауы | Орнату, икемділік және қоршаған орта талаптарын қолдайды. |
| Механикалық төзімділік | Жұптасу циклінің рейтингі және ілінісу талаптары | Техникалық қызмет көрсетуге және қайталанатын қосылымға жарамдылығын бағалауға көмектеседі. |
Таңдау туралы маңызды ескерту:M12 сериясындағы әрбір қосқыш бірдей кернеуді, токты, түйреуіштер санын, кодтауды, температура диапазонын немесе IP рейтингін қолдайды деп ойламаңыз. Мысалы, төрт істікшелі сенсор қосқышы мен жоғары жылдамдықты деректер қосқышы M12 белгілеуін ортақ пайдаланғанымен, айтарлықтай әртүрлі электр талаптары болуы мүмкін.
Тапсырыс бермес бұрын нақты бөлшек нөмірін, өлшем сызбасын, электр схемасын және тиісті сынақ деректерін сұраңыз. Бұл құжаттар қосқыштың жүйе талаптарына сәйкес келетінін растауды жеңілдетеді.
Автоматтандырылған өндірістік желілер жабдықты бақылау және машина жұмысын үйлестіру үшін сенсорларға, жетектерге және бөлінген басқару модульдеріне сүйенеді. Қолайлы M12 қосқыштары далалық құрылғылар үшін практикалық қосылым нүктелерін қамтамасыз етеді және машина сымдарын ұйымдастыруға көмектеседі.
Робототтық ұяшықтар мен орау жабдығында қозғалатын жинақтар, ықшам сенсорлық қондырғылар және кабельді бағыттайтын шектеулі кеңістік болуы мүмкін. Әртүрлі қосқыш бағдарларының және кабель конфигурацияларының болуы инженерлерге қол жетімді қосылымдарды жобалауға көмектеседі. Динамикалық қолданбалар әлі де нақты қозғалыс және иілу жағдайларына есептелген кабель мен қосқыш жинақтарын қажет етеді.
Үйлесімді M12 кодтау нұсқалары таңдалған өнеркәсіптік желі қолданбаларында пайдаланылады. Дұрыс үлгі байланыс стандартына, қажетті деректер жылдамдығына, түйреуіш тағайындалуына, экрандаудың орналасуына және желілік жабдық интерфейсіне байланысты.
Сыртқы сенсорлар мен бақылау құрылғылары жаңбырға, шаңға, температураның өзгеруіне және басқа да қоршаған ортаға әсер етуі мүмкін. Сәйкес номиналды M12 қосқышы оның сипаттамаларына сәйкес толық жинақ орнатылған кезде электр интерфейсін қорғауға көмектеседі.
Таңдалған көлік жүйелері мен өнеркәсіптік көліктер сенсорлар мен басқару құрылғыларын байланыстыру үшін дөңгелек қосқыштарды пайдаланады. Бұл қолданбалар үшін дизайнерлер дірілді, кабель қозғалысын, температураның ауытқуын, сұйықтықтың әсерін және кез келген салаға тән біліктілік талаптарын ескеруі керек.
Барлық осы секторлар бойынша ең жақсы қосқыш ең жоғары номиналды рейтингі немесе сатып алу бағасы ең төмен үлгі емес, нақты жұмыс шарттарына сәйкес келетіні болып табылады.
Жеткізушіні таңдау бастапқы сатып алу құнынан көбірек әсер етеді. Өнімнің бірізділігі, техникалық қолдау, құжаттама, өндірісті жоспарлау және байланыс барлығы жобаның уақыт кестесіне және ұзақ мерзімді техникалық қызмет көрсетуге әсер етуі мүмкін.
Кездесу сияқты жеткізушіні бағалау кезінде сатып алу топтары келесі тармақтарды қарастырып, қажетті өнім конфигурациясына қандай қызметтердің қолданылатынын растауы керек.
Үлкенірек сатып алу жобалары үшін сатып алушылар жаппай тапсырыс бергенге дейін үлгілер мен спецификацияларды бекіту процесін құруы керек. Бекітілген бөлік нөмірін және қайта қарауды құжаттау тексерілген конфигурациядан ерекшеленетін қосқышты алу қаупін азайтуға көмектеседі.
Қол жетімді өнім туралы ақпаратты қарау үшін Reunion өнеркәсіптік су өткізбейтін қосқыш бетіне кіріп, техникалық талаптарыңызды жеткізушіге тікелей хабарлаңыз.
Электр тұрақтылығын сақтау және қоршаған ортаны қорғау үшін дұрыс орнату өте маңызды. Құрастыру немесе пайдалану кезінде оның контактілері, жіптері, кабелі немесе тығыздағыштары зақымдалған болса, тіпті жоғары сапалы қосқыш мерзімінен бұрын істен шығуы мүмкін.
Тексеру жиілігі жұмыс ортасының ауырлығын көрсетуі керек. Жиі жууға, химиялық заттарға, күшті дірілге немесе үздіксіз қозғалысқа ұшырайтын қосқыштар қосымша назар аударуды қажет етуі мүмкін. Әрқашан өндірушінің нұсқауларын және жабдықтың техникалық қызмет көрсету жоспарын орындаңыз.
Оның негізгі мақсаты - сенсорларды, жетектерді, басқару жабдығын және таңдалған байланыс жүйелерін қоса, үйлесімді өнеркәсіптік құрылғылар үшін ықшам электр қосылымын қамтамасыз ету. Модельге байланысты қоршаған ортаны тығыздау қосылымды шаң мен ылғалдан қорғауға көмектеседі.
Жоқ. Қорғау көрсеткіштері үлгіге және құрастыру дизайнына байланысты өзгереді. Сатып алушылар өнімнің нақты деректер парағын тексеріп, рейтингтің біріктірілген қосқышқа, біріктірілмеген қосқышқа немесе белгілі бір орнату жағдайына қатысты екенін растауы керек.
A-кодталған және D-кодталған қосқыштар әртүрлі тағайындалған қолданбалар үшін әртүрлі кілттер мен контактілерді пайдаланады. A-кодталған нұсқалар әдетте сенсорлар мен жетектер үшін пайдаланылады, ал D-кодталған нұсқалар белгілі бір өнеркәсіптік Ethernet қолданбаларымен байланысты. Нақты үйлесімділік тиісті хаттамамен, пин тағайындауымен және жабдық құжаттамасымен тексерілуі керек.
Иә, таңдалған қосқыш пен толық кабель жинағы күтілетін сыртқы жағдайларға сәйкес бағаланған жағдайда. Орнатпас бұрын сатып алушылар кіруден қорғауды, температура диапазонын, ультракүлгін сәулеленуді, коррозия қаупін, кабельдік күртешенің беріктігін және орнату тәртібін бағалауы керек.
Жұптастыру интерфейсін, кодтауды, түйреуіштер санын, электрлік көрсеткіштерді, байланыс талаптарын, кабель сипаттамаларын және қоршаған орта жағдайларын анықтаудан бастаңыз. Бұл талаптарды өндірушінің деректер парағымен салыстырыңыз және қандай да бір параметр белгісіз болса, техникалық растауды сұраңыз.
Қажетті қосқыш түрін, ер немесе әйел интерфейсін, кодтауды, түйреуіш санын, кабель ұзындығын, өткізгіш өлшемін, кернеу мен ток талаптарын, қорғаныс дәрежесін, болжалды мөлшерді және кез келген қол жетімді сызбаларды немесе фотосуреттерді қосыңыз. Айқын спецификациялар жеткізушіге үйлесімділікті бағалауға және неғұрлым сәйкес баға ұсынысын беруге көмектеседі.
M12 сериялы өнеркәсіптік су өткізбейтін қосқыш заманауи автоматтандыру, өнеркәсіптік зондтау, машиналар және таңдалған байланыс жүйелері үшін жан-жақты қосылым опциясын ұсынады. Оның ықшам форматы мен бұрандалы муфтасы ұйымдастырылған сымдарды және қауіпсіз қосылымдарды қолдай алады, ал сәйкес тығыздау және кабель конфигурациялары талап етілетін жұмыс орталарын шешуге көмектеседі.
Сәтті таңдау M12 интерфейсінің өзіне ғана байланысты. Электрлік көрсеткіштер, кодтау, түйреуіштерді тағайындау, қоршаған ортаны қорғау, кабель құрылысы және орнату талаптарының барлығы жоспарланған қолданбаға сәйкес тексерілуі керек. Техникалық сипаттаманы мұқият қарап шығу үйлесімділік мәселелерін азайтады, техникалық қызмет көрсету тиімділігін арттырады және жабдықтың сенімдірек жұмысына қолдау көрсетеді.
Кездесу өнеркәсіптік қосылым компоненттерін бағалайтын кәсіпорындарға арналған M12 сериялы өнеркәсіптік су өткізбейтін қосқыш шешімін ұсынады. Жаңа техника жасап жатырсыз ба, қосалқы бөлшектерді іздеп жатырсыз ба немесе реттелетін кабель қосылымын жоспарлап жатсаңыз да, сатып алмас бұрын өнім мәліметтерін қарап шығыңыз және қолданбаға қойылатын талаптарды дайындаңыз.Бізбен хабарласыңықосқыштың сипаттамаларын талқылау, өнімнің үйлесімділігін растау және жобаңызға бейімделген баға ұсынысын сұрау үшін.
