Мақаланың қысқаша мазмұны:Өнеркәсіптік Ethernet желілері автоматтандыруда, машинаны көруде, бақылауда, жарықдиодты жүйелерде және смарт жабдықта маңыздырақ бола бастағандықтан, қосқыш сенімділігі деректер тұтастығына және жүйенің жұмыс уақытына тікелей әсер етеді.КездесуныңRJ45 сигнал қосқышытаныс RJ45 интерфейсін өнеркәсіптік деңгейдегі механикалық қорғаныспен, икемді орнату конфигурацияларымен және сенімді электр өнімділігімен біріктіреді. 10 Гбит/с дейінгі деректер жылдамдығына, CAT5e арқылы CAT7 кабельдеріне, IP50/IP67 қорғау опцияларына және кем дегенде 2000 жұптастыру цикліне қолдау көрсете отырып, ол қарапайым коммерциялық RJ45 қосқыштары қоршаған ортаның жеткілікті беріктігін немесе ұзақ мерзімді тұрақтылықты қамтамасыз ете алмайтын қолданбаларға арналған.

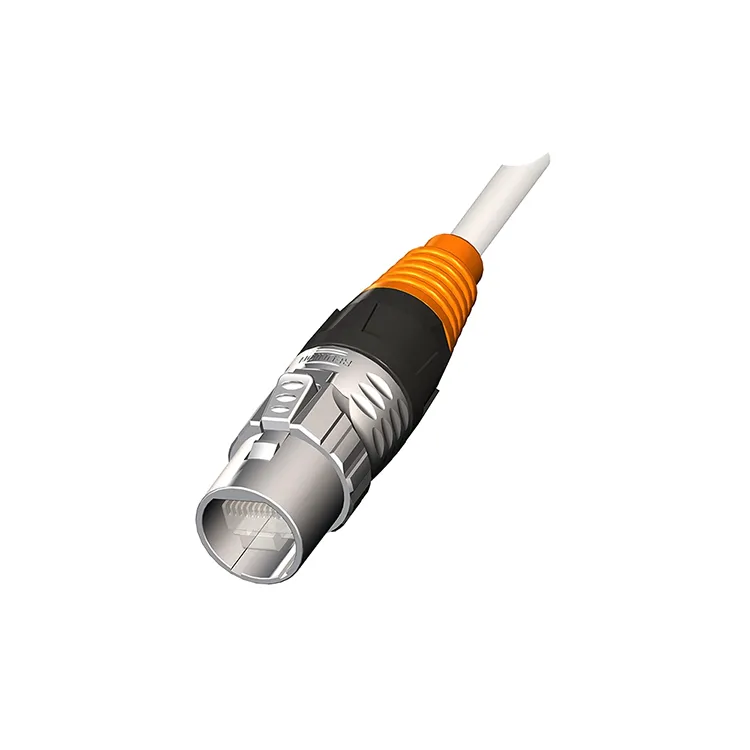

АнRJ45 сигнал қосқышыжелі жабдығы, кабельдер, басқару жүйелері және өнеркәсіптік құрылғылар арасында сенімді физикалық байланыс орнатуға арналған Ethernet байланысының құрамдас бөлігі. Кәдімгі RJ45 қосқыштары кеңселерде және коммерциялық желілерде кеңінен пайдаланылғанымен, өнеркәсіптік қолданбалар жиі қосқыштарды дірілге, ылғалға, шаңға, температураның өзгеруіне, қайталанатын жұптасуға және механикалық кернеуге ұшыратады.
Осы себепті өнеркәсіптік RJ45 конструкциялары әдетте механикалық қорғанысқа, құлыптау механизмдеріне, тығыздауға, материалды таңдауға және ұзақ мерзімді электр тұрақтылығына көбірек көңіл бөледі. Reunion шешімі стандартты RJ45 интерфейсін өнеркәсіптік бағытталған құрылыспен біріктіреді, соның ішінде зауыттық автоматтандыру, машинаны көру, сыртқы бақылау, жарықдиодты дисплейлер және өнеркәсіптік байланыс жүйелері.
Қосқыш PROFINET, EtherNet/IP, EtherCAT және стандартты TCP/IP сияқты желілер арқылы Ethernet байланысын қолдайды. Конфигурацияға байланысты оны кабельдік орнату, панельдік орнату немесе ПХД орнату опцияларымен қамтамасыз етуге болады, бұл инженерлерге қосқышты әртүрлі жабдық құрылымдарына біріктіруді жеңілдетеді.
Өнеркәсіптік орталарда қолданылатын Ethernet желілері әдеттегі кеңсе желілерінен басқа талаптарға ие. Басқарылатын АТ бөлмесінің ішіне орнатылған қосқыш су, май, діріл, шаң немесе қайталанатын механикалық қозғалысты сирек кездестіруі мүмкін. Керісінше, өнеркәсіптік байланыс интерфейсін басқару шкафтары, роботтық ұяшықтар, өндірістік машиналар, сыртқы жабдық немесе тексеру жүйелеріне орнатуға болады.
Сондықтан сенімді өнеркәсіптік қосқыш бірнеше практикалық мәселелерді шешуі керек:
Бұл факторлар Ethernet байланысы машинаны басқаруға, нақты уақыттағы деректер алмасуға, камера байланысына немесе жабдықты қашықтан бақылауға жауапты болғанда маңызды болады.
Жақсы жобаланған өнеркәсіптік қосқыш электрлік өнімділікті, механикалық төзімділікті және орнату ыңғайлылығын теңестіруі керек. Reunion RJ45 сигнал қосқышы Ethernet қолданбаларын талап ететін бірнеше мүмкіндіктерді қамтиды.
| Ерекшелік | Кездесу RJ45 сигнал қосқышы | Инженерлік артықшылық |
|---|---|---|
| Деректер жылдамдығы | 10 Гбит/с дейін | Жоғары жылдамдықты Ethernet байланысын қолдайды |
| Тұрғын үй | Мырыш қорытпасы, PA6 қосымша | Механикалық қорғаныс пен конфигурацияның икемділігін қамтамасыз етеді |
| Қорғау | IP50 / IP67 біріктірілген кезде | Әртүрлі орта жағдайларына қолайлы |
| Жұптасу циклдері | ≥2000 | Қайталанатын техникалық қызмет көрсетуді және жабдыққа қызмет көрсетуді қолдайды |
| Жұмыс температурасы | -40°C және +85°C | Кең өндірістік температуралық жағдайларға қолайлы |
| Кабельден шығу | 180° түзу / 90° тік бұрыш | Ықшам жабдықта орнату икемділігін жақсартады |
| Тоқтату | Дәнекер шыныаяқ немесе IDC | Әртүрлі өріс және құрастыру талаптарын қолдайды |
Бір көрнекті дизайн ерекшелігі - жылдам бұрылысты құлыптау жүйесі. Қарапайым үйкеліс интерфейсімен салыстырғанда, арнайы құлыптау механизмі діріл немесе қайталанатын қозғалыс күтілетін жерде қосымша қосылым қауіпсіздігін қамтамасыз ете алады.
Ethernet қосқышын таңдау сыртқы түрінен емес, желінің электрлік және қоршаған ортаны қорғау талаптарынан басталуы керек. Инженерлер беру жылдамдығын, кедергіні, жанасу кедергісін, жұмыс температурасын, қорғаныс деңгейін, кабельдің үйлесімділігін және механикалық конфигурацияны бағалауы керек.
| Техникалық сипаттама | Қайта қосылудың әдеттегі құны | Неліктен маңызды |
|---|---|---|
| Сипаттамалық кедергі | 100 Ом ± 5% | Сәйкес дифференциалды сигнал әрекетін сақтауға көмектеседі |
| Ағымдағы рейтинг | Әр контакт үшін 1,5 А | Үздіксіз контактілі ток мүмкіндігін анықтайды |
| Кернеу рейтингі | 50 В | Белгіленген жұмыс кернеуін анықтайды |
| Байланыс кедергісі | ≤10 мΩ бастапқы | Төменгі кедергі тұрақты электрлік контактіні қолдайды |
| Оқшаулау кедергісі | 500 В тұрақты токта ≥500 МΩ | Оқшаулау өнімділігін көрсетеді |
| Кабельдік үйлесімділік | CAT5e / CAT6 / CAT6a / CAT7 | Ethernet жүйесінің дизайнына икемділік береді |
| Жұмыс температурасы | -40°C және +85°C | Қажетті температуралық орталарды қолдайды |
Жоғары жылдамдықты жүйелер үшін инженерлер кірістіру жоғалуын, қайтару жоғалуын, кабель құрылысын, экрандау стратегиясын, жерге қосуды және толық беру арнасын қарастыруы керек. Коннектор өнімділігін кабельге, тоқтату әдісіне және желі архитектурасына тәуелсіз бағалау мүмкін емес.
Кездесу CAT5e, CAT6, CAT6a және CAT7 кабельдеріне, соның ішінде көрсетілген AWG 26–22 диапазонындағы тізбекті немесе тұтас өткізгіштерге қолдау көрсетеді. Бұл қосқышты стандартты Ethernet инфрақұрылымы үшін де, өнімділігі жоғары өнеркәсіптік байланыс жүйелері үшін де қарастыруға мүмкіндік береді.
Ethernet әмбебаптығы RJ45 интерфейстерін көптеген өнеркәсіптік және коммерциялық жүйелерге қатысты етеді. Бекітілген нұсқасы коннектор қоршаған орта немесе механикалық кернеулерге төтеп беруі керек болса, әсіресе пайдалы болады.
Автоматтандырылған өндірістік желілер PLC, контроллер, сенсорлар, дискілер, өнеркәсіптік компьютерлер және басқа желілік жабдықтар арасындағы байланысқа байланысты. Тұрақты Ethernet интерфейсі үздіксіз жұмыс кезінде тұрақты қосылымдарды сақтауға көмектеседі.
Өнеркәсіптік камералар кескін деректерінің айтарлықтай көлемін жасай алады. Сондықтан жоғары жылдамдықты Ethernet қосылымы камералар, өнеркәсіптік компьютерлер және басқару жүйелері арасында тексеру ақпаратын тасымалдау үшін маңызды.
Сыртқы бақылау жабдығы жаңбыр, шаң, температураның өзгеруі және физикалық әсер етуі мүмкін. Сәйкес IP рейтингі қосқышы Ethernet интерфейсінде қосымша қорғауды қамтамасыз ете алады.
Үлкен жарықдиодты дисплейлер мен кәсіби жарықтандыру жабдықтары жиі сенімді басқаруды және деректер байланысын қажет етеді. Иілгіш кабель шығыстары және қауіпсіз құлыптауы бар қосқыш кеңістік шектеулі жабдықта орнатуды жеңілдетеді.
Басқару шкафтарында шектеулі аумақта бірнеше байланыс интерфейстері болуы мүмкін. Панельдік орнату және PCB орнату конфигурациялары жабдық өндірушілері мен жүйелік интеграторлар үшін қосымша біріктіру опцияларын қамтамасыз етеді.
Өнеркәсіптік Ethernet қосқышын алу кезінде сатып алушылар жеке өнімдерді салыстыру алдында қолданбаны анықтауы керек. Келесі бақылау тізімі таңдауды қысқартуға көмектеседі:
Теңшелген жобалар үшін сатып алушылар күтілетін тапсырыс мөлшерін, кабель ұзындығын, қосқыш бағытын, таңбалау талаптарын, корпус материалының таңдауын және орнату шектеулерін қамтамасыз етуі керек. Бұл мәліметтер жеткізушіге стандартты каталог бөлігін ұсынудың орнына конфигурацияны ұсынуға мүмкіндік береді.
Кездесу - қуат, сигнал, өнеркәсіптік автоматика, су өткізбейтін қосқыш және кабель құрастыру өнімдерінде тәжірибесі бар Қытайда орналасқан қосқыш өндірушісі. Оның өндірістік мүмкіндіктері коннектор дизайнын, инъекциялық қалыптауды, дәнекерлеуді, сымдарды кесуді және аршуды, құрастыруды және кабельді құрастыруды қамтиды.
RJ45 өнім желісі үшін Reunion әрбір құрылғы жөнелту алдында электрлік сынақтан өтетінін айтады. Компания сонымен қатар кабельді орнату, панельдік орнату және ПХД орнату конфигурацияларын, сонымен қатар тік және тік бұрышты кабель шығыстарын қамтамасыз етеді. Бұл опциялар әртүрлі механикалық орналасулары бар жабдықты әзірлейтін OEM және жүйелік интеграторлар үшін пайдалы болуы мүмкін.
Реюньонның кеңірек өндірістік операциясы шамамен 4000 шаршы метрді құрайтын өндіріс орнын, 150-ге жуық қызметкерді және 10 өндірістік желіні қамтиды. Оның R&D тобында 10-нан астам тәжірибелі инженерлер бар, ал компания жыл сайын 30-дан астам теңшелген жобалар туралы есеп береді. Компания сонымен қатар оның сапа жүйесінде ISO 9001, ISO 14001 және ISO 13485 сертификаттары бар екенін, RoHS және REACH сияқты қосымша сәйкестік құжаттамалары қолданылатын өнімдер үшін қолжетімді екенін айтады.
Сигнал қосқышының жеткізушісін бағалайтын сатып алушылар үшін бұл өндірістік және инженерлік мүмкіндіктер өнім сипаттамаларымен, сынақ процедураларымен, теңшеу талаптарымен және жеткізу күтулерімен қатар қарастырылуы мүмкін.
Кездесу RJ45 сигнал қосқышы сәйкес CAT6a немесе CAT7 кабелімен және үйлесімді желі жабдығымен пайдаланылған кезде 10 Гбит/с дейінгі деректерді беру үшін белгіленген. Жүйенің нақты өнімділігі кабельді, тоқтатуды және белсенді құрылғыларды қоса алғанда, толық Ethernet арнасына байланысты.
Таңдалған конфигурациялар біріктірілген кезде IP67 қорғанысын қамтамасыз етеді, бұл оларды шаң мен судың әсерінен қорғауды қажет ететін қолданбаларға қолайлы етеді. Толық орнату әлі де кабельдің кіруіне, жұптасу жағдайына, қоршау дизайнына және қоршаған ортаға әсер етуіне бағалануы керек.
Көрсетілген үйлесімділікке CAT5e, CAT6, CAT6a және CAT7 кабельдері кіреді, олар көрсетілген AWG 26–22 диапазонында тізбекті немесе тұтас өткізгіштерді ұстайды.
Өнеркәсіптік RJ45 сигнал қосқышы кем дегенде 2000 жұптасу циклі үшін белгіленген. Бұл әсіресе мерзімді техникалық қызмет көрсетуді, ауыстыруды, тексеруді немесе далалық қызмет көрсетуді қажет ететін жабдыққа қатысты.
Иә. Жоба талаптарына байланысты теңшеу конфигурацияны, кабель ұзындығын, таңбалауды, корпус опцияларын және басқа механикалық мәліметтерді қамтуы мүмкін. Сатып алушылар баға ұсынысын сұраған кезде қолдану ортасын, кабель сипаттамасын, орнату әдісін, санын және қажетті жеткізу кестесін қамтамасыз етуі керек.
Сенімді Ethernet қосылымы толық жүйенің электрлік, механикалық және қоршаған орта талаптарына сәйкес келетін қосқышты таңдаудан басталады. Өнеркәсіптік автоматтандыру, машинаны көру, бақылау, жарықдиодты жабдықтар және басқа желілік құрылғылар үшін өнеркәсіптік деңгейдегі RJ45 интерфейсі кәдімгі кеңселік желілік жабдықтан басқа қажетті беріктік пен орнату икемділігін қамтамасыз ете алады.
Кездесу RJ45 үйлесімділігін IP қорғау, өнеркәсіптік температура өнімділігі, бірнеше орнату конфигурациялары, қауіпсіз құлыптау және жоғары жылдамдықты Ethernet беру опцияларымен біріктіреді. Егер сіз көзден алсаңызRJ45 сигнал қосқышыOEM өндірісі, жүйені біріктіру немесе жаппай сатып алу үшін алдымен кабельді және қоршаған ортаға қойылатын талаптарды қарап шығыңыз, содан кейін инженерлік топпен қажетті конфигурацияны талқылаңыз.
Жабдық үшін сенімді Ethernet қосылымын жасауға дайынсыз ба?Техникалық сипаттамалар, теңшелген конфигурациялар, үлгі талаптары және жаппай сатып алуды қолдау үшін Reunion компаниясына хабарласыңыз.бізбен хабарласыңыRJ45 сигнал қосқышының жобасын талқылау және қолданбаңызға бейімделген шешімді алу үшін бүгін.
