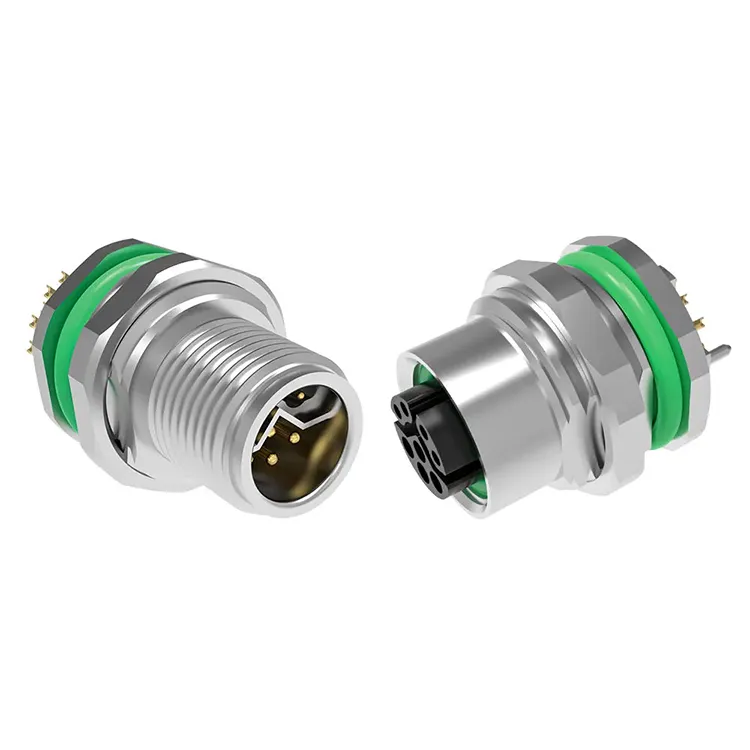

Кездесуқамтамасыз етедіM12 сериялы өнеркәсіптік қосқышзауыттық автоматтандыруға, сенсорларға, жетектерге, фельдбус жүйелеріне, өнеркәсіптік Ethernet желісіне және қуатты таратуға арналған әмбебап интерконнект шешімі ретінде. 2–17 істікшелі конфигурациялары, бірнеше кодтау опциялары, IP67 қорғанысы және экрандау мен кабель жинақтарына арналған опциялары бар қосқыштар тобы тұрақты электрлік және механикалық қосылымдар маңызды болып табылатын өндірістік орталарға арналған.
M12 қосқышы ықшам дөңгелек қосқыштан артық. Оның стандартталған бұрандалы интерфейсі, кодтау жүйесі, қоршаған ортаны тығыздау және кең электр конфигурациялары оны заманауи автоматтандыру жабдығы үшін маңызды қосылу технологиясына айналдырады. M12 сериясы сенсорлар мен IO-Link құрылғыларынан PROFIBUS, DeviceNet, CANopen, өнеркәсіптік Ethernet, серво жүйелер және тұрақты токты таратуға дейінгі қолданбаларды қолдай алады. Бұл нұсқаулық инженерлер мен сатып алу топтары M12 өнеркәсіптік қосқышын таңдаған кезде бағалауы тиіс негізгі сипаттамалар, кодтау опциялары, қолданба сценарийлері, таңдау факторлары және сапа ескертпелерін түсіндіреді.
Мазмұны
Неліктен M12 қосқышы өнеркәсіптік автоматтандыруда кеңінен қолданылады?
M12 өнеркәсіптік қосқыштың негізгі сипаттамалары қандай?
M12 кодтау опциялары қалай ерекшеленеді?
M12 өнеркәсіптік қосқыштары қай жерде жиі қолданылады?
Дұрыс M12 қосқышын қалай таңдау керек?
Сатып алушылар қандай сапа факторларын тексеруі керек?
M12 өнеркәсіптік қосқыштары туралы жиі қойылатын сұрақтар
Неліктен M12 қосқышы өнеркәсіптік автоматтандыруда кеңінен қолданылады?
Өнеркәсіптік жабдық дірілге, ылғалға, температураның өзгеруіне, шаңға және жиі жөндеуге қарамастан тұрақты болып қалатын қосылымдарды қажет етеді. M12 пішімі осы талаптарды ықшам дөңгелек дизайнымен және бұрандалы муфта механизмімен шешеді.
Автоматтандыру инженерлері үшін оның негізгі артықшылықтарының бірі икемділік болып табылады. Әртүрлі M12 кодтау конфигурациялары әртүрлі электрлік және байланыс функцияларына арналған, бұл үйлесімсіз қосылымдарды болдырмауға көмектеседі. Сондықтан қосқышты сенсорларға, жетектерге, басқару шкафтарына, далалық құрылғыларға, қозғалтқыштарға, Ethernet желілеріне және басқа өнеркәсіптік жабдыққа біріктіруге болады.
Кездесу өнімінің техникалық сипаттамалары оның M12 сериясы тиісті DIN EN 61076-2-101/109/111 стандарттарына сәйкес жасалғанын және біріктірілген кезде IP67 қорғанысына қол жеткізе алатынын көрсетеді. Өнім ассортименті сонымен қатар әртүрлі электромагниттік үйлесімділік талаптары бар қолданбаларға арналған опцияларды қамтамасыз ететін экрандалған және экрандалмаған конфигурацияларды қамтиды.
Өнеркәсіптік пайдаланушылар үшін стандартталған өлшемдердің, кодтау таңдауының, қоршаған ортаны қорғаудың және қолданбаның икемділігінің бұл үйлесімі сымдарды жобалау мен техникалық қызмет көрсетуді жеңілдетеді.
M12 өнеркәсіптік қосқыштың негізгі сипаттамалары қандай?
Коннекторды тек физикалық өлшеміне қарай таңдау жарамсыз қосылымға әкелуі мүмкін. Сатып алудан бұрын электрлік көрсеткіштер, кодтау, түйреуіштер саны, экрандау, қоршаған ортаны қорғау және тоқтату әдісін ескеру қажет.
| Параметр | Әдеттегі M12 сериясының диапазоны / мүмкіндігі | Қолданбаны қарастыру |
|---|---|---|
| PIN саны | Кодқа байланысты 2–17 түйреуіш | Қуат пен сигнал талаптарына сәйкес таңдаңыз |
| Ағымдағы рейтинг | Кодқа байланысты шамамен 0,5–16А | Сенсорлар, жетектер, қозғалтқыштар және қуат тізбектері үшін маңызды |
| Кернеу рейтингі | Конфигурацияға байланысты шамамен 30–630 В | Жабдықтың жұмыс кернеуіне сәйкес келуі керек |
| Қорғау рейтингі | Біріктірілген кезде IP67 | Көптеген шаңды, дымқыл және жуылатын орталар үшін қолайлы |
| Байланыс материалы | Алтын жалатылған жез | Тұрақты электрлік байланыс пен коррозияға төзімділікті қолдайды |
| Оқшаулағыш | PA66 | Қосқыштың ішінде электрлік оқшаулауды қамтамасыз етеді |
| Байланыс кедергісі | Көрсетілген диапазон үшін ≤3мОм | Төмен қарсылық электр тиімділігін сақтауға көмектеседі |
| Температура диапазоны | -25°C және +85°C | Нақты жұмыс ортасымен салыстырыңыз |
| Қорғау | Экрандалған және экрандалмаған нұсқалар | Электрлік шулы орталарда экрандау маңызды болуы мүмкін |
| Қоршаған ортаға сәйкестік | RoHS-үйлесімді материалдар | Экологиялық талаптарға сай жобалар үшін пайдалы |
Нақты рейтинг әрқашан таңдалған кодтау мен конфигурацияға байланысты. Мысалы, өндірушінің жарияланған техникалық сипаттамалары сигналға бағытталған бірнеше конфигурацияларға қарағанда S-коды және L-код нұсқалары үшін жоғары ағымдағы мүмкіндіктерді көрсетеді. Сондықтан қосқыш кодын қосымша бөлшек ретінде қарастырмай, электрлік талаптармен бірге таңдау керек.
M12 кодтау опциялары қалай ерекшеленеді?
M12 кодтауы өнеркәсіптік қосқышты таңдаудағы маңызды факторлардың бірі болып табылады. Әр түрлі пернелер тіркесімдері әртүрлі электрлік немесе байланыс функцияларына арналған.
- A коды:Әдетте сенсорлар, жетектер, IO-Link құрылғылары және тұрақты ток сигналының қолданбалары үшін қолданылады. Конфигурациялар 2-ден 17-ге дейін болуы мүмкін.
- B коды:Әдетте PROFIBUS, DeviceNet және басқа fieldbus қолданбаларымен байланысты.
- C-коды:Айнымалы ток қуат қолданбаларына арналған және бірнеше істікшелі конфигурацияларда қол жетімді.
- D-коды:100 Мбит/с желі қосылымдары сияқты өнеркәсіптік Ethernet қолданбалары үшін пайдаланылады.
- X коды:Жоғары жылдамдықты Ethernet қолданбаларына арналған және әдетте 8 істікшелі конфигурацияны пайдаланады.
- S-коды:Жоғары ток айнымалы ток қуатына және сервомен байланысты қолданбаларға арналған.
- L-коды:Тұрақты ток қуатын таратуға және жоғары ток талаптарына арналған.
Кодтау жүйесі үйлесімсіз тізбектерді қосу мүмкіндігін азайтуға көмектеседі. Құрамдас бөлікті аяқтамас бұрын инженерлер жабдық өндірушісі көрсеткен қосқыш кодын, түйреуіш орналасуын, кернеуді, токты және біріктіру интерфейсін растауы керек.
M12 өнеркәсіптік қосқыштары қай жерде жиі қолданылады?
M12 қосқыштарының ықшам пішін факторы мен қоршаған ортаны қорғауы оларды көптеген өнеркәсіптік қосылым нүктелері үшін қолайлы етеді.
Зауыттық автоматтандыру
M12 қосқыштары жақындық сенсорларын, фотоэлектрлік сенсорларды, жетектерді, енгізу/шығару модульдерін және басқару құрылғыларын қосу үшін жиі пайдаланылады. Олардың стандартталған интерфейсі машина сымдарын және техникалық қызмет көрсетуді жеңілдетеді.
Өнеркәсіптік Ethernet
D-код және X-код конфигурациялары өнеркәсіптік желі қосылымдары үшін пайдаланылуы мүмкін. Автоматтандырылған өндірістік желілерде сенімді Ethernet қосылымдары далалық құрылғылар, контроллерлер, коммутаторлар және басқа желілік жабдықтар арасындағы байланыс үшін маңызды.
Робототехника және қозғалыс жүйелері
Роботтық жабдық қосқыштарды дірілге және қайталанатын қозғалысқа әкелуі мүмкін. Бұрандалы муфта жүйесі қалыпты жұмыс жағдайында кездейсоқ қопсытуға қарсы тұруға арналған механикалық қосылымды қамтамасыз етеді.
Сыртқы және жууға арналған жабдықтар
Дұрыс біріктірілген IP67 рейтингімен сәйкес M12 конфигурацияларын жабдық су, шаң немесе әдеттегі тазалау процестеріне тап болуы мүмкін орталарда пайдалануға болады. Көрсетілген қорғаныс деңгейіне жету үшін дұрыс орнату және тығыздау маңызды болып қала береді.
Қуатты бөлу
S-код және L-код опциялары M12 платформасын төмен қуат сигналдарынан тыс кеңейтеді. Таңдалған конфигурацияға байланысты серия өнеркәсіптік жабдық үшін жоғары ток айнымалы ток немесе тұрақты ток қуат қосылымдарына қолдау көрсете алады.
Дұрыс M12 қосқышын қалай таңдау керек?
Жүйелі таңдау процесі үйлесімділік мәселелерін және қажетсіз ауыстыру шығындарын болдырмауға көмектеседі. Тапсырыс жасамас бұрын келесі факторларды бағалаңыз:
- Қолданбаны анықтаңыз:Қосылым сенсорларға, деректер байланысына, қуатқа, қозғалтқыштарға немесе аралас функцияларға арналғанын анықтаңыз.
- Кодтауды растаңыз:Жабдық интерфейсі негізінде A, B, C, D, X, S, L немесе басқа тиісті конфигурацияны таңдаңыз.
- PIN талаптарын тексеріңіз:Барлық қажетті қуат және сигнал тізбектері үшін контактілер саны жеткілікті екеніне көз жеткізіңіз.
- Электрлік көрсеткіштерді тексеріңіз:Коннектордың кернеуі мен ток көрсеткіштерін нақты жүйе талаптарымен салыстырыңыз.
- Қоршаған орта жағдайын бағалау:Суды, шаңды, химиялық заттарды, дірілді, температураны және сыртқы әсерді қарастырыңыз.
- Қорғау талаптарын анықтаңыз:Электромагниттік кедергі сигнал тұтастығына әсер етуі мүмкін экрандалған нұсқаларды қарастыруға болады.
- Аяқтауды таңдаңыз:Жабдық құрылымына байланысты опциялар дәнекерлеуді, дәнекерлеуді, қысқышты немесе ұшатын қорғасындарды қамтуы мүмкін.
- Кабельге қойылатын талаптарды растаңыз:Кабель материалы, ұзындығы, икемділігі, иілу радиусы және қосқыштың бағыты орнату ортасына сәйкес болуы керек.
Бірнеше қосқыш түрлерін қамтитын жобалар үшін құрылғыны, қосқыш кодын, түйреуіштер санын, электрлік функцияны, кабель сипаттамасын және біріктіру интерфейсін көрсететін қосылым кестесін дайындау да пайдалы. Бұл сатып алу және өндіріс топтары үшін практикалық анықтама береді.
Сатып алушылар қандай сапа факторларын тексеруі керек?
Өнеркәсіптік қосқыштың сапасы ұзақ мерзімді қосылым тұрақтылығымен тығыз байланысты. Өнім сыртқы жағынан ұқсас болып көрінуі мүмкін, сонымен бірге жанасу материалдарында, қаптауда, тығыздауда, құрастыру консистенциясы мен электрлік тексеруде айтарлықтай айырмашылықтар бар.
Реюньон оның M12 сериясы алтын жалатылған жезден жасалған контактілерді, PA66 оқшаулағыштарын және 3 мОм-нан аспайтын контактіге кедергісі бар екенін айтады. Өндіруші сондай-ақ әрбір блок үшін 100% электрлік сынақты және пакеттік деңгейдегі IP67 суға батыруды тексеруді сипаттайды. Оның жарияланған сапа туралы ақпараты ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 және RoHS сәйкестігінің сапа мен сәйкестік шеңберіндегі тізімін береді.
Сатып алу топтары үшін келесі сапаны бақылау пункттері әсіресе пайдалы:
- Материалдың және қаптаманың техникалық сипаттамалары
- Байланыс кедергісі және оқшаулау өнімділігі
- IP қорғауды тексеру
- Механикалық жұптасу цикліне қойылатын талаптар
- Қолданылатын жерде экрандау өнімділігі
- Электрлік сынау процедуралары
- Пакеттік бақылау және тексеру құжаттамасы
- Кабельді құрастыру мен аяқтаудың жүйелілігі
Бұл факторлар тек бірлік бағасына қарағанда өнеркәсіптік қосқышты бағалауға толық негіз береді. OEM және көлемді жобалар үшін инженерлік қолдау, теңшеу мүмкіндігі, өндірісті қадағалау және жеткізудің жүйелілігі жалпы сатып алу құнына әсер етуі мүмкін.
M12 өнеркәсіптік қосқыштары туралы жиі қойылатын сұрақтар
M12 сериялы өнеркәсіптік қосқыш дегеніміз не?
M12 сериялы өнеркәсіптік коннектор номиналды 12 мм бұрандалы интерфейсі бар ықшам дөңгелек коннектор болып табылады. Ол өнеркәсіптік сенсорлар, жетектер, автоматика жабдықтары, байланыс желілері және қуат қосылымдары үшін кеңінен қолданылады. Әртүрлі кодтау және түйреуіш конфигурациялары бірдей жалпы қосқыш платформасына әртүрлі қолданбаларға қызмет көрсетуге мүмкіндік береді.
M12 қосқышы су өткізбейтін бе?
Сәйкес M12 конфигурациялары дұрыс біріктірілген кезде IP67 қорғанысына қол жеткізе алады. Бұл көрсетілген өнімнің анықталған сынақ жағдайларында шаң түсуінен және уақытша суға батырудан қорғауды қамтамасыз ете алатынын білдіреді. Нақты өнімділік дұрыс жұптастыруға, тығыздағыш компоненттерге, орнатуға және өнім конфигурациясына байланысты.
A-код пен D-код M12 қосқыштарының айырмашылығы неде?
A-код M12 қосқыштары әдетте сенсорлар, жетектер, IO-Link және жалпы сигнал немесе тұрақты ток қолданбалары үшін пайдаланылады, ал D-код нұсқалары негізінен өнеркәсіптік Ethernet қолданбаларына арналған. Кодтау дұрыс емес қосқыш түрін кездейсоқ біріктіруден сақтайды.
M12 қосқыштары қуатты да, деректерді де тасымалдай алады ма?
Иә, конфигурацияға байланысты. Кейбір A-кодты реттеулер қуат пен сигнал функцияларын біріктіре алады, ал жоғары қуатты және бөлек деректер байланысын қажет ететін қолданбалар өздерінің сәйкес тізбектері үшін әртүрлі M12 кодтарын пайдалана алады.
Құрылғым үшін дұрыс M12 қосқышын қалай таңдауға болады?
Құрылғы интерфейсінен бастаңыз және қажетті кодтауды, түйреуіш санын, кернеуді, токты, байланыс протоколын, экрандауды, қорғаныс дәрежесін, кабель түрін және тоқтату әдісін анықтаңыз. Егер қосқыш ауыстырылатын құрамдас болса, бастапқы бөлік нөміріне немесе жабдық сызбасына сәйкес келуі де ұсынылады.
Қорытынды
M12 сериялы өнеркәсіптік қосқыш заманауи автоматтандыру жүйелері үшін стандартталған және бейімделетін қосылым шешімін ұсынады. Оның кодтау опциялары, түйреуіш конфигурациялары, электрлік рейтингтер, экрандау таңдаулары және IP67 қорғанысы оған сенсорлар мен IO-Link құрылғыларынан бастап өнеркәсіптік Ethernet және жоғары токты қуат қолданбаларына дейін барлығын қолдауға мүмкіндік береді. OEM, жүйелік интеграторлар және өнеркәсіптік жабдық өндірушілері үшін толық электр және қоршаған орта сипаттамаларына сәйкес қосқышты таңдау сенімді өріс өнімділігі үшін маңызды. Қолданбаңыз үшін сәйкес конфигурацияны, теңшелген кабель жинағын немесе көлемдік шешімді таңдауда көмек қажет болса,бізбен хабарласыңыРеюньонның инженерлік және өндірістік тобымен талаптарыңызды талқылау.
