Заманауи автоматтандыру жүйелері сенсорлар, контроллерлер, машиналар және байланыс желілері арасындағы тұрақты байланыстарға тәуелді.КездесуныңM12 сериялы өнеркәсіптік сенсор қосқышыстандартталған 12 мм бұрандалы интерфейсті, IP67 қорғанысын, бірнеше істікшелі конфигурацияларды және өнеркәсіптік зондтау және автоматтандыру қолданбалары үшін сенімді сигнал беруді біріктіретін осы талап етілетін орталарға арналған.
M12 қосқышы өнеркәсіптік сенсорлар үшін практикалық қосылым стандартына айналды, себебі ол ықшам өлшемді, механикалық қауіпсіздікті, қоршаған ортаны қорғауды және электрлік өнімділікті теңестіреді. Жақындық пен фотоэлектрлік сенсорлардан қысымға, температураға және IO-Link құрылғыларына дейінгі қолданбалар үшін дұрыс M12 конфигурациясын таңдау жүйе сенімділігіне тікелей әсер етуі мүмкін. Reunion 2-17 істікшелі конфигурациялары, A-кодталған опциялары, экрандалған немесе экрандалмаған конструкциялары, алтын жалатылған жез контактілері және теңшелген кабель жинақтары бар M12 сенсор қосқышы шешімдерін ұсынады. IP67 қорғанысы, 100% электр сынағы және DIN EN 61076-2-101 сәйкестігі бар қосқыштар тобы күрделі зауыттық орталарға, орау жабдығына, автомобиль электроникасына, тамақ өңдеу машиналарына және басқа да өнеркәсіптік автоматтандыру жүйелеріне жарамды.
Мазмұны
- M12 сериялы өнеркәсіптік сенсор қосқышы дегеніміз не?
- Неліктен M12 қосқышы өнеркәсіптік автоматтандыруда кеңінен қолданылады?
- Инженерлер қандай негізгі мүмкіндіктерді іздеуі керек?
- M12 қосқышының техникалық сипаттамалары бір қарағанда
- M12 сенсор қосқыштары қай жерде жиі пайдаланылады?
- M12 сенсорының дұрыс қосқышын қалай таңдау керек?
- Реюнионның M12 шешімін практикалық таңдауға не етеді?
- Жиі қойылатын сұрақтар
- Қорытынды

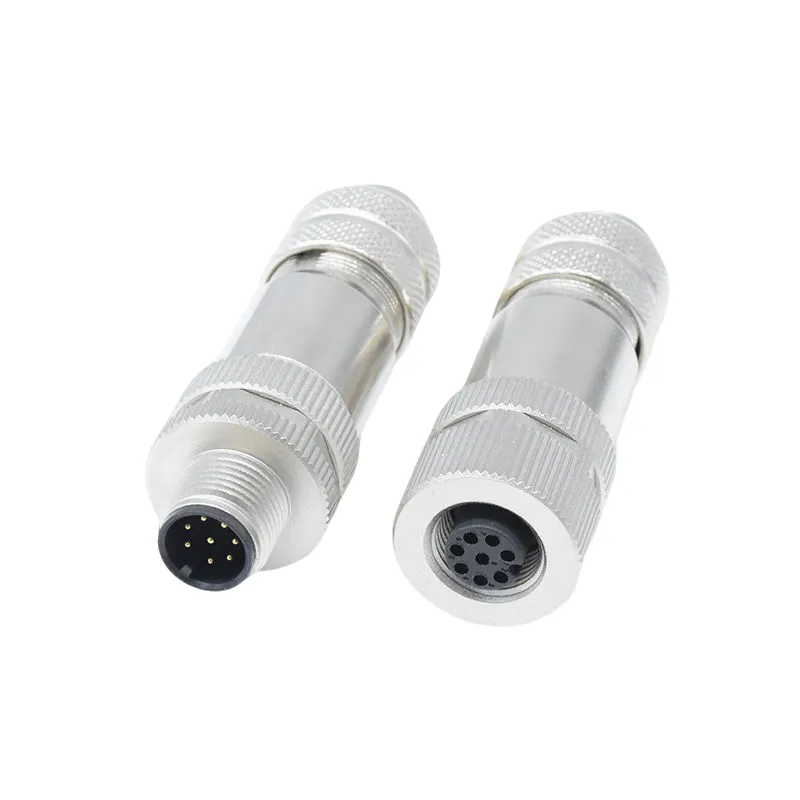

M12 сериялы өнеркәсіптік сенсор қосқышы дегеніміз не?
M12 қосқышы номиналды 12 мм интерфейсі бар ықшам дөңгелек коннектор болып табылады, әдетте өнеркәсіптік сенсорлар мен автоматтандыру компоненттерін қосу үшін қолданылады. Оның бұрандалы муфта механизмі көптеген кәдімгі штепсельдік розеткаларға қарағанда дірілге осал емес қауіпсіз қосылым жасайды.
TheM12 сериялы өнеркәсіптік сенсор қосқышыәсіресе сенсор қолданбаларымен байланысты, себебі A-кодталған конфигурация жалпы өнеркәсіптік зондтау функцияларын қолдайды. Істік санына және электр дизайнына байланысты M12 қосылымы қуатты, дискретті сигналдарды, аналогтық сигналдарды немесе сандық байланысты жібере алады.
Кездесу's M12 сериясы DIN EN 61076-2-101 стандартына сәйкес жасалған және 2-ден 17 істікке дейінгі конфигурацияларда қол жетімді. Өнім ассортименті сонымен қатар экрандалған және экрандалмаған нұсқаларды, әртүрлі аяқтау әдістерін және әртүрлі жабдық орналасуларына арналған кабель жинақтарын қамтиды.
Неліктен M12 қосқышы өнеркәсіптік автоматтандыруда кеңінен қолданылады?
Өнеркәсіптік сенсорлар жиі діріл, шаң, ылғал, май, химиялық заттар және қайталанатын механикалық қозғалыс болмай қоймайтын орталарда жұмыс істейді. Бұл жағдайларда қолданылатын қосқыш электр сигналын жай ғана тасымалдаудан артық жұмыс істеуі керек.
1. Қауіпсіз бұрандалы қосылым
Бұрандалы муфта механизмі датчиктер қозғалатын машиналарға, конвейерлерге, роботтық жабдыққа және өндірістік желілерге орнатылған кезде тұрақты жұптасуды сақтауға көмектеседі. Бұл дірілден туындаған үзіліссіз қосылыстардың мүмкіндігін азайтады.
2. Шағын өнеркәсіптік дизайн
12 мм пішін факторы орнату кеңістігі мен қосылу мүмкіндігі арасындағы пайдалы тепе-теңдікті қамтамасыз етеді. Инженерлер үлкен өлшемді қосқыштарды қолданбай-ақ датчиктерді салыстырмалы түрде ықшам машина құрылымдарына біріктіре алады.
3. Қоршаған ортаны қорғау
Біріктірілген жағдайда IP67 қорғанысы қосылымды шаңнан және уақытша суға батырудан қорғауға көмектеседі. Бұл қолайлы M12 конфигурацияларын жуу аймақтары, сыртқы жабдық және қатты бөлшектері бар өндірістік орталар үшін пайдалы етеді.
4. Зияткерлік сенсорларды қолдау
Өнеркәсіптік автоматтандыру барған сайын қосылған сенсорларға және нақты уақыттағы диагностикаға қарай жылжуда. Сәйкес 4 істікшелі M12 конфигурациясы сенсор деректері мен диагностикалық ақпараттың бірдей қосылым инфрақұрылымы арқылы өтуіне мүмкіндік беретін IO-Link байланысын қолдай алады.
Инженерлер қандай негізгі мүмкіндіктерді іздеуі керек?
Әрбір M12 қосқышы бірдей емес. Өнеркәсіптік зондтау жүйесі үшін қосқышты көрсеткенде, инженерлер электрлік өнімділікті, қоршаған ортаны қорғауды, механикалық құрылысты және жоспарланған сенсормен үйлесімділікті бағалауы керек.
- А-кодталған интерфейс:Өнеркәсіптік сенсорлық қолданбаларға арналған жалпы конфигурация.
- 2-ден 17-ке дейінгі опциялар:Қосқышқа қарапайым және күрделі сигнал талаптарын қанағаттандыруға мүмкіндік береді.
- IP67 қорғанысы:Дұрыс біріктірілген кезде көптеген талап етілетін зауыттық және сыртқы орталар үшін қолайлы.
- Алтын жалатылған контактілер:Алтын жалатылған жезден жасалған контактілер төмен жанасуға төзімділік пен коррозияға төзімділікті сақтауға көмектеседі.
- Қорғалған нұсқалар:Электромагниттік кедергі аналогтық немесе сандық сигналдарға әсер етуі мүмкін қолданбалар үшін пайдалы.
- PUR кабель опциялары:Май, кесу сұйықтықтары, химиялық заттар немесе жиі қозғалатын орталар үшін қолайлы.
- Бірнеше тоқтату әдістері:Дәнекерлеу, дәнекерлеу, бұрау және ұшатын қорғасын конфигурациялары әртүрлі орнату талаптарын қолдайды.
Смарт сенсорлық қолданбалар үшін экрандау, кабель құрылысы, контакт сапасы және сигналдың тұтастығы ерекше маңызды болады. Бұл сипаттамаларды нақты жұмыс ортасына сәйкес таңдау қосылымға қатысты ақауларды азайтуға көмектеседі.
M12 қосқышының техникалық сипаттамалары бір қарағанда
Төмендегі спецификациялар Reunion компаниясының A-кодталған M12 сенсор қосқышы диапазонының өкілетті электрлік және механикалық параметрлерін жинақтайды.
| Pin конфигурациясы | Ағымдағы рейтинг | Кернеу рейтингі | Сым өлшегіш | Байланыс кедергісі |
|---|---|---|---|---|
| 2 істікшелі | 4A | 250В | 22AWG | ≤3мОм |
| 3 істікшелі | 4A | 250В | 22AWG | ≤3мОм |
| 4 істікшелі | 4A | 250В | 22AWG | ≤3мОм |
| 5 істікшелі | 4A | 250В | 22AWG | ≤3мОм |
| 6 істікшелі | 2А | 30В | 24AWG | ≤3мОм |
| 8 істікшелі | 2А | 30В | 24AWG | ≤3мОм |
| 12 істікшелі | 1,5А | 30В | 26AWG | ≤3мОм |
| 17 істікшелі | 1,5А | 30В | 26AWG | ≤3мОм |
Жалпы сипаттамаларға -25°C-тан +85°C-қа дейінгі жұмыс температурасы диапазоны, біріктірілген кезде IP67 қорғанысы, кемінде 100 жұптасу циклі және 48 сағаттық тұз тұманына төзімділік кіреді. Коннектор PA66 оқшаулауын және алтын жалатылған жез контактілерін пайдаланады. Материалдар RoHS стандартына сәйкес келеді, ал өндірістік бөлімшелер жөнелту алдында электрлік сынақтан өтеді.
M12 сенсор қосқыштары қай жерде жиі пайдаланылады?
Ықшам конструкция, бұрандалы құлыптау, қоршаған ортаны тығыздау және икемді түйреуіш конфигурацияларының үйлесімі M12 қосылымын автоматтандыру қолданбаларының кең ауқымы үшін қолайлы етеді.
Зауыттық автоматтандыру
Жақындық сенсорлары, фотоэлектрлік сенсорлар, шекті қосқыштар және басқа машина сенсорлары анықтау сигналдарын PLC және басқару жүйелеріне жеткізу үшін M12 қосылымдарын пайдалана алады.
Автомобиль өндірісі
Автокөлік өндірісінің желілері жиі дірілдің жоғары деңгейін, автоматтандырылған материалды өңдеуді және кең сенсорлық желілерді қамтиды. Механикалық қауіпсіз қосқыш үздіксіз жұмыс кезінде сенімді қосылымдарды сақтауға көмектеседі.
Қаптама машиналары
Буып-түю жабдығы өнімдерді, позицияларды, контейнерлерді және машина күйлерін дәл анықтауға байланысты. M12 сенсорлық қосылымдары сенсорлар мен автоматтандыруды басқару жүйелері арасындағы сымдарды жеңілдетеді.
Тамақ өңдеу
Жуу орталары қоршаған ортаны қорғауға сәйкес келетін қосқыштарды қажет етеді. Толық орнату тиісті түрде жобаланған және күтілген жағдайда, шаң мен ылғалға төзімділік қажет болған жағдайда IP67 стандартына сай M12 қосылымын қарастыруға болады.
Ақылды өндіріс және IO-Link
IO-Link қосылған сенсорлар әдеттегі сезу сигналдарына қосымша процесс деректері мен диагностиканы қамтамасыз ете алады. Сәйкес экрандалған 4 істікшелі M12 конфигурациясы осы қосылған құрылғылар үшін практикалық интерфейсті қамтамасыз ете алады.
M12 сенсорының дұрыс қосқышын қалай таңдау керек?
M12 қосқышын таңдау ең арзан опцияны таңдаудан гөрі сенсордың электрлік және механикалық талаптарынан басталуы керек.
- PIN санын растаңыз.Қанша қуат, сигнал, байланыс және көмекші қосылымдар қажет екенін анықтаңыз.
- Кернеу мен ток талаптарын тексеріңіз.Таңдалған конфигурация қолданба үшін жеткілікті электр қуатын қамтамасыз ететініне көз жеткізіңіз.
- Кодтау түрін таңдаңыз.A-кодталған M12 қосқыштары әдетте сенсор мен жетек қолданбаларымен байланысты.
- Қоршаған орта жағдайын бағалау.Суды, шаңды, майды, химиялық заттарды, температураны, дірілді және сыртқы әсерді қарастырыңыз.
- Қорғау қажет екенін анықтаңыз.Экрандалған нұсқалар EMI-сезімтал аналогтық және сандық байланыс қолданбалары үшін тиімді болуы мүмкін.
- Сәйкес кабельді таңдаңыз.PUR талап етілетін өндірістік орталарда тиімді болуы мүмкін, ал ПВХ аз агрессивті қолданбаларға сай болуы мүмкін.
- Қосқыш бағытын көрсетіңіз.Тікелей және тік бұрышты конструкциялар кабельді бағыттауды және қол жетімді орнату кеңістігін оңтайландыруға көмектеседі.
IO-Link қолданбалары үшін 4 істікшелі A-кодталған конфигурация жалпы таңдау болып табылады. Кабель жұмысы, электромагниттік жағдайлар немесе машина қозғалысы талап етілетін жерлерде кабель құрылысы мен экрандауы қосқыштың өзімен бірге бағалануы керек.
Реюнионның M12 шешімін практикалық таңдауға не етеді?
Кездесу біріктірілген өндіріс процесінде қосқыштарды өндіруді, кабельді өңдеуді, құрастыруды және электрлік сынақтарды біріктіреді. Бұл тәсіл дәл өңдеуден және таңдамалы жалатудан бастап инъекциялық қалыптау мен соңғы тексеруге дейінгі өндірістің маңызды кезеңдеріне үлкен бақылауды қамтамасыз етеді.
Компанияның M12 қосқышы өндірісі автоматтандырылған құрастыруды және үздіксіздікті, оқшаулау кедергісін және диэлектрлік төзімділікті қамтитын 100% электрлік тексеруді қамтиды. Пакеттік экологиялық сынақ IP67 тығыздау және тұзды тұманға төзімділік сияқты параметрлер үшін де қолданылады.
OEM және жүйелік интеграторлар үшін теңшеу қосқыш корпусынан тыс кеңейе алады. Қолжетімді опциялар мыналарды қамтиды:
- 2 - 17 істікшелі конфигурациялар
- Арнайы кабель ұзындығы 0,2 м-ден 20 м-ге дейін
- PUR немесе ПВХ кабельдік курткалар
- Тіке немесе тік бұрышты конфигурациялар
- Панельдік немесе кабельдік орнату конструкциялары
- Экрандалған немесе экрандалмаған құрылыс
- Дәнекерлеу, сығымдау, дәнекерлеу немесе ұшатын қорғасынды аяқтау
- Арнайы кабельді таңбалау және орау
Жабдықтаушыларды бағалайтын сатып алушылар үшін сапа жүйелері мен бақылау қосқыштың физикалық сипаттамалары сияқты маңызды болуы мүмкін. Реюньон оның өндірісі ISO 9001, ISO 14001 және ISO 13485 менеджмент жүйелерімен, RoHS-үйлесімді материалдармен және сақталған инспекциялық құжаттамамен жұмыс істейтінін айтады.
Жиі қойылатын сұрақтар
1. M12 сериялы өнеркәсіптік сенсор қосқышы негізінен не үшін қолданылады?
M12 сенсор қосқышы негізінен өнеркәсіптік сенсорларды басқару жүйелерімен, PLC құрылғыларымен, енгізу/шығару модульдерімен және автоматика жабдығымен қосу үшін қолданылады. Әдеттегі қолданбаларға жақындық сенсорлары, фотоэлектрлік сенсорлар, қысым сенсорлары, температура сенсорлары және IO-Link құрылғылары жатады.
2. IO-Link үшін қандай M12 конфигурациясы жиі пайдаланылады?
IO-Link сенсоры қолданбалары үшін 4 істікшелі A-кодталған M12 конфигурациясы әдетте пайдаланылады. Әдеттегі құрылым қуат қосылымдарын және C/Q байланыс желісін қамтамасыз етеді. Электромагниттік кедергілер немесе кабельдің ұзағырақ жүруіне байланысты экрандалған нұсқаларды және сәйкес өнеркәсіптік кабель құрылысын таңдауға болады.
3. M12 қосқышы қуатты да, деректерді де жібере ала ма?
Иә. PIN конфигурациясы мен қолданбасына байланысты M12 қосылымы қуат пен сигналды немесе байланыс функцияларын қоса алады. Мысалы, 4 істікшелі конфигурация қуат пен IO-Link деректеріне қолдау көрсете алады, ал істік саны жоғарырақ нұсқалар қосымша сигналдарды қабылдай алады.
4. M12 қосқышы ылғалды немесе шаңды өндірістік орталарға жарамды ма?
Сәйкес жобаланған және дұрыс біріктірілген M12 қосқыштары қоршаған ортаны күшті қорғауды қамтамасыз ете алады. Reunion сенсорлық қосқыштар диапазоны біріктірілген күйде IP67 дәрежесіне ие, бұл оны шаңды, ылғалды, сыртқы және жууға қатысты көптеген қолданбаларға жарамды етеді. Толық орнату әрқашан қоршаған ортаның нақты жағдайларына бағалануы керек.
5. Таңдалған M12 жинақтары үшін қандай кабель опциялары бар?
Реттелетін жинақтар әртүрлі кабель ұзындығымен, PUR немесе ПВХ қаптамаларымен, тік немесе тік бұрышты қосқыш конфигурацияларымен, экрандау опцияларымен және бір жақты немесе екі ұшты кабель жинақтарымен қамтамасыз етілуі мүмкін. Бұл қосылымды әртүрлі машина орналасуларына және сенсорды орнату талаптарына бейімдеуге мүмкіндік береді.
Қорытынды
Сенімді сенсорлық желі сенімді физикалық қосылымдардан басталады. Дұрыс M12 қосқышы қауіпсіз механикалық біріктіруді, қоршаған ортаны қорғауды, төмен контактіге төзімділікті, икемді сигнал сыйымдылығын және заманауи автоматтандыру архитектураларымен үйлесімділікті қамтамасыз ете алады. Бірнеше түйреуіш конфигурацияларымен, экрандалған опциялармен, IP67 қорғанысымен және теңшелген кабель жинақтарымен Reunion компаниясының M12 шешімі өнеркәсіптік зондтау талаптарының кең ауқымын қолдай алады. Жаңа сенсорлық жүйені немесе бар өнеркәсіптік қосқыштарды ауыстыруды жоспарласаңыз, M12 сериялы өнеркәсіптік сенсор қосқышы және туралы көбірек біліңіз.бізбен хабарласыңытехникалық нұсқаулар, теңшелген спецификациялар және қолданбаға бағытталған баға ұсынысы үшін.
