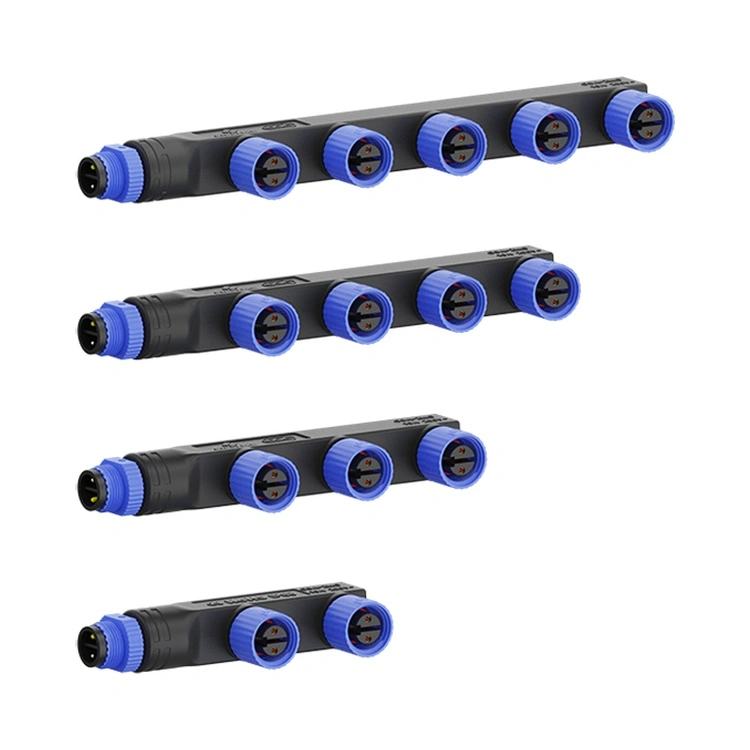

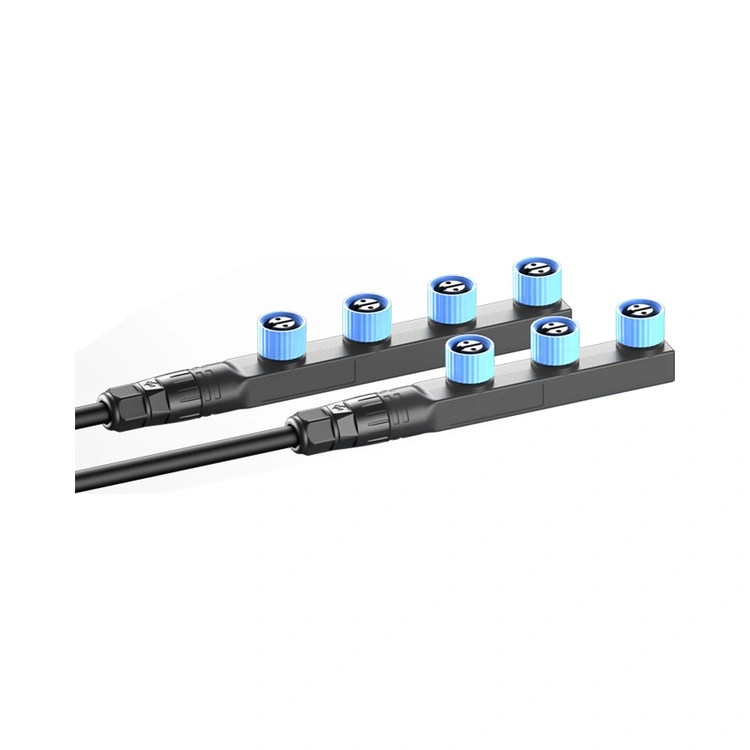

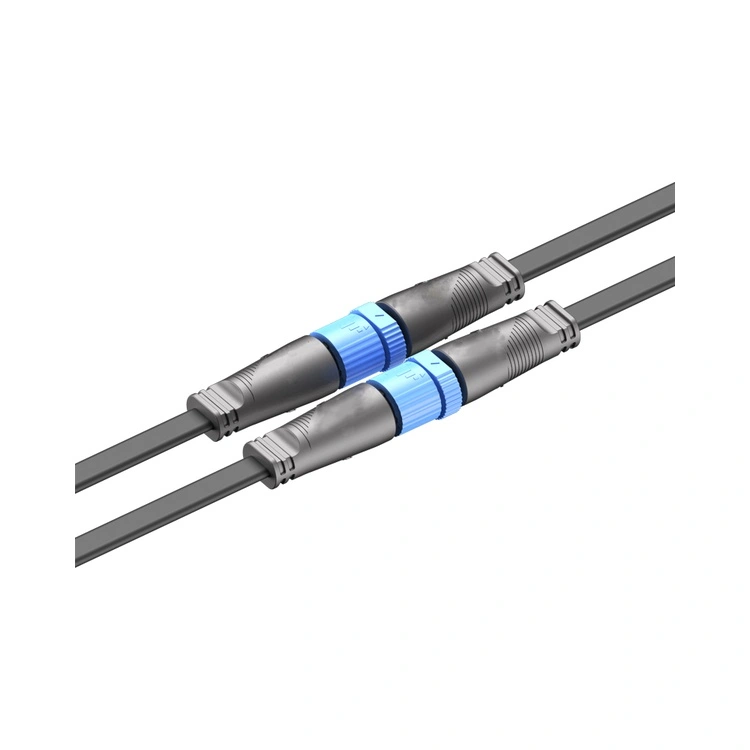

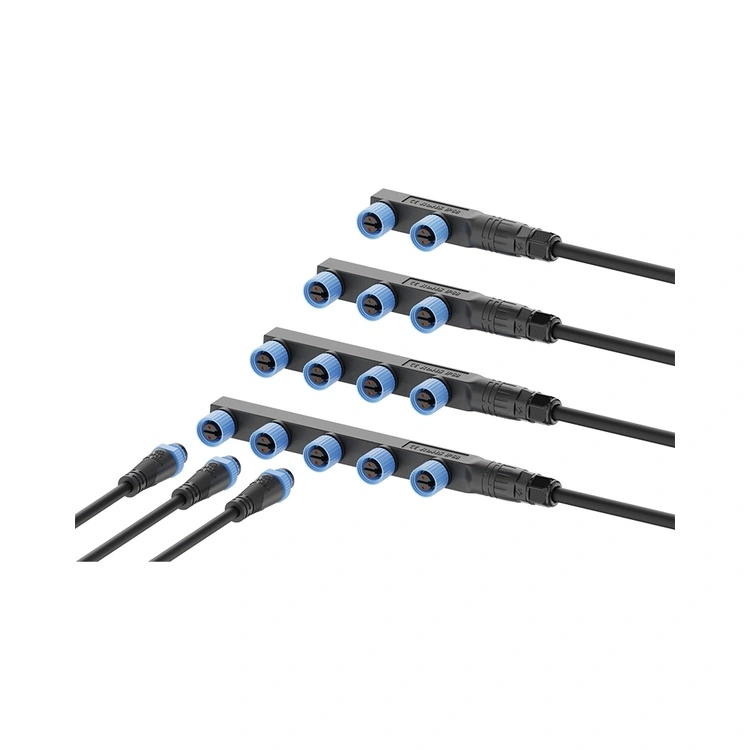

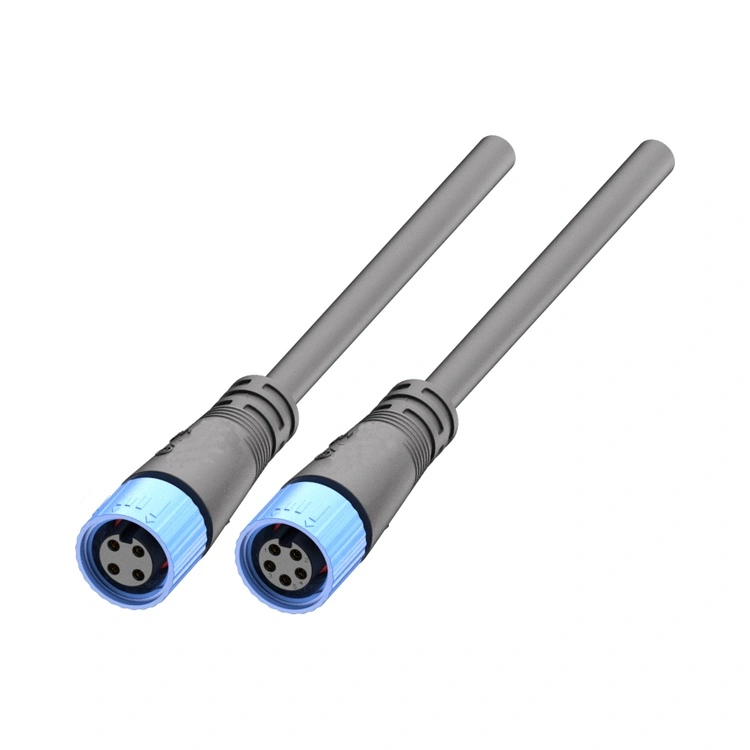

M15 пластикалық су өткізбейтін қосқыш металл қосқыштар қамтамасыз ете алмайтын бірегей артықшылықтарды береді, әсіресе жағалаудағы, теңіздегі және салмаққа сезімтал қолданбаларда.
| Ерекшелік | Пайда |
| Коррозияға төзімді PA66 корпусы | Тот баспайды, тотығусыз — тұзды шашырату, жағалаудағы орталар және химиялық әсер ететін қондырғылар үшін жасалған. |
| 60%-ға дейін салмақты азайту | Жезден жасалған эквиваленттерге қарағанда айтарлықтай жеңіл — жарықтандыру құрылымдарына жүктемені азайтады және өңдеуді жеңілдетеді. |
| IP67 Қоршаған ортаны тығыздау | Үздіксіз батыруға шыдайды — сыртқы, теңіз және су тасқынына бейім қондырғылар үшін сенімді. |
| Көп ядролы ішкі бөлімдер | Қуат өткізгіштері арасындағы бөлек кедергілер — жоғары қуатты сыртқы жабдықтағы электр қауіпсіздігін арттырады. |
| Алтын жалатылған мыс қорытпасының контактілері | Төмен жанасуға төзімділік (≤3mΩ) және коррозиядан қорғау — ылғалды ортада өнімділікті сақтайды. |
| Бұрандалы құлыптау механизмі | Дірілге төзімді жұптасу — желден, толқын әрекетінен және қозғалыс дірілінен босаңсуды болдырмайды. |
| -40°C және +105°C Жұмыс | Кең температура диапазоны экстремалды сыртқы және теңіз жағдайларын қамтиды. |
| Параметр | 2 істікшелі | 3 істікшелі | 4 істікшелі | 5 істікшелі |
| Кернеу рейтингі | 250В | 250В | 125 В | 125 В |
| Ағымдағы рейтинг | 10А | 10А | 10А | 10А |
| Сым бөлімі | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Жұмыс температурасы:-40°C ~ +105°C
Қорғау рейтингі:IP67 / IP68 (біріктірілген)
Корпус материалы:PA66
Байланыс материалы:Алтын жалатылған мыс қорытпасы
Байланыс кедергісі:≤3мОм (бастапқы)
Жұптасу циклдері:≥500
Дизайн стандарты:Жарықдиодты жарықтандыру және сыртқы жабдық интерфейсі стандарттарына сәйкес келеді
Тұтанғыштық рейтингі:UL 94 V-0
Салмағы:Салыстырмалы жезден жасалған қосқыштарға қарағанда шамамен 60% жеңіл
Барлық материалдар RoHS сәйкес
Reunion компаниясының ішкі инъекциялық қалыптау мүмкіндігі сыртқы жабдық өндірушілеріне M15 пластикалық су өткізбейтін коннекторды олардың түсі мен құрылымынан кабельдік жинақтар мен қаптамаға дейінгі арнайы дизайн талаптарына бейімдеуге мүмкіндік береді.
Корпус түсі– Материалға тікелей құйылған кез келген RAL немесе Pantone түсі — бояу немесе қосымша өңдеу қажет емес. Түс біртұтас және чип кетпейді немесе қабыршақтанбайды.
Беттік текстура– Ұстау немесе эстетикалық талаптар үшін тегіс, күңгірт немесе текстуралы әрлеу.
Кабельдік жинақтар– Арнайы ұзындық (0,1 м-ден 20 м), PUR (майға/химияға төзімді) немесе ПВХ күрте, бір ұшты немесе екі ұшты, шамадан тыс қалыпталған деформациясы бар немесе онсыз.

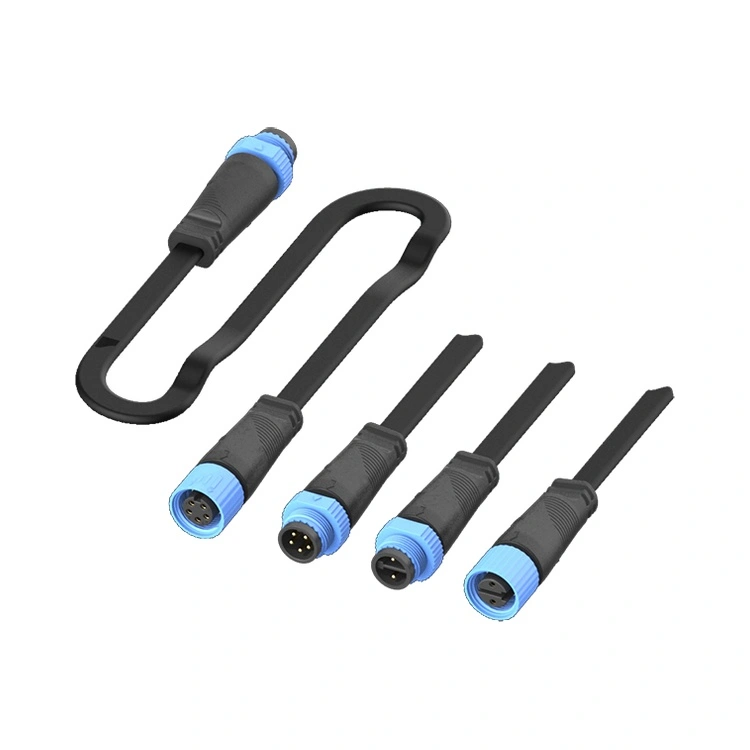

Контакт жүктелуде– қажетінше 2, 3, 4 немесе 5 түйреуіш; пайдаланылмаған позициялар бос қалдырылады немесе механикалық тепе-теңдік үшін жалған түйреуіштермен жабдықталған.
Кабельді таңбалау– Тізбекті анықтау үшін реттелетін басып шығару немесе термиялық жапсырмалар.
Қосқыштың бағыты– Панельдік немесе кабельдік орнату қолданбалары үшін түзу немесе тік бұрышты нұсқалар.
Қаптама– Автоматтандырылған құрастыру желілеріне арналған антистатикалық қаптар, катушкалар немесе тапсырыс бойынша таңбаланған картондар.
Reunion 4000 м² Шэньчжэньдегі зауытында арнайы құю қондырғысын басқарады:
Материалды кептіру– PA66 ылғалды кетіру және қалыптау ақауларының алдын алу үшін дәл кептіріледі.
Инъекциялық қалыптау– ±0,02 мм рұқсатты реттейтін автоматтандырылған престерде дәл қалыптау; түсті пигмент тікелей шайырға қосылады.
Байланыс штамптау және қаптау– Автоматтандырылған бөшкелермен қаптау желілерінде селективті алтын жалатумен мыс қорытпасынан жоғары жылдамдықпен штамптау.
Екіншілік операциялар– Құйылған корпусқа алтын жалатылған контактілер мен сақиналы тығыздағыштарды салу.
Кабельді өңдеу– Автоматтандырылған кесу, аршу және қалайылау; тапсырыс беруші кабель жинақтарына арналған PUR/PVC кабелін үйдегі экструзия.
Ассамблея– Көзбен шолып тексерілген контактілерді орналастыру және бұрау моменті басқарылатын бекіту бар жартылай автоматтандырылған желілер.
Электрлік сынақ– үздіксіздікті, оқшаулау кедергісін (≥5000МΩ) және диэлектрлік төзімділікті 100% тексеру.
Қоршаған ортадан сынама алу– IP67 батыру (1м, 30мин) және термиялық цикл үшін пакеттік сынама алу.
Қаптама– Кептіргішпен антистатикалық вакуумды тығыздау; қажетінше арнайы таңбалауы бар экспорттық дәрежедегі картон қаптамасы.
| Сертификаттау | Қолдану аясы |
| ISO 9001:2015 | Сапа менеджменті — дизайн, өндіріс және сатудан кейінгі қызмет көрсету. |
| ISO 14001:2015 | Қоршаған ортаны басқару — расталған қалдықтарды азайту және тұрақты тәжірибе. |
| ISO 13485: 2016 | Медициналық құрылғының сапасын басқару — диагностикалық немесе бақылау жабдығында қолданылатын M15 үшін қолданылады. |
| UL танылды | Солтүстік Америка нарықтары үшін құрамдас деңгейдегі қауіпсіздік сертификаты. |
| RoHS | Қауіпті заттарды шектеу — ЕО директивасына сәйкестік. |
Reunion компаниясының M15 пластмасса қосқышын өндіру желісі қатаң технологиялық бақылаумен жұмыс істейді.. IP67 герметикалығы суды пайдалану арқылы нақты батыру сынағы (1м, 30 минут) арқылы әрбір өндірістік партияда тексеріледі. Сынақ жазбалары, материал сертификаттары және тексеру есептері сапа аудиттері мен тұтынушы құжаттамасының талаптарын қолдайтын әрбір партия үшін сақталады.
M15 корпусының PA66 корпусыкоррозияға төзімді— тот баспайды және тотықпайды. ASTM B117 (96 сағат) бойынша тұзды спрейдің тәуелсіз сынауында біз беттің деградациясын, тығыздағыш тұтастығының төмендеуін байқамадық (IP67 тексерілген кейінгі сынақ) және жанасу беттері алтынмен қапталғандықтан техникалық сипаттамаларда қалды. Керісінше, никельмен қапталған жезден жасалған қосқыштар тұз бүріккіш әсерінен кейін 48-72 сағат ішінде жиі көрінетін коррозияны (шұңқыр, ақ тот) көрсетеді, бұл сақина тығыздағыш пен жіптің тұтастығын бұзуы мүмкін. Теңіз орталары үшін (теңіз платформалары, жағалаудағы жарықтандыру, кемелер) пластик M15 қапталған металл қосқыштардан айтарлықтай асып түседі.
Иә. Корпус пластик болғанымен,бұрандалы құлыптау интерфейсі Жүздеген жұптасу циклдерінде дәйекті моментті ұстап тұруды қамтамасыз ету үшін металл кірістірулерді қамтиды. Reunion сынағы 500 жұптасу циклынан кейін ұстап тұру күші бастапқы сипаттаманың >90%-да қалатынын, металдан металға жіптің қосылуына байланысты жіптің тозуы аз болатынын және тығыздағыш сақиналы тығыздағыш температура диапазонында тиімді болып қала беретінін көрсетеді. Жоғары циклді қолданбалар үшін (мысалы, коннекторды ажыратуды қажет ететін жыл сайынғы техникалық қызмет көрсету), тығыздағыштың қызмет ету мерзімін ұзарту үшін тығыздағыш сақинаны әрбір түйісімде силиконды маймен майлауды ұсынамыз.
