The M15 сериялы су өткізбейтін қосқыш жай ғана бұрандалы дөңгелек интерфейс емес; бұл кеңістік шектеулері ауа-райының экстремалды әсеріне сәйкес келетін жоғары қуатты жарықдиодты жүйелер үшін Реюньонның арнайы қауіпсіздік тосқауылы. Стандартты M12 опциялары төмен ток сигналдарын өңдесе де, бұл 15 мм платформа бір түйреуішке 10А дейін өткізетін 16–20AWG өткізгіштерді орналастырады, бұл сәулет және инфрақұрылым жобаларында заманауи 500 Вт+ жарықдиодты қозғалтқыштарды басқару үшін өте маңызды.
Бірегей инженерлік дифференциатор: Түрлі дизайн корпусы біріктірілгенкөп ядролы ішкі бөлімдер— бір қабықтағы қуат пен сигнал жолақтарын бөлетін физикалық кедергілер. Нақты әлемдегі қондырғыларда (мысалы, тәулік бойы жұмыс істейтін туннельді жарықтандыру) бұл бөлім жеке сым оқшаулауы дірілге қарсы тозған жағдайда апатты қысқа тұйықталуларды болдырмайды, бұл ақаулық режимі әдетте жалпы дөңгелек қосқыштармен жиі назардан тыс қалады.

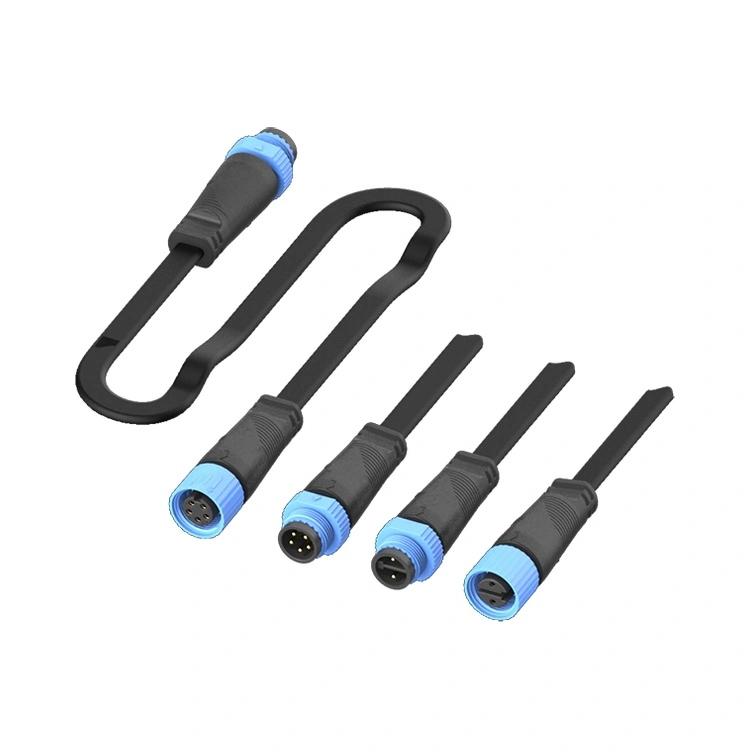

Reunion бұл серияны тігінен біріктірілген процесс арқылы шығарады: дәлме-дәл PA66 инъекциялық қалыптау, мыс қорытпасының контактілерінде автоматтандырылған алтын жалату және партияға 100% электрлік сынақ. 2, 3, 4 және 5 істікшелі орналасуларда қол жетімді, M15 сериялы су өткізбейтін қосқыш жел тудыратын резонанс пен күнделікті термиялық цикл кезінде айналу моментінің тұтастығын сақтайтын бұрандалы құлыптау гайкасы бар тұрақты ток және тұрақты кернеу жарық диодты драйверлерін қолдайды.
| Ерекшелік | Жобаңыз үшін жобаланған пайда |
| IP67/IP68 біріктірілген тығыздауыш | Уақытша су тасқынына (IP67) және 1,5 м-ге дейін (IP68) үздіксіз батыруға төтеп береді — топтама деңгейіндегі суға түсу сынақтары арқылы расталады. |
| Шағын 15 мм типті дизайн | Жіңішке жарықдиодты шамдар мен тірекке орнатылған дисплейлерге сәйкес келеді, мұнда әрбір миллиметр маңызды; қондырғыларға жел жүктемесін азайтады. |
| Көп ядролы ішкі бөлімдер | Бірінші қауіпсіздік: қуат тізбектері арасындағы физикалық ажырату (250В/10А) оқшаулаудың сырғып кетуінен доғаның пайда болуын болдырмайды. |
| PA66 тұрғын үй | Жағалаудағы немесе химиялық агрессивті ортада металл корпустардан асып түседі. |
| Алтын жалатылған контактілер | 500+ жұптасу циклінен астам ≤3mΩ контакт кедергісін сақтайды |
| Өзектер | 2,3,4,5 түйреуіштер қосымша |
| Параметр | 2 істікшелі | 3 істікшелі | 4 істікшелі | 5 істікшелі |
| Кернеу рейтингі | 250В | 250В | 125 В | 125 В |
| Ағымдағы рейтинг (әр пин) | 10А | 10А | 10А | 10А |
| Сымдар диапазоны | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Диэлектриктерге төзімді кернеу | 1500В айнымалы ток | 1500В айнымалы ток | 1000В айнымалы ток | 1000В айнымалы ток |
| Оқшаулау кедергісі | ≥100МΩ (500В тұрақты ток) | ≥100МΩ | ≥100МΩ | ≥100МΩ |
Жұмыс температурасы:-40°C ~ +105°C
Қорғау:IP67 / IP68 (берілген O-сақинасымен біріктірілген жағдайда тексерілген)
Тұрғын үй:PA66

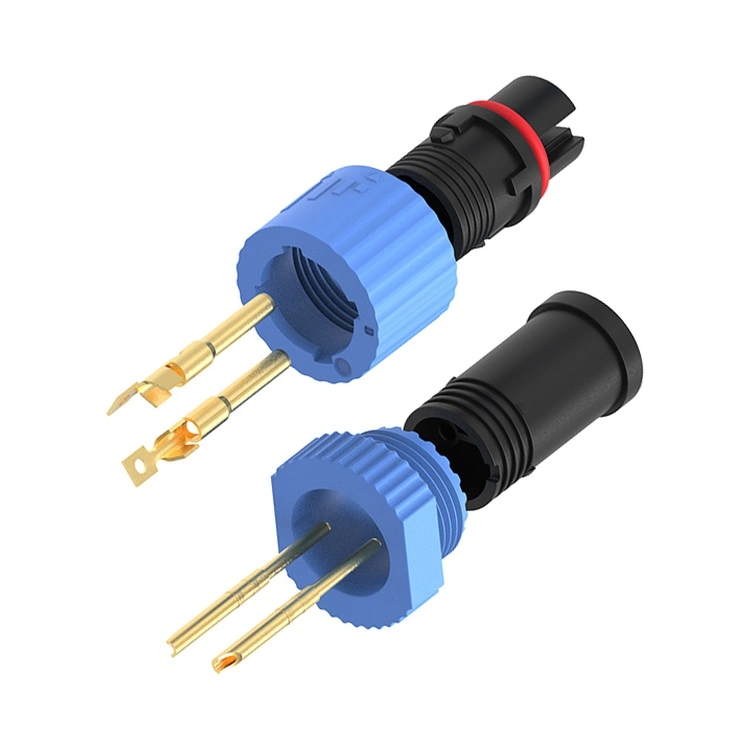

Байланыс:Алтын жалатылған мыс қорытпасы
Байланыс кедергісі:≤3мОм
Жұптасудың төзімділігі:≥500 рет
Тұтанғыштығы:UL 94 V-0
Сәйкестік:RoHS, REACH
| Аспект | Reunion M15 сериясы | ЕО/АҚШ премиум брендтері | Шығындары төмен баламалар |
| Бірлік бағасы | Көлемі-бәсекеге қабілетті (деңгейлік бағаны сұраңыз) | 2-3 есе жоғары | Алдын ала арзанырақ, бірақ жасырын ақаулық шығындар |
| Ішкі қауіпсіздік бөлімдері | Иә – барлық түйреуіштердегі стандартты | Сирек ұсынылады | Әрқашан жоқ |
| Тұрғын үй материалы | PA66 | PA немесе мырыш қорытпасы | Қайта өңделген/белгісіз сорт – 2 жылдан кейін сынғыш болады |
| Контакт төсеу | Алтын жалату | Алтын немесе күміс (0,1–0,2 мкм) | Қалайы немесе қаптамасыз |
| Температура диапазоны | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Бақылау мүмкіндігі | Шайыр партиясынан соңғы жинаққа дейін ERP кодталған | Иә | Жоқ |
| Тоқтау | 12-15 күн | 6-8 апта | Болжау мүмкін емес (30-60 күн) |
| MOQ теңшеу | 100 дана (кабель жинақтары үшін) | 500+ дана | Ұсынылмаған |
| Инженерлік қолдау | 24 сағаттық жауап, 10 ішкі инженер | Деңгейлі қолдауға байланысты баяу | Техникалық қолдау жоқ |
Реюньонның өндірістік нысаны (ISO 9001, 14001 және 13485 сертификатталған) қатаң статистикалық процесс бақылауында жұмыс істейді. Әрбір өндірістік партия M15 сериялы су өткізбейтін қосқыш мыналарды қамтиды:
Шикізат
Инжекциялық қалыптау кезіндегі жазбалар (қысым, температура, цикл уақыты)
100% электрлік сынақ (жоғары қазандық, оқшаулау кедергісі және контактіге төзімділік)
IP67 батыру сынағы есептері (әр топтамадан кездейсоқ үлгі – фотосуреттер мен бейнелер сақталады)
The M15 сериялы су өткізбейтін қосқыш жарықтандыруға арналған жалпы автоматтандыру қосқышы емес. Ол үш нақты олқылықты қарастырады:
Ағымдағы сыйымдылық: M12/M8 әдетте 4А макс өңдейді; M15 жеткізедіБір түйреуіш үшін 10А—100W+ LED модульдері үшін қажет.
Қауіпсіздік бөлімдері: Ішкі кедергілерміндетті қуат және басқару сымдары қатар болатын SELV (Қауіпсіздік қосымша төмен кернеу) жүйелері үшін. Оларсыз адасып кеткен сым 250 В сигналдық желіге тұйықталуы мүмкін, бұл драйверлерді бұзады.
Төзімділік: M15-тің УК тұрақтандырғыштары бар PA66 корпусы күн әсерінен болатын крекингтің алдын алады — сыртқы тірек тіректеріндегі стандартты M12 нейлон қоспалары үшін белгілі ақаулық режимі.
Үш инженерлік себеп:
Термиялық кеңею сәйкестігі: PA66 -40°C~+105°C тербеліс кезінде тығыздағыштың ығысу кернеуін азайта отырып, кабельдік қаптамамен және жарық диодты корпусымен кеңейтіледі/жиірейді.
Гальваникалық коррозияны болдырмау: Жағалаудағы немесе мұзды кетіретін тұзды орталарда металл қосқыштар қаптағанның өзінде жарықшақ коррозиясына ұшырайды. PA66 мұны толығымен жояды.
Салмақ азайтукүні: Баламалы металл қабықтардан 40% жеңіл - жел жүктемесі кезінде консольдық шамдар үшін өте маңызды.
Металлдан қорғауды қажет ететін жобалар үшін (мысалы, EMI-сезімтал медициналық жарықтандыру) Reunion балама серияларды ұсынады, бірақ сыртқы жарықдиодты қолданбалардың 95% үшін PA66 жалпы иелену құны бойынша металдан асып түседі.

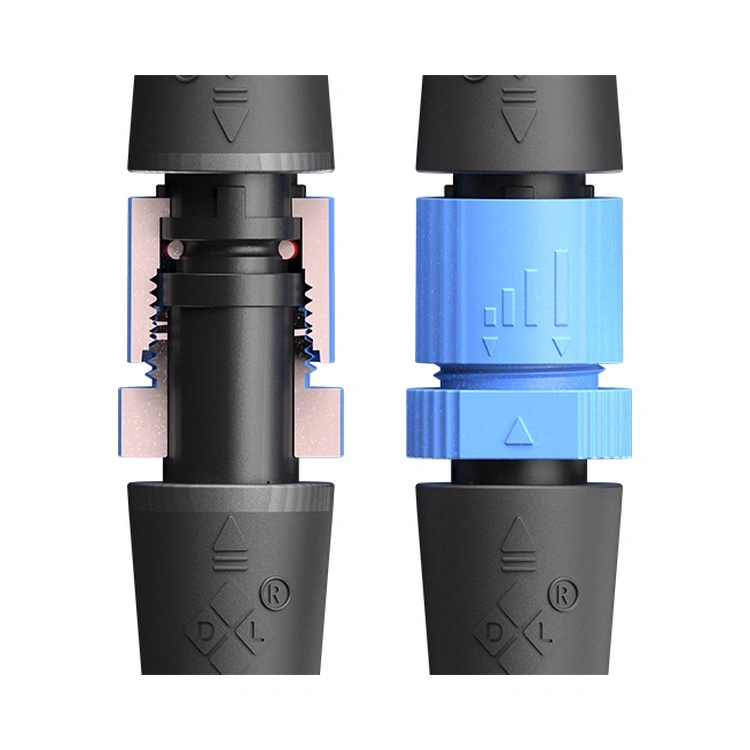

Жұптастыру моменті:О-сақина орындықтарға дейін қолмен қатайтыңыз, содан кейін жағыңыз0,4–0,6 Нм бұрау кілтімен. Ешқашан 0,8 Нм аспаңыз (шамадан тыс қысу O-сақинасын бұрмалайды).
O-сақина тексеру:Алдын ала орнатылған NBR сақинасын ауыстырыңыз24 ай Күнделікті термиялық цикл >30°C дельта бар қондырғылар үшін.
Кабельдік кіріс:сақтау а5 × кабель диаметрі сым оқшаулауының айналасындағы микро саңылаулардың алдын алу үшін созылу радиусын иілу.
Бағыт: Артқы қабық интерфейсінде су жиналып қалмас үшін кабельді әрқашан төмен қарай бағыттаңыз.
Reunion зауытта құрастырылған кабельдік сымдарды алдын ала бұрауыш қосқыштарымен қамтамасыз етеді — маңызды инфрақұрылымдық жобалар үшін өріс орнатудың өзгермелілігін жояды.
