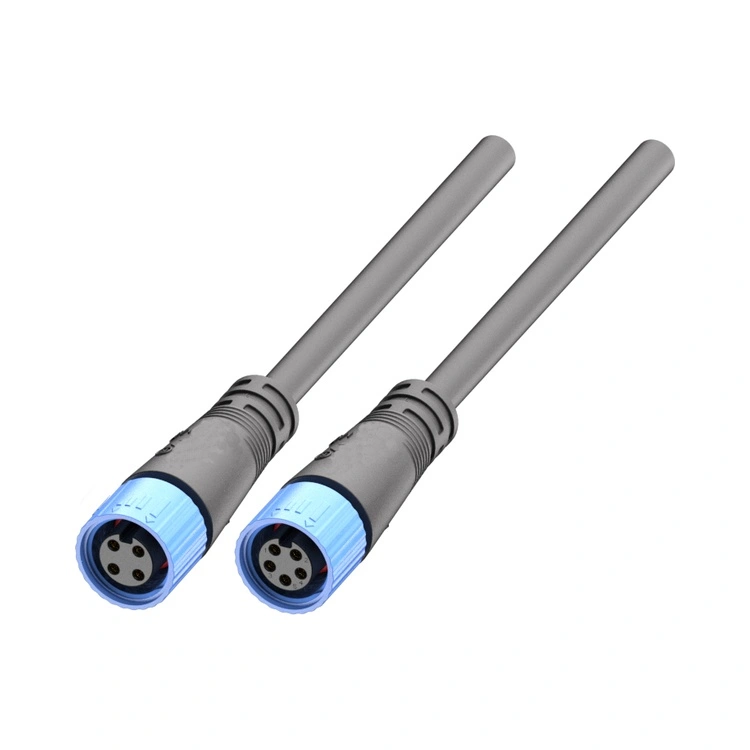

M15 сериялы жарықдиодты жарық қосқышы - бұл өнеркәсіптік жарықтандырудағы ең жылдам дамып келе жатқан сегменттердің бірі - сыртқы жарықдиодты жарықтандыру өнеркәсібіне арналған Reunion компаниясының мамандандырылған қосылымы. Жарықдиодты жарықтандыру интерфейсі стандарттарына сәйкес сертификатталған бұл бұрандалы дөңгелек коннектор 15 мм F-типті ықшам дизайнды IP67 стандартты тығыздағышпен біріктіреді, бұл оны көше шамдары, туннельді жарықтандыру, архитектуралық жарықтандыру, стадион прожекторлары және сыртқы жарықдиодты дисплейлер үшін қолайлы етеді.
Коннектордың корпусы жоғары беріктіктегі PA66 термопластикасынан жасалған, ол ауа-райына тамаша төзімділікті, коррозиядан қорғауды және металдың баламаларының салмағы мен коррозияға қатысты алаңдаушылығынсыз механикалық төзімділікті қамтамасыз етеді.
M15 сериясының негізгі қауіпсіздік ерекшелігі оның көп ядролы ішкі бөлімнің дизайны болып табылады — қуат өткізгіштері арасындағы бөлек тосқауылдар сым оқшаулауының зақымдануынан қысқа тұйықталуды болдырмайды, қуат көздері 500 Вт-тан асатын қуатты жарықдиодты қондырғылар үшін маңызды талап.

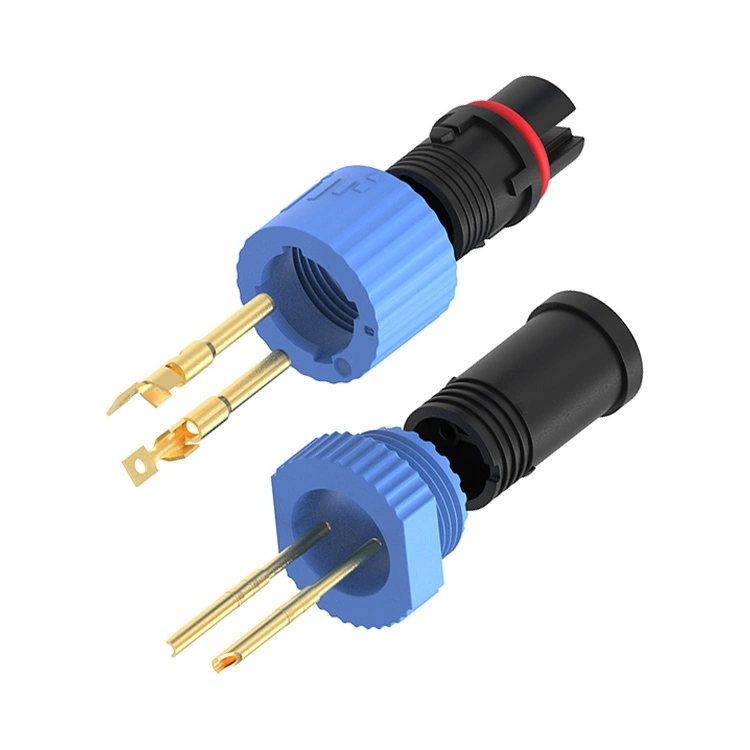

Контактілер коннектордың қызмет ету мерзімі ішінде төмен және тұрақты жанасу кедергісін (≤3mΩ) сақтай отырып, алтын жалатылған мыс қорытпасынан жасалған.

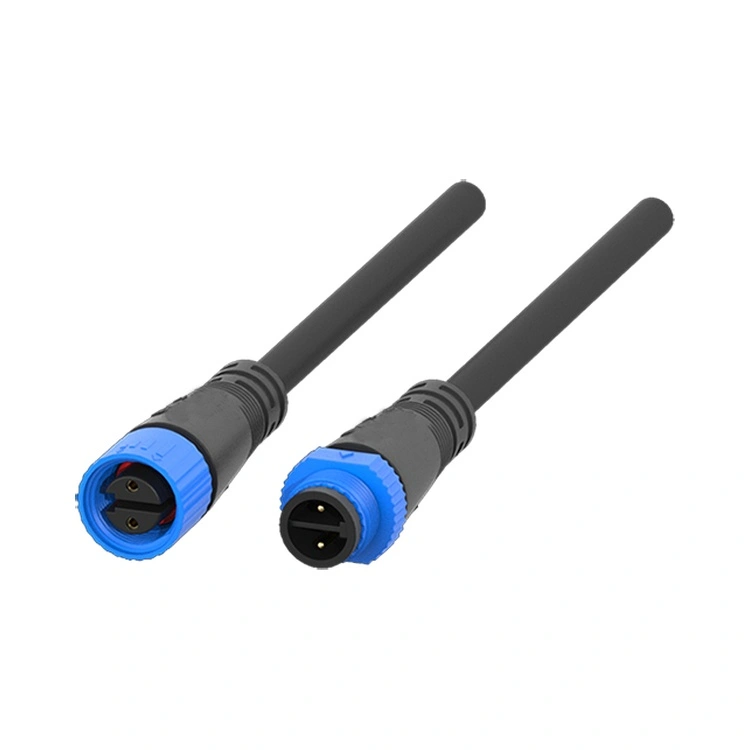

2-, 3-, 4- және 5 істікшелі конфигурацияларда 10А дейінгі ток рейтингтері бар, M15 сериясы тұрақты ток және тұрақты кернеу жарық диодты драйверлерін қолдайды.
Reunion M15 сериясын тігінен біріктірілген процесс — дәлдікпен құюдан автоматтандырылған құрастыру және 100% электрлік сынақ арқылы шығарады. Бұрандалы құлыптау механизмі дірілге төзімді жұптасуды қамтамасыз етеді — жел, қозғалыс дірілі және -40°C-тан +105°C-қа дейінгі термиялық циклге ұшыраған қондырғылар үшін өте маңызды.
Сыртқы жарықтандыру жүйелерін жобалайтын инженерлер үшін бұл қосқыш Reunion компаниясының 15 жылдық өндірістік тәжірибесіне сүйене отырып, жарықдиодты қолданбалар үшін арнайы әзірленген сенімді, қауіпсіз және ықшам шешімді ұсынады.
M15 сериясы сыртқы жарықдиодты жарықтандыруға арналған және ұзақ мерзімді сыртқы қондырғылардың нақты талаптарын қанағаттандыратын мүмкіндіктері бар.
| Ерекшелік | Пайда |
| IP67 Қоршаған ортаны тығыздау | Үздіксіз суға төтеп береді — көше шамдары, туннельді жарықтандыру және жаңбыр, қар және су тасқынына ұшыраған сыртқы дисплейлер үшін сенімді. |
| Көп ядролы ішкі бөлімдер | Қуат өткізгіштері арасындағы бөлек кедергілер — жоғары қуатты жарықдиодты қондырғылардағы электр қауіпсіздігін арттырады. |
| Шағын F-типті дизайн | Кеңістікті үнемдейтін 15 мм интерфейс—жіңішке жарықдиодты шамдар мен тығыз аралықтары бар модульдік жарықтандыру жүйелері үшін өте қолайлы. |
| PA66 тұрғын үй | Ауа-райына төзімді, коррозияға төзімді — сыртқы қызмет мерзіміне арналған. |
| Алтын жалатылған мыс қорытпасының контактілері | Төмен контактіге төзімділік (≤3mΩ) және коррозияға қарсы қорғаныс — уақыт өте келе жарық диоды драйверінің тұрақты жұмысын сақтайды. |
| Бұрандалы құлыптау механизмі | Дірілге төзімді жұптасу — желден, қозғалыс дірілінен және термиялық циклден босап кетуді болдырмайды. |
| 2-5 істікшелі конфигурациялар | Тұрақты ток, тұрақты кернеу және аралас қуат/сигнал ЖШД қолданбаларын қолдайды. |
| -40°C және +105°C Жұмыс | Кең температура диапазоны экстремалды сыртқы жағдайларды қамтиды - арктикалық қыстан шөлді жазға дейін. |
| Параметр | 2 істікшелі | 3 істікшелі | 4 істікшелі | 5 істікшелі |
| Кернеу рейтингі | 250В | 250В | 125 В | 125 В |
| Ағымдағы рейтинг | 10А | 10А | 10А | 10А |
| Сым бөлімі | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Жұмыс температурасы:-40°C ~ +105°C
Қорғау рейтингі:IP67 / IP68 (біріктірілген)
Корпус материалы:PA66
Байланыс материалы:Алтын жалатылған мыс қорытпасы
Байланыс кедергісі:≤3мОм
Жұптасу циклдері:≥500
Дизайн стандарты:Жарықдиодты жарықтандыру интерфейсінің стандарттарына сәйкес келеді
Тұтанғыштық рейтингі:UL 94 V-0
Барлық материалдар RoHS сәйкес
M15 сериялы жарықдиодты жарық қосқышы сенімділік пен қауіпсіздік маңызды болып табылатын сыртқы жарықтандыру қолданбаларында қолданылады.
Көше мен тас жолды жарықтандыру– Жарықдиодты көше шамдары және тас жолды жарықтандыру жүйесі.
Туннельді жарықтандыру– Автомобиль және темір жол туннельдерін жарықтандыру.
Архитектуралық және қасбеттік жарықтандыру– Құрылыс контурлары, көпірлер мен ескерткіштер.
Стадион және спорттық жарықтандыру– Үлкен аумақты жарықтандыру жүйелері.
Сыртқы жарықдиодты дисплейлер– Модульдік билбордтар және үлкен форматты экрандар.
Ландшафт пен саябақты жарықтандыру– Жолды жарықтандыру, сәндік қондырғылар және бақшаны жарықтандыру.
Күннен қуат алатын жарықтандыру– желіден тыс көшелер мен жолдарды жарықтандыру.
| Сертификаттау | Қолдану аясы |
| ISO 9001:2015 | Сапа менеджменті — дизайн, өндіріс және сатудан кейінгі қызмет көрсету. |
| ISO 14001:2015 | Қоршаған ортаны басқару — расталған қалдықтарды азайту және тұрақты тәжірибе. |
| ISO 13485: 2016 | Медициналық құрылғының сапасын басқару — диагностикалық немесе бақылау жабдығында қолданылатын M15 үшін қолданылады. |
| UL танылды | Солтүстік Америка нарықтары үшін құрамдас деңгейдегі қауіпсіздік сертификаты. |
| RoHS | Қауіпті заттарды шектеу — ЕО директивасына сәйкестік. |
Reunion компаниясының M15 LED коннекторының өндірістік желісі қатаң процесс бақылауында жұмыс істейді. IP67 герметизациясы әрбір өндірістік партияда нақты батыру сынағы арқылы тексеріледі. Сынақ жазбалары, материал сертификаттары және тексеру есептері сапа аудиттері мен тұтынушы құжаттамасының талаптарын қолдайтын әрбір партия үшін сақталады.
Көп ядролы ішкі бөлімнің дизайны aқауіпсіздік мүмкіндігі жарықдиодты жарықтандыру қолданбалары үшін арнайы M15 сериясына әзірленген. Жоғары қуатты жарықдиодты қондырғыларда қуат көзі 350 В тұрақты токқа дейінгі кернеулерде >500 Вт жеткізе алады. Егер сым оқшаулағыш қабаты зақымдалса (орнату кезінде немесе дірілден), ашық өткізгіштер қысқа тұйықталу арқылы драйвердің істен шығуына немесе тіпті өртке әкелуі мүмкін. Ішкі бөлімдер қосқыш корпусындағы өткізгіштер арасындағы физикалық бөлуді қамтамасыз етеді, тіпті оқшаулау бұзылған жағдайда да жанасуды болдырмайды. Бұл қасиетстандартты емес жалпы мақсаттағы қосқыштарда (M8/M12) және M15 үшін негізгі дифференциатор болып табылады. Реюньонның бөлімдері оқшаулағышпен біртұтас қалыпта болады (жеке құрамдас бөліктер ретінде қосылмайды), бұл олардың қосқыштың қызмет ету мерзімі ішінде тиімді болып қалуын қамтамасыз етеді.
Сыртқы жарықдиодты қондырғыларда IP67 пломбасына қол жеткізу және қолдау үшін Reunion келесілерді ұсынады:
Жұптастыру моменті– О-сақина панель бетіне тигенше муфта гайкасын қолмен қатайтыңыз, содан кейін қосымша моментті қолданыңыз.0,4-0,6 Нмбұрау кілтін пайдалану. 0,8 Нм аспаңыз.
O-сақина тексеру– Алдын ала орнатылған тығыздағыш сақина әрбір техникалық қызмет көрсету циклінде тексерілуі керек. Деформация, жарықтар немесе қатаю көрінсе, ауыстырыңыз.
О-сақиналарын ауыстыру кестесі– Күнделікті термиялық циклі бар сыртқы қондырғылар үшін профилактикалық қызмет көрсету бөлігі ретінде тығыздағыш сақиналарды 2-3 жыл сайын ауыстырыңыз.
Кабельдің иілу радиусы– Ең аз иілу радиусын сақтаңыз5 × кабель диаметрі кабель тығыздағышындағы кернеудің алдын алу үшін қосқыштың кірісінде.
Кабельді бағдарлау– Тығыздағыш интерфейсінің жанында су жиналуын болдырмау үшін кабель шығысын төмен қарай бағыттаңыз.
Қайта қосу алдында тазалау– Қоқыстардың тығыздағышқа зиянын тигізбеу үшін қайта қосу алдында қосқыштың сыртқы бөліктерін жұмсақ жуғыш затпен және сумен тазалаңыз.
