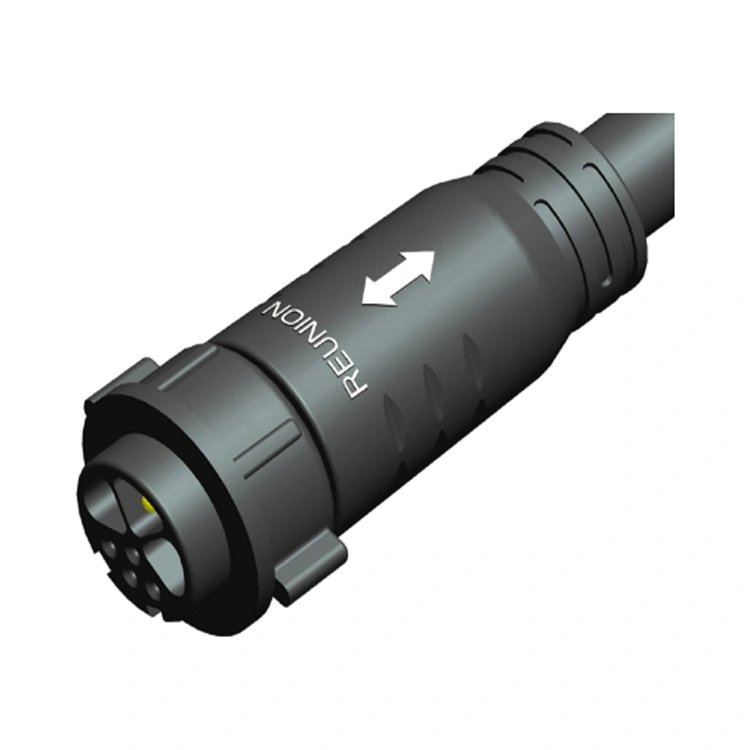

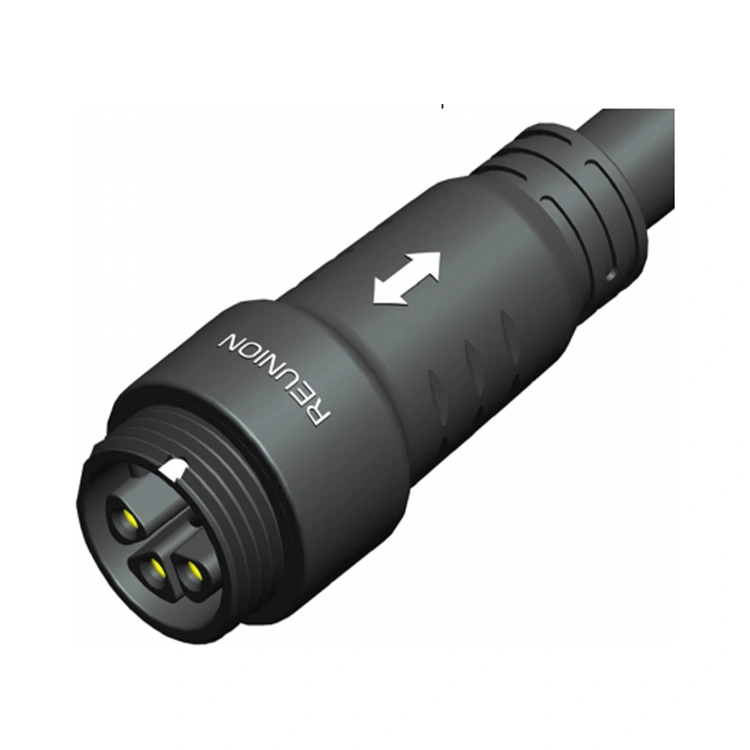

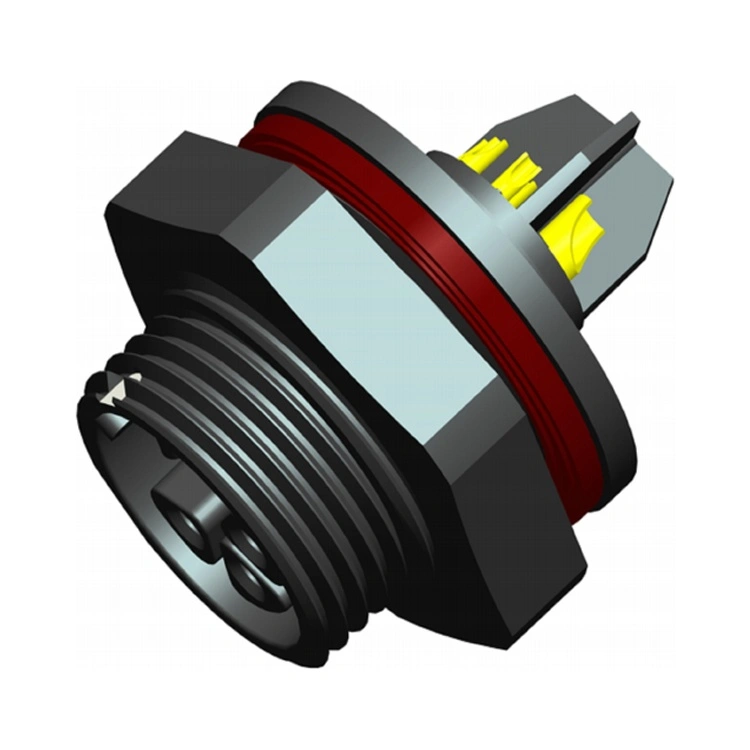

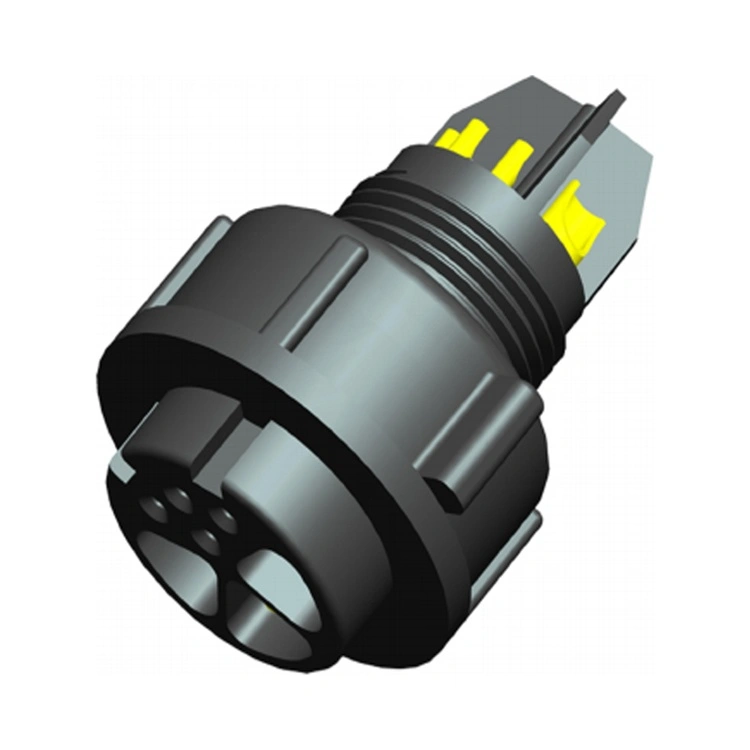

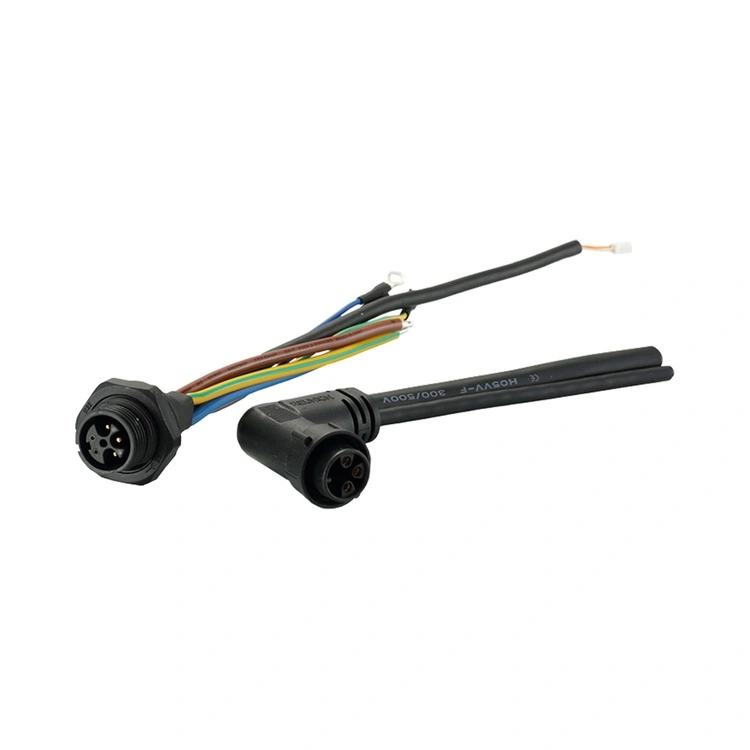

M Series Power & Signal гибридті қосқышы - бір ықшам корпус ішінде қуат пен деректерді беруді қажет ететін қолданбаларға арналған Reunion компаниясының біріктірілген интерконнект шешімі. Бұл қосқыш M-сериясының берік қоршаған ортаны тығыздау және бұрандалы құлыптау механизмін гибридті қуат-сигнал контактілерінің конфигурацияларымен біріктіреді, бұл бөлек қуат және сигнал кабельдерінің қажеттілігін болдырмайды.
Қуат контактілері 14 AWG-ге дейінгі сым өлшегіштері бар қауіпсіз, төмен кедергілі қосылымдарға арналған, ал сигнал контактілері айқас сөйлесуді азайту үшін қорғалған және орналастырылған. Reunion M сериясын тігінен біріктірілген процесс — дәл өңдеуден автоматтандырылған құрастыру және 100% электрлік сынақ арқылы шығарады. Шағын өнеркәсіптік жабдықты, робототехниканы немесе автоматтандырылған жүйелерді жобалайтын инженерлер үшін бұл қосқыш сымдардың күрделілігін және панельдік кеңістік талаптарын азайтатын сенімді, тиімді шешімді қамтамасыз етеді.
| Ерекшелік | Пайда |
| Бір қосқыштағы қуат пен сигнал | Қуатты жеткізуді (22А дейін) және сигнал беруді бір интерфейсте біріктіреді — панель кеңістігін, кабель санын және орнату уақытын азайтады. |
| IP67 Қоршаған ортаны тығыздау | Шаң өткізбейтін және уақытша суға түсуден қорғалған — өнеркәсіптік, жуу және сыртқы орталар үшін сенімді. |
| Бұрандалы құлыптау механизмі | Дірілге төзімді жұптасу — жоғары дірілді қолданбаларда кездейсоқ ажыратуды болдырмайды. |
| Бірнеше қуат-сигнал конфигурациялары | 1M сериясы 2+4Pin, 7Pin және 9Pin 2M сериялары 3+2, 3+4Pin және 9Pin—әр түрлі қуат пен сигнал талаптарына бейімделеді. |
| Алтын жалатылған контактілер | Төмен жанасуға төзімділік және коррозиядан қорғау—жүздеген жұптасу циклдерінде өнімділікті сақтайды. |
| -40°C және +105°C Жұмыс | Кең температура диапазоны экстремалды өндірістік және сыртқы жағдайларды қамтиды. |
| Тоқтатудың икемді опциялары | Дәнекерлеу, дәнекерлеу және ПХД — әртүрлі құрастыру әдістеріне бейімделеді. |
| Параметр | 1M сериясы | 2M сериясы |
| Контакт конфигурациялары | 2+4 түйреуіш, 7 түйреуіш, 8 түйреуіш | 3+2 түйреуіш, 3+4 істікшелі, 9 істікшелі |
| Қуат тогы | 12А | 22А |
| Қуат кернеуі | 250В | 800 В |
| Сигналдық ток | 6А | 9А |
| Сигнал кернеуі | 50В айнымалы ток/тұрақты токқа дейін | |
| Оқшаулау кедергісі | ≥2000МΩ | ≥2000МΩ |
| Жұптасу циклдері | ≥1000 рет | ≥1000 рет |
| Жұмыс температурасы | -40°C ~ +105°C | -40°C ~ +105°C |
| Қорғау рейтингі | IP67 (біріктірілген жағдай) | IP67 (біріктірілген жағдай) |
| Тұрғын үй материалы | PA6 | PA6 |
| Байланыс материалы | Алтын жалатылған мыс қорытпасы | Алтын жалатылған мыс қорытпасы |
M Series Power & Signal гибридті қосқышы біріктірілген қуат-сигнал қосылымы жабдық дизайнын жеңілдететін және орнату күрделілігін азайтатын салаларда қолданылады.
Робототехника – мотор қуаты + кодер кері байланысы, қолдың соңындағы құрал қуаты + сенсор сигналдары.
Өнеркәсіптік автоматтандыру – Жетек қуаты + позицияның кері байланысы, клапанды басқару + күйді бақылау.
Медициналық құрылғылар – Сорғы қуаты + ағын сенсорының сигналдары, диагностикалық жабдықтың қуаты + деректер.
Жарықдиодты жарықтандыру – Жоғары қуатты жарық диоды драйверлері + DALI/DMX басқару сигналдары.
Өнеркәсіптік сенсорлар – сенсор қуаты + IO-Link байланысы.
Автокөлік өндірісі – Құрастыру желісі жабдығының қуаты + басқару сигналдары.
Жаңартылатын энергия – Күн бақылау құралының қуаты + позиция туралы кері байланыс.
| Сертификаттау | Қолдану аясы |
| ISO 9001:2015 | Сапа менеджменті — дизайн, өндіріс және сатудан кейінгі қызмет көрсету. |
| ISO 14001:2015 | Қоршаған ортаны басқару — расталған қалдықтарды азайту және тұрақты тәжірибе. |
| ISO 13485: 2016 | Медициналық құрылғының сапасын басқару — диагностикалық немесе бақылау жабдығында қолданылатын M сериялары үшін қолданылады. |
| UL танылды | Солтүстік Америка нарықтары үшін құрамдас деңгейдегі қауіпсіздік сертификаты. |
| RoHS | Қауіпті заттарды шектеу — ЕО директивасына сәйкестік. |
Reunion компаниясының M сериялы өндірістік желісі қатаң технологиялық бақылаумен жұмыс істейді. IP67 герметизациясы әрбір өндірістік партияда нақты батыру сынағы арқылы тексеріледі. Әрбір партия үшін сынақ жазбалары, материал сертификаттары және тексеру есептері сақталады.
Екі қосқыш қуат пен сигналды бір интерфейсте біріктіреді, бірақ олар әртүрлі қолданба қажеттіліктеріне қызмет етеді:
| Аспект | M сериялы гибридті | X сериялы гибридті |
| Құлыптау механизмі | Бұрандалы құлыптау жүйесі | Жылдам айналмалы құлыптау жүйесі |
| Тығыздау | IP67 (стандартты) | IP67 (стандартты) |
| Қуат рейтингі | 22А дейін | 30А дейін |
| Қабық өлшемі | 1М, 2М сериясы | 1X, 3X сериялары |
| Негізгі қолданба | Өнеркәсіптік, робототехника, жарықдиодты жарықтандыру, | Сынақ жабдығы, робототехника, батарея, қуат, жарықдиодты дисплей |
