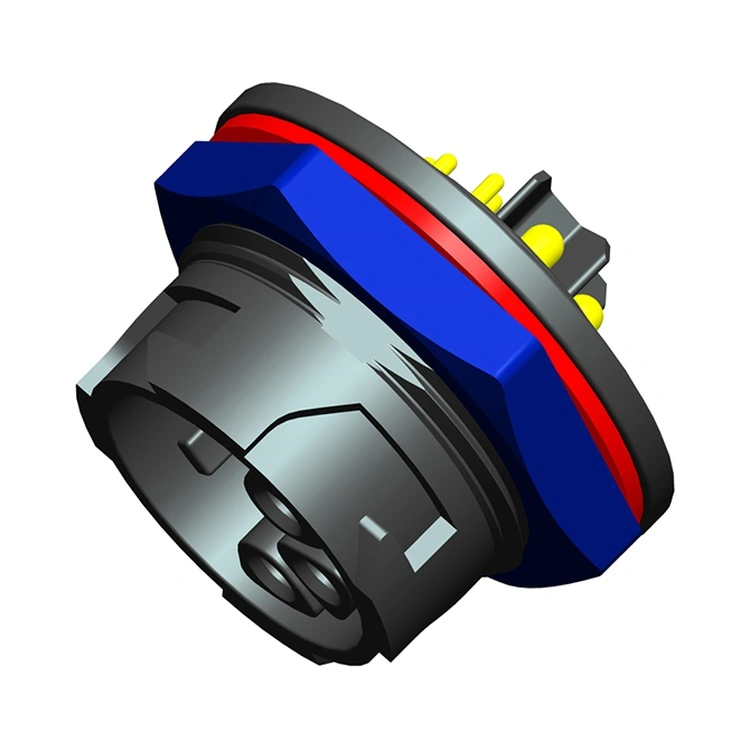

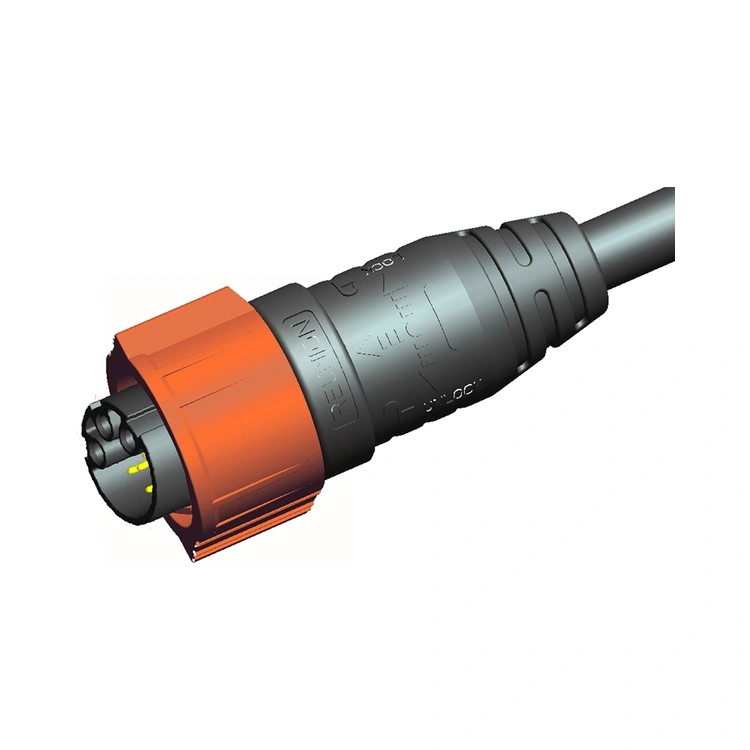

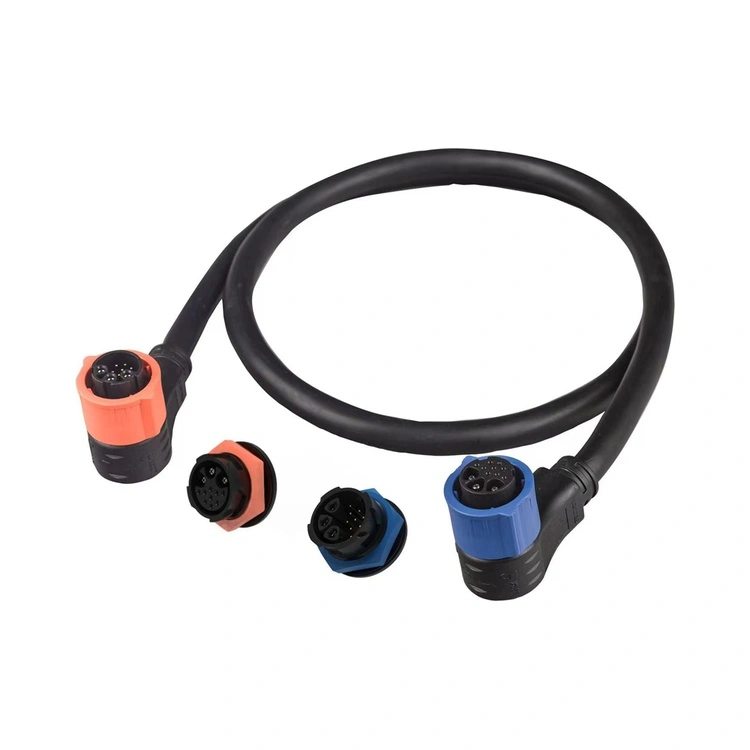

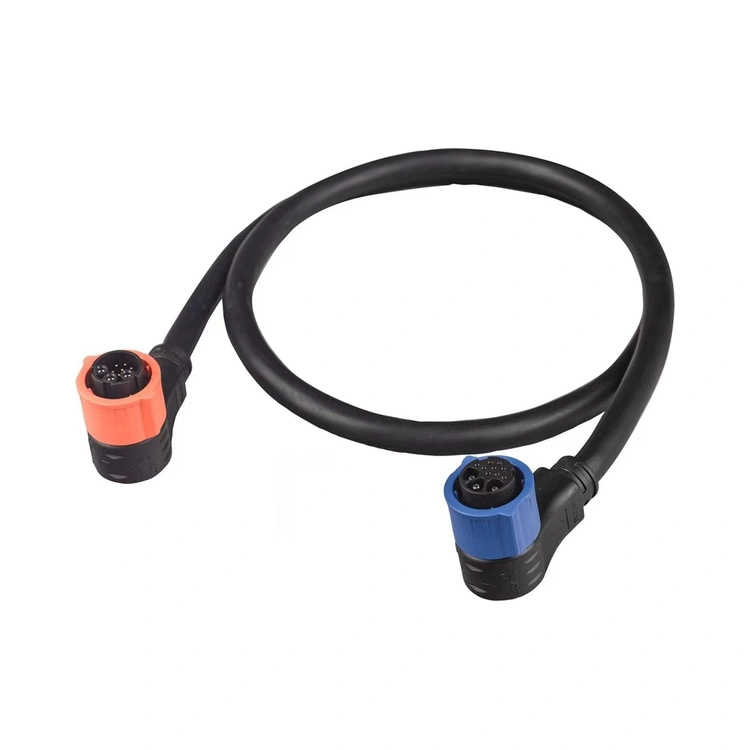

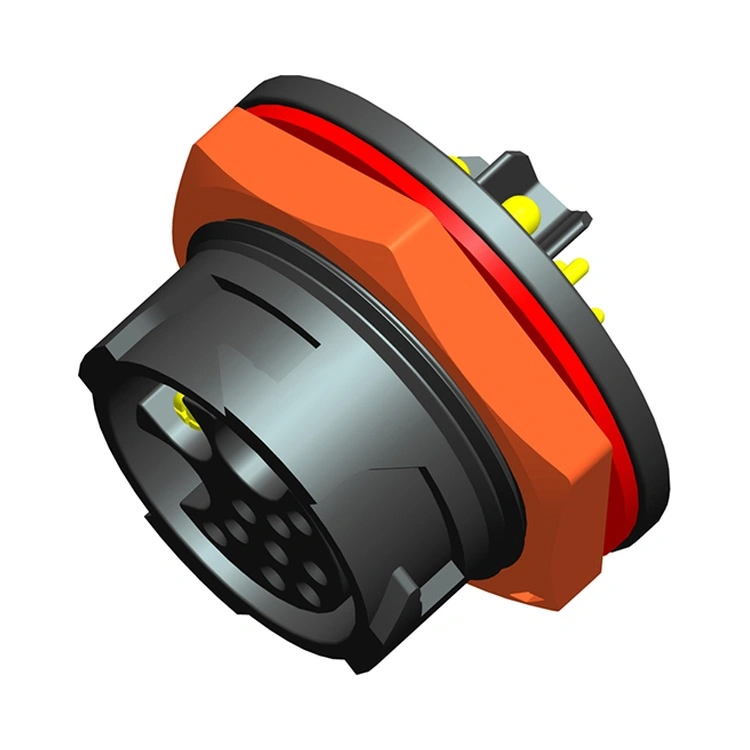

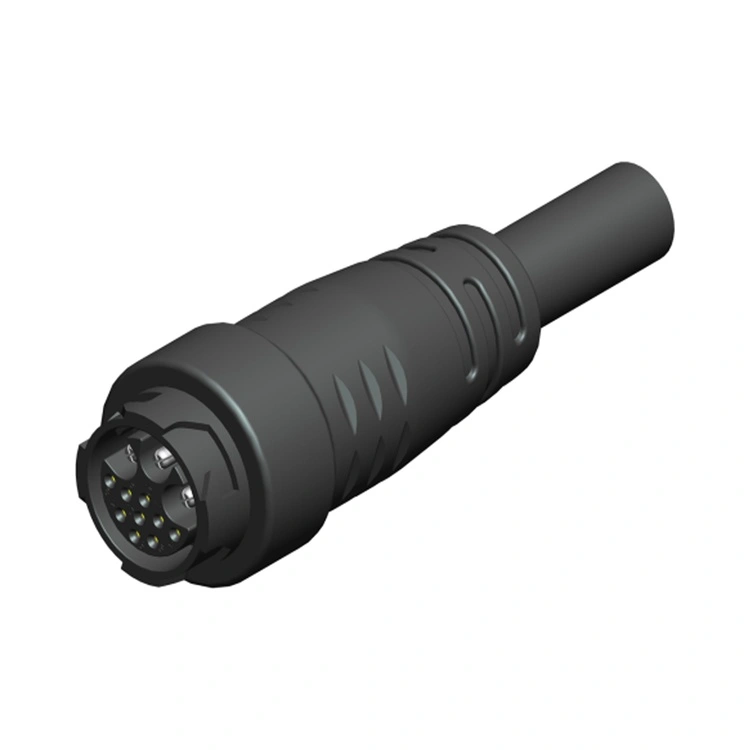

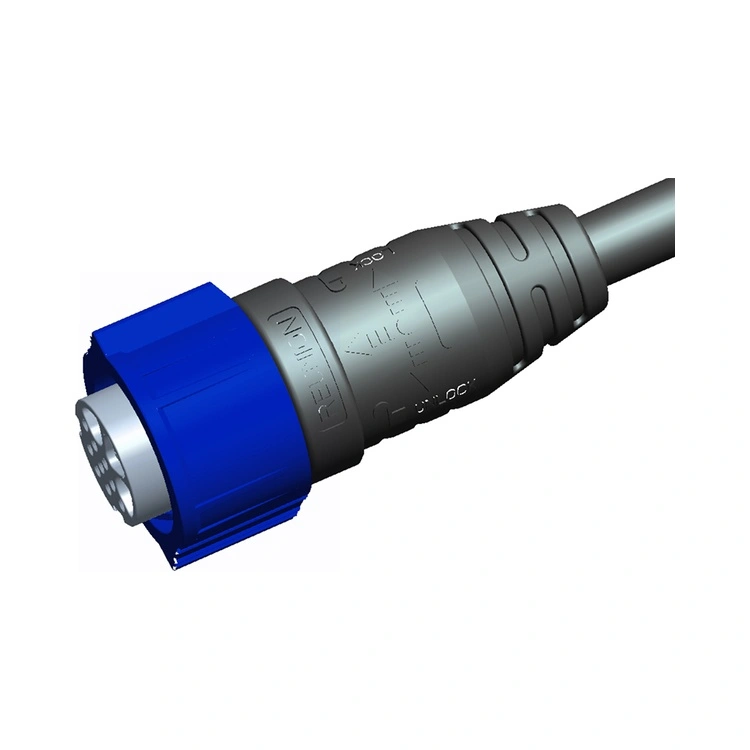

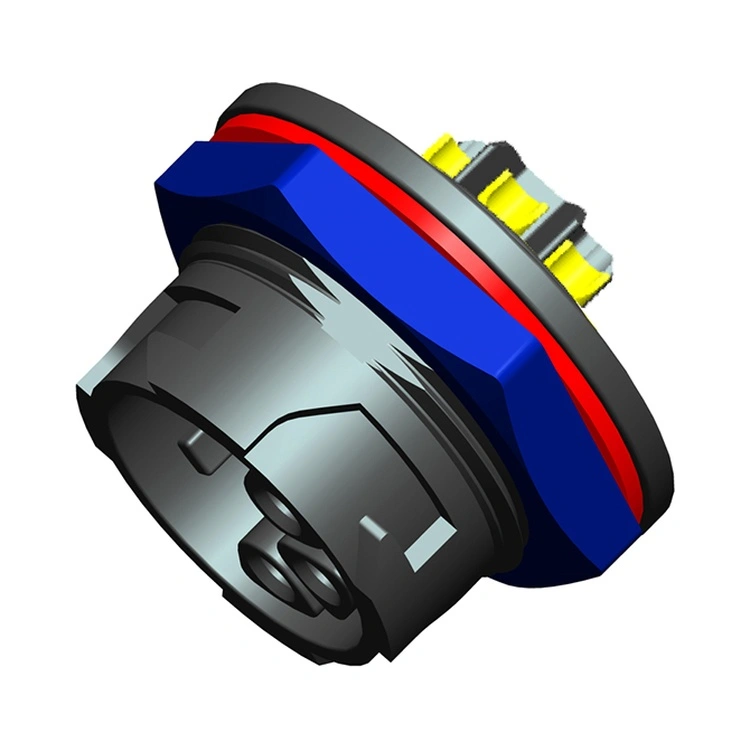

X Series Power & Signal гибридті қосқышы - бұл бір, кеңістікті үнемдейтін корпуста қуат беру мен сигнал беруді біріктіретін Reunion компаниясының инновациялық интерконнект шешімі. Бұл қосқыш бірнеше қосылым түрлерін бір интерфейске біріктіру арқылы панель кеңістігін, кабель санын және орнату күрделілігін азайту үшін жабдық өндірушілерінің өсіп келе жатқан сұранысына жауап береді.
Қуат контактілері қауіпсіз, кедергісі төмен қосылымдарға арналған, ал сигнал контактілері айқас сөйлесуді азайту үшін қорғалған және орналастырылған. Reunion X сериясын тігінен біріктірілген процесс арқылы - дәл өңдеуден және инъекциялық қалыптаудан автоматтандырылған құрастыру және 100% электр сынағы арқылы шығарады. Жетілдірілген өнеркәсіптік жабдықты, аккумуляторды, энергияны, ebike, LED немесе робототехниканы жобалайтын инженерлер үшін бұл қосқыш сымдарды оңайлататын және жүйенің жалпы ізін азайтатын сенімді, тиімді шешімді ұсынады.
| Ерекшелік | Пайда |
| Бір қосқыштағы қуат пен сигнал | Қуатты жеткізуді (30А дейін) және сигнал беруді бір интерфейсте біріктіреді — панель кеңістігін және кабель санын азайтады. |
| Жылдам айналмалы құлыптау жүйесі | Дыбыстық құлыпты растау арқылы жылдам, бір қолмен жұптау — орнату және техникалық қызмет көрсету уақытын қысқартады. |
| IP67 Қоршаған ортаны тығыздау | Шаң өткізбейтін және уақытша суға батырудан қорғалған — өнеркәсіптік және сыртқы қолданбалар үшін сенімді. |
| Бірнеше қуат-сигнал конфигурациялары | 1X сериясы: 2+4 түйреуіш 3X сериясы: 3+9 түйреуіштер —әртүрлі қуат пен сигнал талаптарына бейімделеді. |
| Пластикалық корпус | Нейлон материалы—UL94-V0, коррозияға төзімді, тозуға төзімді |
| Алтын жалатылған контактілер | Төмен жанасуға төзімділік және коррозиядан қорғау—жүздеген жұптасу циклдерінде өнімділікті сақтайды. |
| -40°C және +105°C Жұмыс | Кең температура диапазоны экстремалды өндірістік және сыртқы жағдайларды қамтиды. |
| Параметр | Техникалық сипаттама |

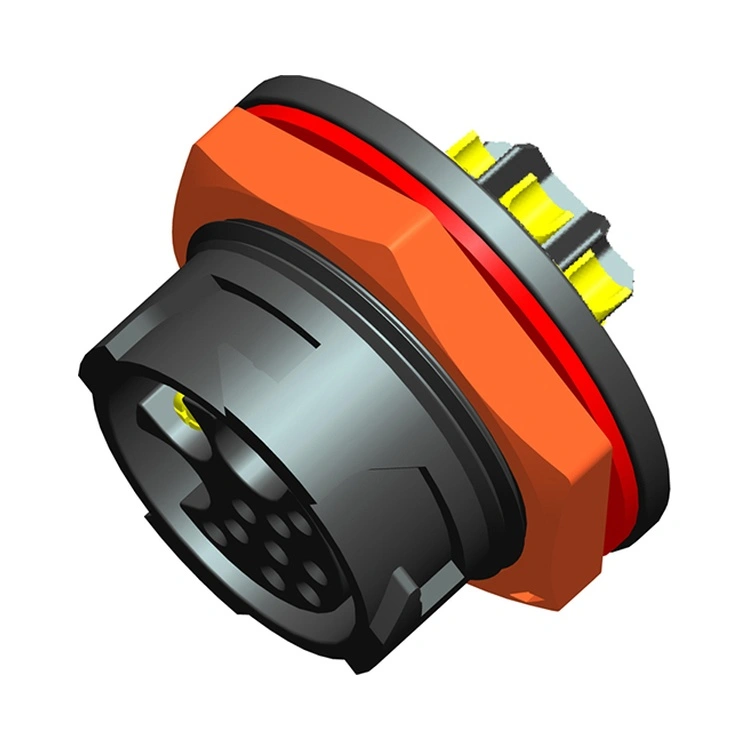

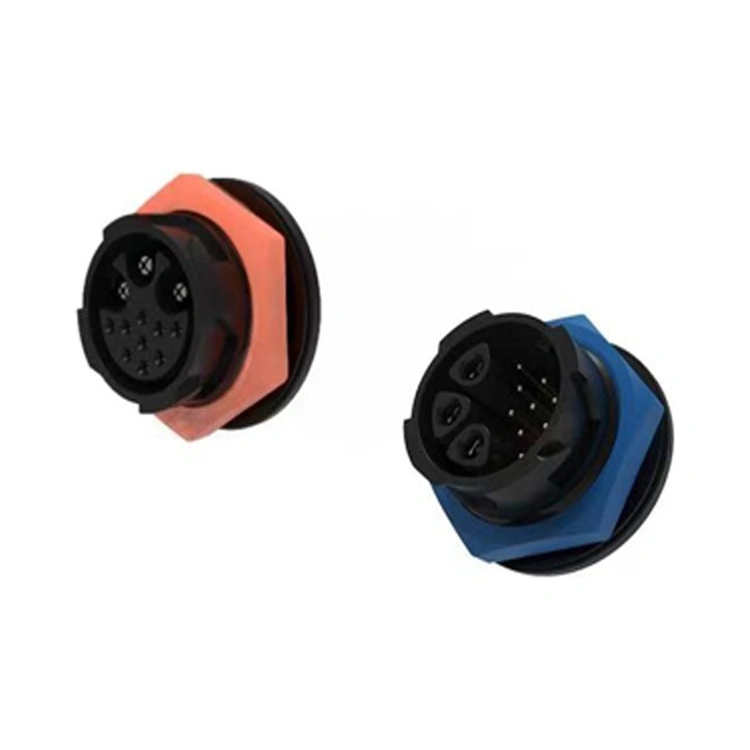

| Контакт конфигурациялары | 3 қуат + 9 сигнал |
| Қуаттың жанасу тогы | Бір контакт үшін 30А дейін |
| Қуат кернеуі | 300В айнымалы ток/тұрақты токқа дейін |
| Сигналдың байланыс тогы | Бір контакт үшін 5А дейін |
| Сигнал кернеуі | 30В тұрақты токқа дейін |
| Байланыс кедергісі | ≤5мΩ |
| Оқшаулау кедергісі | ≥2000МΩ |
| Диэлектрлік төзімділік | 1 минут ішінде 1500 В айнымалы ток |
| Жұптасу циклдері | ≥1000 рет |
| Жұмыс температурасы | -40°C ~ +105°C |
| Қорғау рейтингі | IP67 (біріктірілген жағдай) |
| Тұрғын үй материалы | PA6+GF қара түс |
| Байланыс материалы | C54400 & C3602 алтын жалату және жалату |

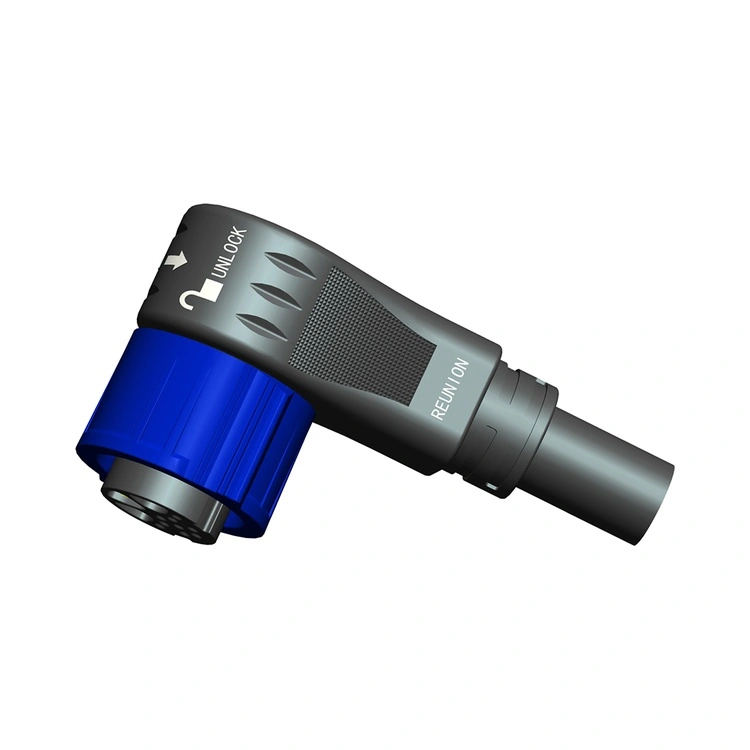

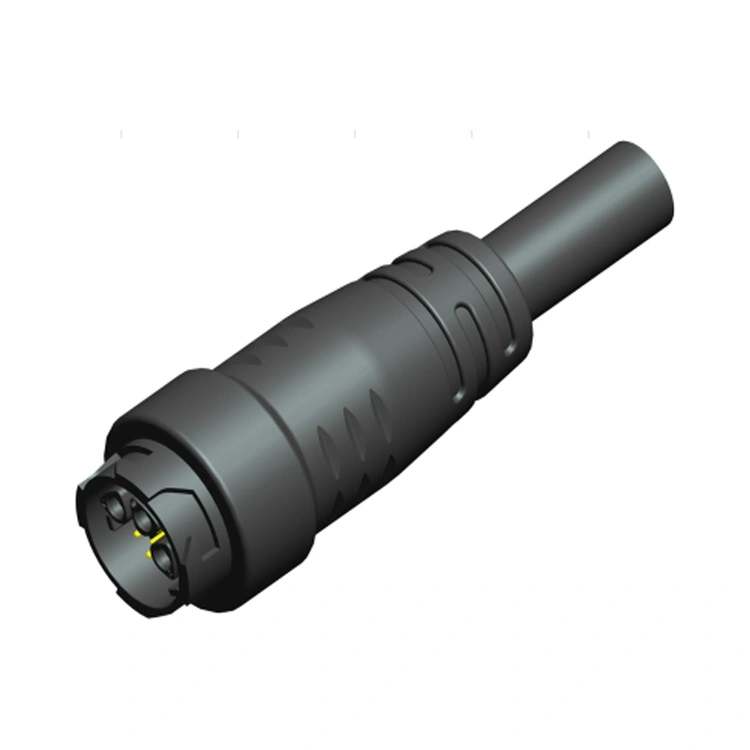

| Кабельден шығу | Тік немесе тік бұрыш |
| Аспект | Reunion X сериялы гибридті | Бөлек қуат + сигнал қосқыштары | Премиум еуропалық гибридті қосқыш брендтері |
| Панель кеңістігі | Бір панельді кесу қажет | Екі панельді кесу қажет | Бір панельді кесу |
| Кабель саны | Бір кабель қажет | Екі кабель қажет | Бір кабель |
| Бағасы | Көлемге қолайлы баға | Құрамдас бөліктердің төмен құны, жоғары орнату құны | 3-4 есе жоғары |
| Орнату уақыты | Қысқартылған (бір қосқыш) | Кеңейтілген (екі қосқыш) | Қысқартылған |
| IP67 тығыздау | Стандартты | Айнымалы | Стандартты |
| Контакт конфигурациялары | Бірнеше опциялар – жан-жақты | Реттелетін | Шектеулі диапазон |
| Қуат рейтингі | 30А дейін | Ұқсас | Ұқсас |
| 100% электрлік сынақ | Әрбір бірлік | Үлгіге негізделген | Үлгіге негізделген |
| Бақылау мүмкіндігі | ERP қадағалауға болады | Айнымалы | Иә |
| Тоқтау | 12-15 күн | 4-8 апта | 4-8 апта |
| Баптау | Төмен MOQ | Айнымалы | Жоғары MOQ |
Реюнионның артықшылығы: Сіз біріктірілген қуат сигналы қосылымын, азайтылған панель кеңістігіне қойылатын талаптарды және жеңілдетілген кабельді басқаруды аласыз — барлығы еуропалық брендтердің жоғары құнынсыз үнемді бағамен.
| Сертификаттау | Қолдану аясы |
| ISO 9001:2015 | Сапа менеджменті — дизайн, өндіріс және сатудан кейінгі қызмет көрсету. |
| ISO 14001:2015 | Қоршаған ортаны басқару — расталған қалдықтарды азайту және тұрақты тәжірибе. |
| ISO 13485: 2016 | Медициналық құрылғының сапасын басқару — диагностикалық немесе бақылау жабдығында қолданылатын X сериялары үшін қолданылады. |
| UL танылды | Солтүстік Америка нарықтары үшін құрамдас деңгейдегі қауіпсіздік сертификаты. |
| RoHS | Қауіпті заттарды шектеу — ЕО директивасына сәйкестік. |
Reunion компаниясының X сериялы өндірістік желісі қатаң технологиялық бақылаумен жұмыс істейді. IP67 герметизациясы әрбір өндірістік партияда нақты батыру сынағы арқылы тексеріледі. Әрбір партия үшін сынақ жазбалары, материал сертификаттары және тексеру есептері сақталады.
Негізгі артықшылығы болып табыладыкеңістік пен кабельдің тиімділігі. Гибридті қосқыш:
Панельді кесулерді азайтады– Бір қосқыш екі немесе үш бөлек қосқышқа қарсы.
Кабель санын азайтады– Бір кабель жинағы және бірнеше кабельдер.
Орнатуды жеңілдетеді– Бір жұптау операциясы және бірнеше операциялар.
Ықтимал сәтсіздік нүктелерін азайтады– Қосылымдардың аз болуы сәтсіздік нүктелерінің аз екендігін білдіреді.
Кабельді басқаруды жақсартады– Бір кабельді бағыттау және бекіту оңайырақ.
Медициналық құрылғылар, робототехника немесе ықшам өнеркәсіптік басқару құралдары сияқты панельдік кеңістігі шектеулі жабдық үшін гибридті қосқыш жиі қажет.
Reunion келесі орнату тәжірибелерін ұсынады:
Жұптасу– Құлыптауды растайтын дыбыс естілгенше қатты итеріңіз.
O-сақина тексеру– Деформация, жарықтар немесе қатаю көрінсе, тығыздағыш сақинаны ауыстырыңыз.
Кабельдің иілу радиусы- Минималды сақтаңыз5 × кабель диаметрі қосқыш кірісінде.
Бағдарлау– Сыртқы/жуу қондырғылары үшін кабель шығысын төмен қарай бағыттаңыз.
