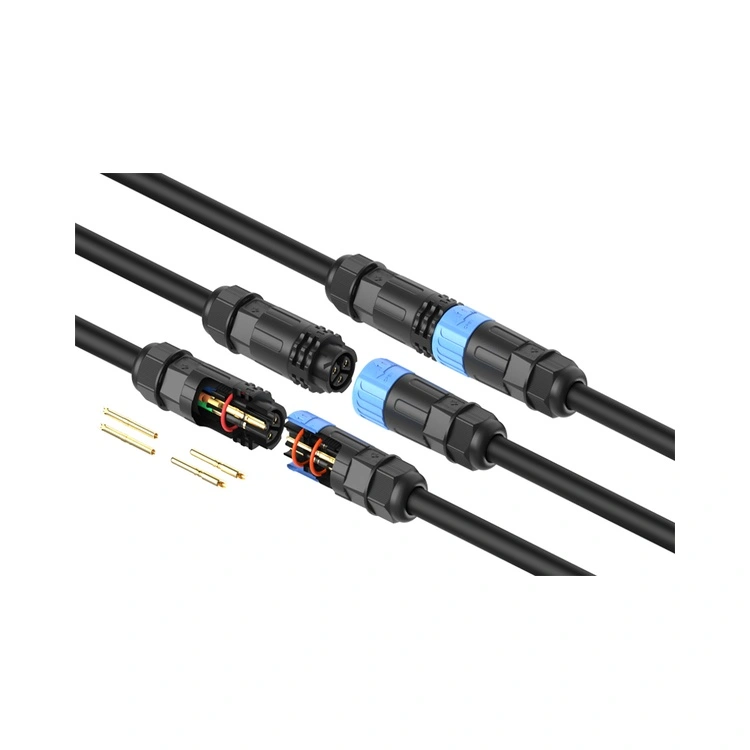

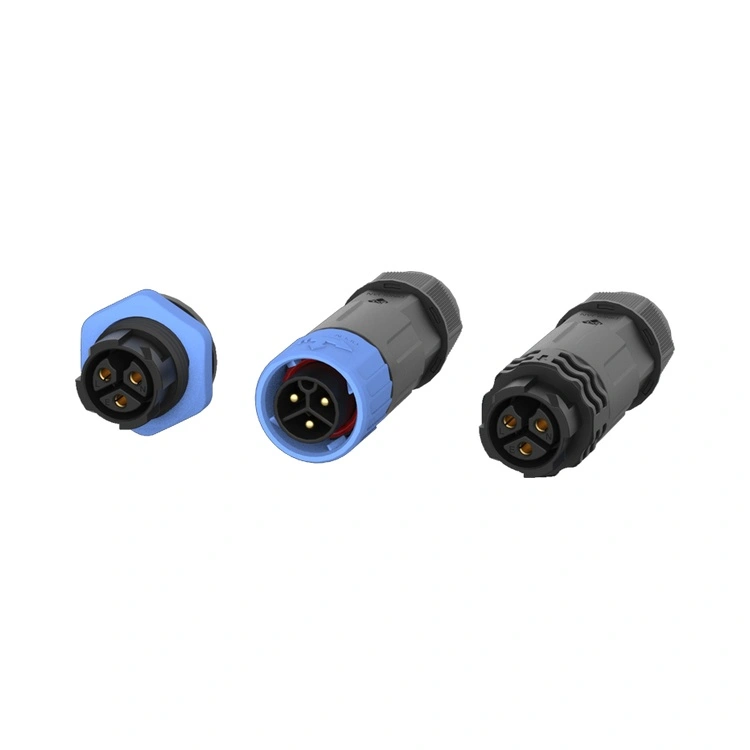

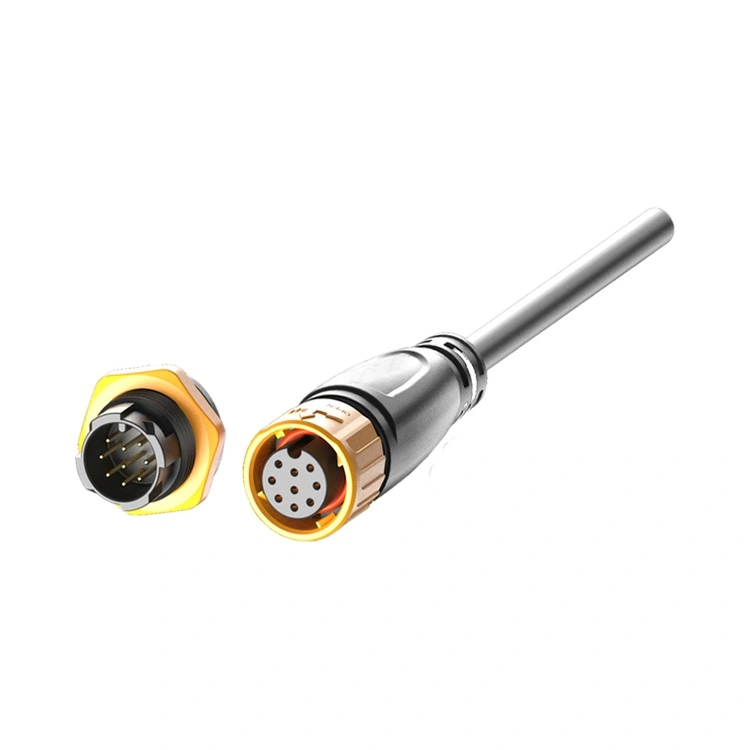

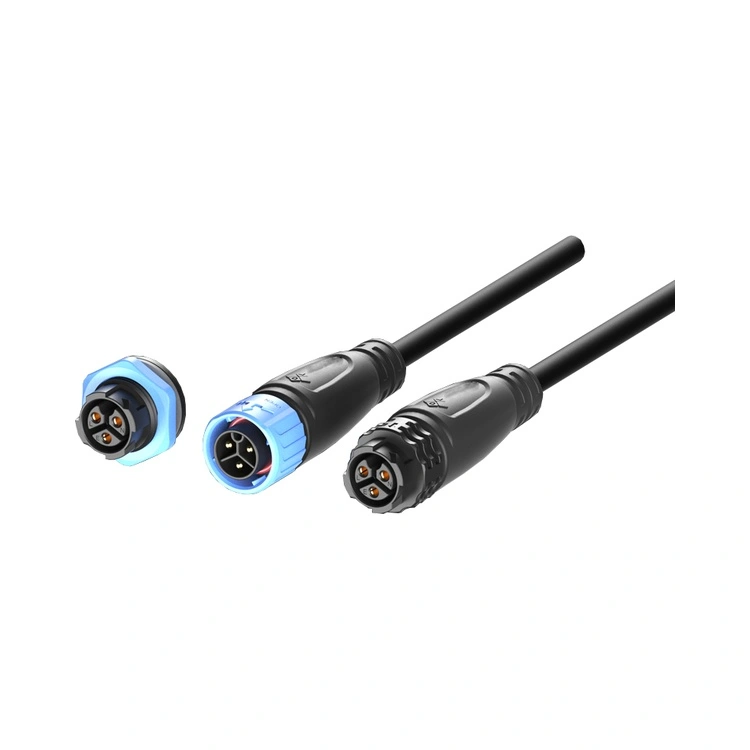

Сыртқы қабығы жоғары өнімді термопластикалық материалдан жасалған және UL 94-V0 отқа төзімділік рейтингіне ие. Тұз бүріккіш коррозияға төзімді, ол сыртқы жарықдиодты дисплейлер мен жарықдиодты жарықтандыру жабдықтарының су өткізбейтін талаптарына, сондай-ақ өнеркәсіптік жарықдиодты дисплейлердің қышқыл эрозияға төзімділігі сияқты ауыр жұмыс жағдайларына жауап бере алады.

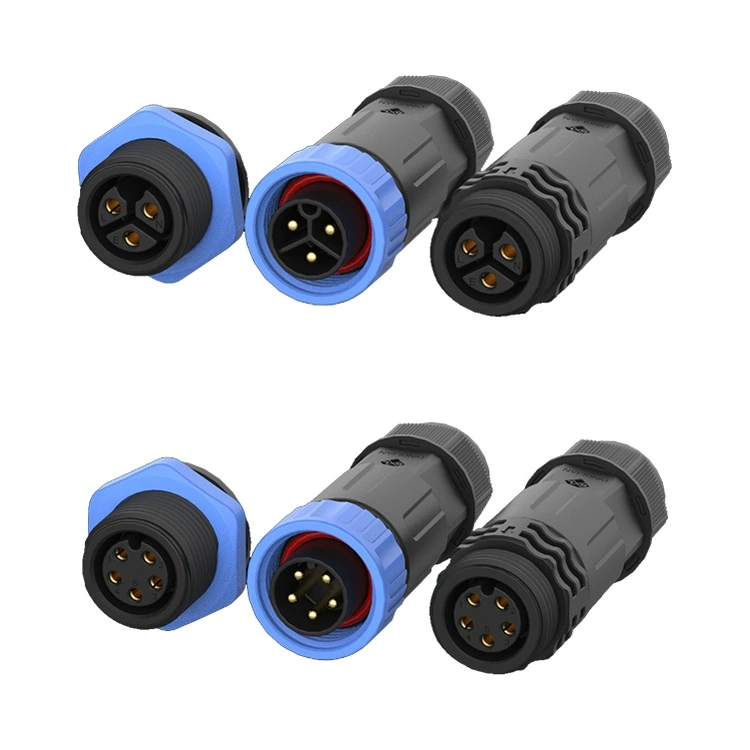

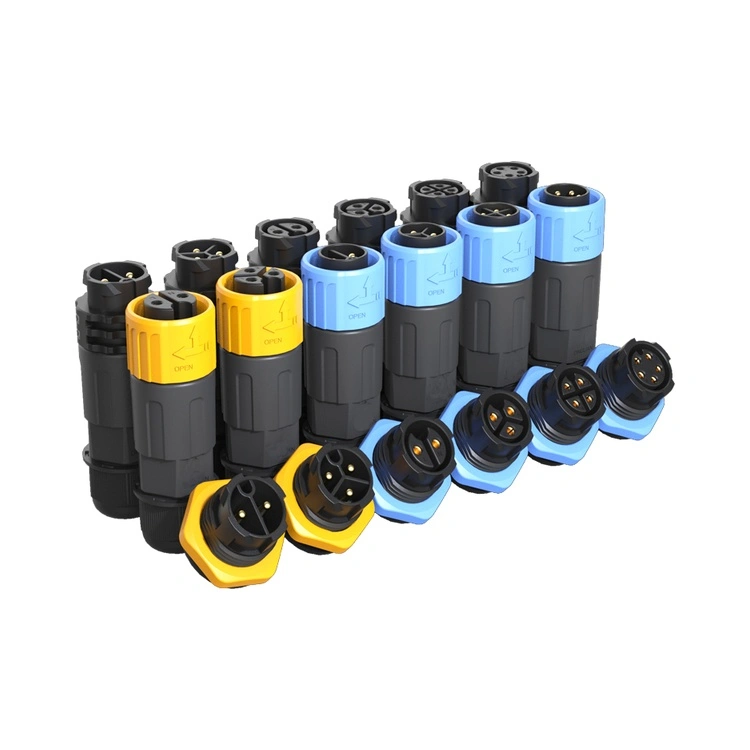

Ол бір саңылау әдісімен орнатылады, ол тұрақты және мінсіз. Оның бұрандалы құлыптау құрылымы бар және тіпті дірілдеген ортада да берік қосылымды сақтай алады. 2, 3, 4, 5, 6, 7, 8, 9 түйреуіштер таңдау үшін қолжетімді және теңшеуге қолдау көрсетіледі.
| Параметр | Reunion M20 жеткізілген құны | Неліктен бұл тәжірибеде маңызды |
| Байланыс кедергісі (бастапқы) | ≤3,0мΩ | Орташа саладан төмен , I²R жылу генерациясын азайтады |
| Тұрақты тығыздағышпен жұптастыру циклдері | ≥500 цикл (тексерілген, тек бағаланған емес) | Біздің топтамалық сынақ жазбаларымыз 500 цикл арқылы сақталатын тығыздағыштың тұтастығын көрсетеді – техникалық қызмет көрсетуді қажет ететін ауыр жабдық үшін өте маңызды. |
| IP67 су өткізбейтін | Әр топтама: 1м тереңдік × 30мин батыру | Сынақ есептерін беруге болады.. |
| Дірілге төзімділік | 10-500Гц, 2г (IEC 60068-2-6) | Нөлдік өтпелі ажыратулармен өтетін нақты қозғалтқыш пен сорғы жұмысын имитациялайды. |
| Параметр | 2 істікшелі | 3 істікшелі | 4 істікшелі | 5 істікшелі | 6 істікшелі | 7 істікшелі | 8 істікшелі | 9 істікшелі |
| Кернеу рейтингі | 250В | 250В | 250В | 250В | 125 В | 50В | 50В | 50В |
| Ағымдағы рейтинг | 20А | 20А | 15А | 15А | 10А | 5А | 5А | 5А |
| Сым қимасы (мм²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Оқшаулағыш материал: Жоғары температуралы термопластикалық (UL 94 V-0, )
2) Контактілі негізгі материал: алтын жалатылған жез (CuZn39Pb3) – тұзды бүрку сынағы ≥48 сағ.
3) Тығыздау материалы: силикон сақинасы
4)Жұмыс температурасы: -40°C ~ +105°C
5)Тұтанғыштық және сәйкестік: UL 94 V-0, RoHS, REACH SVHC анықталмады
6) Аяқтау опциялары: дәнекерлеу шыныаяқы, дәнекерлеуіш (ПХД бекіткіші)
| Салыстыру өлшемі | Reunion M20 сериясы | Премиум еуропалық M20 бренді | Төмен құны брендсіз M20 |
| Бірліктің бағасы (MOQ 100 дана) | Бәсекеге қабілетті, деңгейлі | 3,5× – 4× жоғары | Алдын ала төмендетіңіз |
| Тексерілген үздіксіз ток | 20А (бір түйреуіш, құжатталған) | Әдетте 25А (дәл басып шығаруды азайту) | Толтырылған, сынақ дәлелі жоқ |
| IP67 су өткізбейтін | 100% өндірістік партиялар | Пакеттік сынақ (бірақ құжатталмаған партия үшін) | Ешқандай немесе жалған шағымдар |
| Электрлік тестілеу (Hi-pot және IR) | 100% әрбір бірлік – сынақ деректері журналға тіркеледі | Үлгіге негізделген (AQL 1.0) | Кездейсоқ немесе өткізіп жіберді |
| Толық бақылау мүмкіндігі (шайыр→Дайын қосқыш) | ERP арқылы қадағаланады, 24 сағат ішінде алуға болады | Иә, бірақ баяу жауап | Жоқ |
| Жеткізу уақыты (стандартты саны) | 15-17 жұмыс күні | 6-10 апта | Болжау мүмкін емес (2-20 апта) |
| Теңшеу MOQ (кабель ұзындығы, түсі, таңбалау) | 100 дана – икемді | 500+ дана, жоғары инженерлік төлемдер | Ұсынылмаған немесе сапа бақылауы жоқ |
| Сертификаттар | ISO 9001, 14001, 13485 | Әдетте тек ISO 9001 | Әдетте ешқандай |
Нақты далалық орнатуда IP67/IP68 номиналды тығыздауға қол жеткізу үшін мына тексерілген процедураларды орындаңыз:
| Қадам | Әрекет | Критикалық мән / Бақылау нүктесі |
| 1 | О-сақина панель бетіне тигенше муфта гайкасын қолмен қатайтыңыз. | Көрнекі байланыс расталды. |
| 2 | Калибрленген кілтті пайдаланып соңғы моментті қолданыңыз. | 1,0 – 1,2 Нм (1,5 Нм-ден аспаңыз – шамадан тыс момент O-сақинаны бұрмалайды және кірістіру күшін арттырады). |
| 3 | Кіру кезінде кабельдің иілу радиусын тексеріңіз. | ≥ 5× кабельдің сыртқы диаметрі – өткір иілу контактілерді тартады және артқы тығыздағышты бұзады. |
| 4 | Сыртқы бағдарлау | Кабель төмен қарай шығу – муфта гайка интерфейсінде судың жиналуын болдырмайды. |
| 5 | О-сақинаны тексеру жиілігі | Жыл сайын күнделікті жуу/тамақ өңдеу орталары үшін; 2-3 жыл сайын стандартты ішкі/сыртқы өнеркәсіптік пайдалану үшін. |
| Сертификаттау / Хаттама | Әрбір тапсырыспен қамтамасыз етілетін ауқым мен дәлелдер |
| ISO 9001:2015 | Толық СМЖ – жобалау, өндіру, сатудан кейінгі. Аудит есептері NDA-да қолжетімді. |
| ISO 14001:2015 | Қоршаған ортаны басқару – қалдықтарды азайту және RoHS/REACH сәйкестігі құжатталған. |
| ISO 13485: 2016 | Медициналық жабдыққа қолданылады (диагностикалық/мониторинг) – өзгерістерді қатаң бақылау және қадағалау. |
| UL тану | Солтүстік Америка үшін құрамдас деңгейдегі қауіпсіздік – әрбір корпуста UL белгісі. |
Айналу моменті: 1,0 – 1,2 Нм (қолмен отырғызғаннан кейін соңғы қатайту).
0,8Нм төмен: O-сақина қысу жеткіліксіз – IP67 IP54 деңгейіне түседі (шаңнан қорғалған, бірақ су өткізбейтін). We have seen water ingress within 2 hours at 0.5m depth in our lab tests.
1,5Нм-ден жоғары: фторсиликонды тығыздағыш сақина жіп саңылауына еніп, тұрақты деформация және байланыс күшін арттырады. Тығыздау бастапқыда IP67 стандартынан өтуі мүмкін, бірақ термиялық циклден кейін (кеңейту/таралу) істен шығады.
Recommendation: Use a preset torque wrench – we can supply one as an accessory with volume orders.
Standard samples: 5–10 pieces available within 3 working days (stock permitting).
Шағын топтамалық тапсырыстар (100–500 дана): тапсырыс расталған күннен бастап 12–15 жұмыс күні.
Үлкен көлемді (500+ дана): 18–20 жұмыс күні, ішінара жөнелтулер қолжетімді.
Арнайы кабель жинақтары (ұзындығы, сым көрсеткіші, түсті кодтау): MOQ 100 дана – инженерлік сызбаны мақұлдау 2–3 күнді алады, содан кейін 15 күндік өндіріс.
